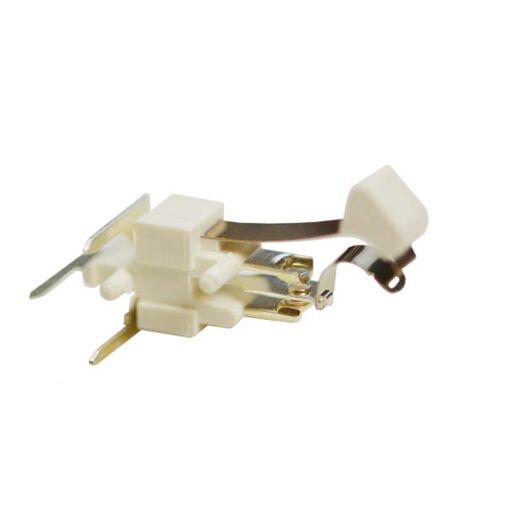

1010.9852 Schnappschalter einpolig Marquardt

Einpoliger Schnappschlalter
Wechsler
Leiterplattenanschluss, rechts abgewinkelt
6 (2) A 250 V AC 25E3
TRAUB-Bestellnummer: 1010.9852

6,27 €
Inkl. 19% MwSt., zzgl. Versand
Lieferung in 85 bis 87 Tagen
Nicht lagernd, Artikel wird für Sie nachbestellt.
ARTNR
10-02296
1010.9852 Schnappschalter einpolig Marquardt ist verfügbar zum Kauf in Stufen von 1
  Produktnummer   1010.9852
  Produktfamilie   Schnappschalter
  Betätigungsart   indirekt
  ROHS Konform   ja
  Schaltfunktion   Wechsler (SPDT Momentary)
  Material fester Kontakt   Ag
  Polzahl   1 - polig
  Anschlüsse   Leiterplattenanschluss, rechts abgewinkelt
  Mechanische Lebensdauer   10E4
  Schaltleistung IEC   6 (2) A 250 V AC 25E3
  2 (0.5) A 250 V AC 5E4
  Bauform   DIN 41635 C
  Übergangswiderstand (Neuzustand)     < 100 (1 A 12 V DC) mOhm
  Isolationswiderstand (Neuzustand)   > 100 (500 V DC) MOhm
  Spannungsfestigkeit bei 250 V
  Funktionsisolierung / Basisisolierung   1 500 V
  verstärkte Isolierung   3 000 V
  kleiner Kontaktabstand   500 V
  Kriechstromfestigkeit   250 PTI
  Isolationsabstand   nach EN 61058 für verstärkte bzw. doppelte Isolierung
  Temperaturbereich   -20 °C ... +85 °C
  Lagertemperatur   -30 °C ... +80 °C
  Entflammbarkeit    UL 94 V-2
  Glühdrahttesttemperatur   850 °C
  Betätiger und Zusatzbetätiger   PA glasfaserverstärkt, Federhebel mit angespritztem Betätigungsnocken
  Gehäusebeschreibung   Sockel: PA glasfaserverstärkt, weiß
  Anschlussoberfläche
  Lageranschluss   versilbert
  Außenanschluss   versilbert
  Kontaktmaterial   Ag
  Kontaktabstand   < 3 mm
  Kontaktart   Sprungkontakt
  Schaltkraft   0.45 - 1.05 N
  Prellzeit   < 5 ms
  Differenzweg max.   0.9 mm
  Vorlaufweg max.   3.4 mm
  Nachlaufweg   1.0 mm
  Ruhestellung (FP) max.   9.7 mm
  Schaltpunkt (OP)   6.9 ±0.6 mm
  Zulässige Endstellung (TP)   5.1 mm
  Prüfzeichen   ENEC 10
  Zusatzbeschriftung   G 04 µ
  Zusatzbeschriftung Verpackung   G 04 entspricht: µ 2(0.5)/250~ 50E3 T85 6(2)250~ 25E3 T85 ENEC10
  Sonstige Kontaktangaben   Zunge nach unten gebogen / Zunge 0.15 dick
  Verschmutzungsgrad   2
Technische Daten
Artikelname 1010.9852 Schnappschalter einpolig Marquardt
ARTNR 10-02296
Gewicht (KG) 0.001000
Gehäusefarbe weiß
Anschluss Leiterplattenanschluss
Schaltfunktion Wechsler
Herstellungsland Rumänien
Hersteller Nummer 1010.9852
Schaltleistung 6 (2) A 250 V AC
Statistische Warennummer 85365007
Betätiger Federhebel mit angespritztem Betätigungsnocken
Hersteller Marquardt
Polzahl einpolig
Traub Bestellnummer 1010.9852
