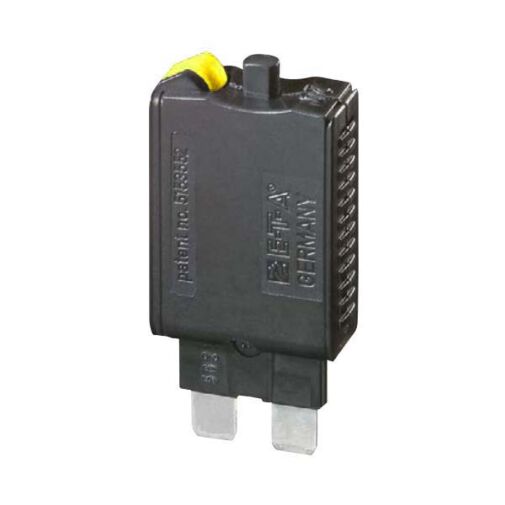

1170-01-20A ETA Thermischer Schutzschalter Kfz-Sicherungsautomat
Einpoliger thermischer Schutzschalter
Nennstrombereich 20A
1170-01-20A
Mit Rasthaken
Handauslöser
Lieferung in 1 bis 3 Tagen innerhalb Deutschlands.
Auf Lager
10 Produkte sind für Sie verfügbar
Achtung Auslaufartikel nur noch 10 Stück auf Lager
ARTNR
24-00503
Zubehör
Artikel dem Warenkorb hinzufügen oder Alles auswählen
- Einpoliger, thermischer Kfz-Sicherungsautomat in Kleinbauweise mit farbigem Handauslöser
- Zuverlässiges Schaltverhalten durch Sprungschaltmechanismus und unbeeinflussbare Freiauslösung
- Steckbar in Kfz-Flachsicherungshalter
Typische Anwendungsgebiete:
Absicherung von Bordnetzen und Geräten in Straßenfahrzeugen und Booten, Kleinspannungsanlagen.
| Nennspannung | DC 12 V / 24 V / 48 V |
| Nennstrombereich | 3...25 A |
| Lebensdauer | Verhalten bei Bemessungsstrom: UN DC 24 V - 3...25 A 6 000 Schaltspiele mit 1 x IN UN DC 24 V - 3...20 A 3 000 Schaltspiele mit 2 x IN UN DC 24 V - 25 A 1 000 Schaltspiele mit 2 x IN UN DC 48 V - 3...25 A 500 Schaltspiele mit 1 x IN |
| Umgebungstemperatur | -40...85°C |
| Schaltvermögen Icn |
IN 3...10 A, 15 A, 20 A, 25 A UN DC 24 V - 400 A UN DC 48 V - >100x bei 75 A, >100x bei 100 A, >100x bei 135 A, |
|
Absolutes |
≥ 1 Ausschaltung mit 2 000 A (L/R = 2,5 ms) |
| Schutzart (IEC 60529) | Betätigungsbereich IP40 Anschlussbereich IP00 |
| Schwingungsfestigkeit | 10 g (57-500 Hz), ± 0,76 mm (10-57 Hz) Prüfung nach IEC 60068-2-6, Test Fc, 10 Frequenzzyklen/Achse |
| Stoßfestigkeit | 50 g (11 ms), Prüfung nach IEC 60068-2-27, Test Ea |
| Korrosionsfestigkeit | 96 Std. in 5 % Salznebel, Prüfung nach IEC 60068-2-11, Test Ka |
| Feuchtigkeitsprüfung | 240 Std. in 95 % rel. Feuchte, Prüfung nach IEC 60068-2-78, Test Cab |
| Masse | 10 g |
| Artikelname | 1170-01-20A ETA Thermischer Schutzschalter Kfz-Sicherungsautomat |
|---|---|
| ARTNR | 24-00503 |
| Gewicht (KG) | 0.009700 |
| Herstellungsland | Deutschland |
| Anschlussform Hauptanschlüsse | 21 mit Rasthaken, passend auf Flachsicherungshalter für Flachsicherungseinsätze |
| Ausführung: Kommunikation, Schnittstelle | 01 analog Signal |
| Bauform | Kleinbauweise mit gelbem Handauslöser |
| Baureihe | 1170 |
| Ausführung | 1 ohne galvanische Trennung |
| Hersteller | E-T-A |
| Hersteller Nummer | 1170-01-20A |
| Zusatzfunktion | 0 ohne |
| Betätigungselement | W Standardschaltwippe |
| Unterspannungsmodul | keine |
| Betriebsspannung | DC 24 V Nennspannung DC 24 V |
| Polzahl | 1-polig thermisch geschützt |
| Montageart | Stecksockelmontage |
| Kennlinie | Mittelträge Auslösekennlinie (Standard) |
| Statistische Warennummer | 85362010 |
| Traub Bestellnummer | 1170-01-20A |
