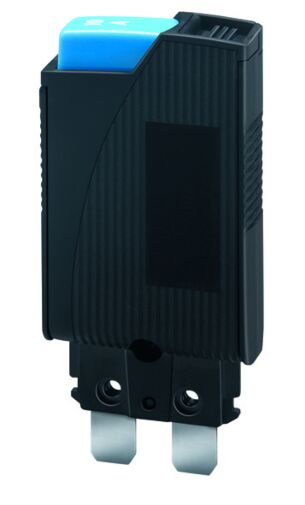

1180-02-5A ETA Thermischer Überstrom-Schutzschalter
E-T-A Thermischer Schutzschalter
Kombination Schutzschalter/EIN-AUS-Schalter mit Druck/Druck-Betätigung
Nennstrom 5 Amp.
steckbar
- 10 für jeweils 14,65 € kaufen und 16% sparen
- 100 für jeweils 8,47 € kaufen und 51% sparen
Artikel dem Warenkorb hinzufügen oder Alles auswählen
-
Y 307 375 01 ETA Beschriftungsschild für Sicherungsklemmen für Schutzschalter Serie 118011,67 €Inkl. 19% MwSt., zzgl. Versand -
Y 307 374 01 ETA Beschriftungsschild für Schutzschalter Serie 118016,62 €Inkl. 19% MwSt., zzgl. Versand -
-
-
Einpoliger, thermischer Schutzschalter in Kleinbauweise. Zuverlässiges Schaltverhalten durch Sprungschaltmechanismus und unbeeinflussbare Freiauslösung.
Entspricht der Geräteschutzschalternorm EN 60934 (IEC 60934): S-Typ,TO.
Steckbar in Sicherungsklemme für Tragschienenmontage.
Typische Anwendungsgebiete
Einbau in anreihbare Sicherungsklemme auf Tragschiene zur Absicherung von Verbrauchern in Stromverteilungssystemen im Schaltschrank und Anlagenbau
Technische Daten
| Nennspannung | AC 250 V; DC 65 V |
| Nennstrombereich | 0,1...10 A |
| Lebensdauer | 6 000 Schaltspiele mit 1 x IN (induktionsarm) 3 000 Schaltspiele mit 1 x IN (induktiv) 500 Schaltspiele mit 2 x IN (induktiv) |
| Umgebungstemperatur | -20...60 °C (T 60) |
| Isolationskoordination (IEC 60664) |
2,5 kV/2 verstärkte Isolation im Betätigungsbereich |
| Spannungsfestigkeit | Betätigungsbereich Prüfspannung AC 3 000 V Einbaubereich Prüfspannung AC 1 500 V |
| Isolationswiderstand | > 100 MΩ (DC 500 V) |
| Schaltvermögen Icn | 0,1…5 A 6 x IN AC 250 V, DC 65 V 6…10 A 8 x IN AC 250 V, DC 65 V 0,1…0,7 A 25 x IN DC 30 V 0,8…6 A 10 x IN DC 30 V 7…10 A 20 x IN DC 30 V |
| Schaltvermögen (UL 1077) |
AC 250 V: 2 000 A DC 72 V: 2 000 A |
| Schutzart (IEC 60529) | Betätigungsbereich IP40 Anschlussbereich IP00 |
| Schwingungsfestigkeit ohne Sockel |
5 g (57-500 Hz), ± 0,38 mm (10-57 Hz) |
| Korrosionsfestigkeit |
96 Std. in 5 % Salznebel, |
| Feuchtigkeitsprüfung | 240 Std. in 95 % rel. Feuchte, T = 40 °C Prüfung nach IEC 60068-2-78, Test Cab |
Zulassungen
| Prüfstelle | Prüfnorm | Nennspannung | Nennstrombereich |
| VDE | IEC/EN 60934 |
AC 250 V DC 65 V |
0,1 A…10 A 0,1 A…10 A |
| UL | UL 1077 C22.2 No 235 |
AC 250 V DC 72 V |
0,1 A…10 A 0,1 A…10 A |
| CSA | C22.2 No 235 |
AC 250 V DC 72 V |
0,1 A…10 A 0,1 A…10 A |
| Artikelname | 1180-02-5A ETA Thermischer Überstrom-Schutzschalter |
|---|---|
| ARTNR | 24-01566 |
| Gewicht (KG) | 0.009500 |
| Herstellungsland | Indonesien |
| Variante | 02 nur Rückstellfunktion, ohne Beschriftungsschild |
| Anschlussform Hauptanschlüsse | P10 Flachstecker DIN 46244-A6,3-0,8 |
| Ausführung: Kommunikation, Schnittstelle | 01 analog Signal |
| Baureihe | 1180 |
| Ausführung | 1 ohne galvanische Trennung |
| Hersteller | E-T-A |
| Hersteller Nummer | 1180-02-5A |
| Zusatzfunktion | 0 ohne |
| Betätigungselement | Druckknopf |
| Unterspannungsmodul | keine |
| Betriebsspannung | DC 24 V Nennspannung DC 24 V |
| Polzahl | 1-polig thermisch geschützt |
| Kennlinie | Mittelträge Auslösekennlinie (Standard) |
| Statistische Warennummer | 85362010 |
| Traub Bestellnummer | 1180-02-5A |
