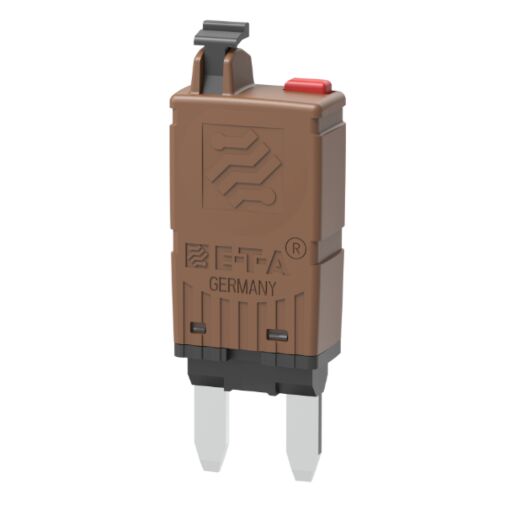

1620-3H-7,5A ETA Thermischer Schutzschalter Kfz-Sicherungsautomat
1-poliger thermischer ETA-Mini-Sicherungsautomat
DC 12 V, DC 24 V mit Rückstellknopf und Handauslöser
Farbe der Kappe: braun
Nennstrom 7,5 A
Achtung:
Der Rückstellknopf darf nicht blockiert werden. Rückstellknopf und Handauslöser dürfen nur im stromlosen Zustand betätigt werden.
Artikel dem Warenkorb hinzufügen oder Alles auswählen
-
12-P10 ETA Stecksockel8,83 € -
12-A10 ETA-Stecksockel9,71 €
Einpoliger, thermischer Sicherungsautomat in Mini-Bauform, der speziell für den Kfz-Bereich geeignet ist. Der reversible Sicherungsautomat passt in Sicherungshalter, welche für Flachsicherungseinsätze nach ISO 8820-3, Typ F konzipiert sind.
Auch mit automatischer Rückstellung (nur für DC 12 V) und mit Offenhaltung möglich. Hier wird gewährleistet, dass der Kontakt offen bleibt und dadurch eine automatische Rückstellung verhindert wird. Der Schutzschalter stellt sich nach Abschaltung der Versorgungsspannung selbst zurück. Besonders geeignet für den Einbau in schwer zugänglichen Bereichen.
Die verfügbaren Nennströme entsprechen denen der Flachsicherungsreihe. Eine klare Kennzeichnung des Nennstroms wird durch eine Farbcodierung erreicht. Sicherung und Sicherungsautomat gleicher Farbe besitzen somit auch den gleichen Nennstrom.
Erfüllen die Kriterien von SAE-J553.
Normale Kennlinie nach ISO 10924
Typische Anwendungsgebiete
Absicherung von Bordnetzen und Geräten in PKW, LKW, Bussen, Booten, Kleinspannungsanlagen
| Artikelname | 1620-3H-7,5A ETA Thermischer Schutzschalter Kfz-Sicherungsautomat |
|---|---|
| ARTNR | 24-01797 |
| Gewicht (KG) | 0.003000 |
| Herstellungsland | Deutschland |
| Ausführung, gemäß SAE J553 | 3H Typ 3*, DC 24 V mit Rückstellknopf und Handauslöser |
| Anschlussform Hauptanschlüsse | P10 Flachstecker DIN 46244-A6,3-0,8 |
| Ausführung: Kommunikation, Schnittstelle | 01 analog Signal |
| Baureihe | 1620 |
| Ausführung | 1 ohne galvanische Trennung |
| Hersteller | E-T-A |
| Hersteller Nummer | 162000003159D |
| Zusatzfunktion | 0 ohne |
| Betätigungselement | Druckknopf |
| Unterspannungsmodul | keine |
| Betriebsspannung | DC 24 V Nennspannung DC 24 V |
| Polzahl | 1-polig thermisch geschützt |
| Nennstrombereich | 7,5A |
| Montageart | Stecksockelmontage |
| Kennlinie | Mittelträge Auslösekennlinie (Standard) |
| Statistische Warennummer | 85362010 |
| Traub Bestellnummer | 1620-3H-7,5A |
