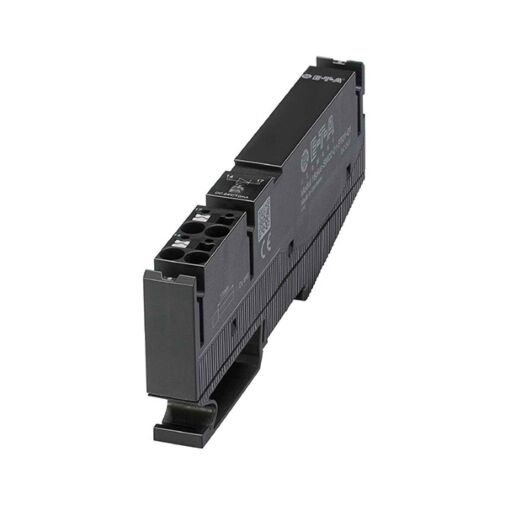

18plus-SM02-01-PT01-01 ETA Signalmodul
18plus Signalmodul für Kompaktvariante mit Sammelsignalisierung
Schließer, mit integrierter Signalbürde 10mA
Artikel dem Warenkorb hinzufügen oder Alles auswählen
-
Y 307 754 01 ETA Klemmbügel11,52 € -
- Komplettes Montage- und Stromverteilungssystem für DINHutschienen-Montage
- Beinhaltet zusammen mit den Einspeiseschienen eine vollwertige 80A-Potenzialverteilung der DC24V-Steuerspannung
ohne zusätzlich benötigte Anschluss-Klemmen und Verbindungsleitungen - Sämtliche elektrischen Anschlüsse werden über schraublose Pushin Anschlussklemmen hergestellt.
Alle Pusher sind dabei in vier unterschiedlichen Farben „rot, blau, orange, grau“ ausgeführt, damit sehr einfach die
verschiedenen Spannungs-Potenziale und Geräte-Funktionen ersichtlich sind:
Einspeiseklemmen PLUS Anschlußklemmen PLUS Signalklemmen PLUS integrierter Kabelbaum PLUS flexible Schutzschalter-Bestückung….
ergänzen sich gegenseitig in ihrer Wirkung!
Modulares Kompakt-System für Hutschienenmontage als Komplettpaket, beinhaltet:
- Last-Verdrahtung mit integrierten Klemmen ohne zusätzliche Potenzialverteiler
- Steckbaren Überstromschutz für alle Anforderungen im DC24V-Bereich
- Integrierte Stromverteilung bis 80 A
- Integrierte Gruppen-Signalverdrahtung Schließerkontakte
- Zukünftige Busanbindung für ControlPlex®-Anwendungen
- Push-in Anschlussklemmen für zuverlässige Verdrahtung auch bei Schock und Vibration
Ihre Vorteile:
- Einsparung von Bauteil-Kosten für die Verdrahtung und für Zusatzkomponenten, da der Kabelbaum und die Potenzialverteilung bereits integriert sind
- Reduzierung der Kosten durch die Vereinfachung in der Elektroplanung, in der Montage im Anlagenservice, in der Beschaffung etc.
- Passt perfekt für zentrale und auch für dezentrale Stromverteilungskonzepte
- Spart Kosten in der Logistik durch die Bewirtschaftung von wenigen, standardisierten Bauteilen
- Hohe Anwendungs-Flexibilität durch die Bestückung mit unterschiedlichen Schutzschaltertypen
| Aufsteckbare Schutzschalter | 2210-S; ESS20-003; ESS30-S003; ESX10-103; ESX10- |
| Bemessungsspannung | DC 24 V (optional bis DC 80 V) IEC 60947-7-1/-2 300 V (UL1059) |
|
Bemessungsisolationsspannung |
AC 250 V |
| Hauptstromkreis, Nennstrom IN |
Einspeisemodul 80 A (IEC 60947-7-1/-2) 65 A (UL1059) Anschlussmodul |
| Signalstromkreise, Nennstrom IN Minimalstrom |
min. 10 mA bei DC 10 V max. 1 A bei DC 24 V typ. 12 mA bei DC 24 V |
| Einspeiseschiene zur Stromverteilung Isolierte Stromschiene |
Imax. 80 A |
| Bezugsumgebungstemperatur | -30 °C bis +60 °C |
| Montageumgebungstemperatur | +5 °C bis +60 °C |
| Lagertemperatur | -40 °C bis +70 °C |
| Einbaulage | beliebig |
| Kriechstromfestigkeit | CTI 600 |
| Montage | Hutschiene EN 50022-35x7,5 Hutschiene EN 50022-35x15/1,5 |
| Signalmodul SM Anschlüsse (14; 15; 16; 17) |
Push-in Anschluss PT 4 |
| Abisolierlänge | Push-in Anschluss PT 16 18 mm Push-in Anschluss PT 4 11 mm |
| Isolationskoordination (IEC 60664-1) |
Hauptstromkreis Bemessungsspannung 4 kV Verschmutzungsgrad 3 Signalstromkreis Bemessungsspannung 0,8 kV Verschmutzungsgrad 3 |
| Spannungsfestigkeit | Hauptstromkreis zu Hauptstromkreis 1500 V Hauptstromkreis zu Signalstromkreis 1500 V Signalstromkreis zu Signalstromkreis 1500 V |
| Isolationswiderstand | >100 MΩ (DC 500 V) |
| Typische Durchgangswiderstände | Hauptstromkreis (EM1 – AM2.1/2.2); ohne Gerät 5 mΩ Signalstromkreis (1 x EM, 4 x AM, 1 x SM); ohne Gerät 60 mΩ (13 – 14 / Schließer) (+5 mΩ für jedes weitere angereihte AM) |
| Typische Montagewerte (Schutzschalter) | Typische Steckkraft ca. 130 N Typische Ziehkraft ca. 150 N |
| Anzahl der Steckungen |
Geräte 50 |
| Masse | ca. 45 g |
| Schwingen (sinusförmig) | Prüfung nach IEC 60068-2-6 Test Fc 5 g (57-500Hz), ± 0,38 mm (10-57 Hz) |
| Stoßen |
Prüfung nach IEC 60068-2-27 |
| Feuchte |
Prüfung nach IEC 60068-2-78 |
| Korrosion | Prüfung nach IEC 60068-2-11 Test Ka 96 Std. in 5% Salznebel |
Zulassungen:
| Prüfstelle | Prüfnorm | Nennspannung | Nennstrombereich |
| UL | UL1059 | 300 V |
65 A / 16 A |
Normen:
| Prüfstelle |
| CE-Kennzeichnung gemäß IEC 60947-7-1 |
| Artikelname | 18plus-SM02-01-PT01-01 ETA Signalmodul |
|---|---|
| ARTNR | 24-01440 |
| Gewicht (KG) | 0.046400 |
| Herstellungsland | Tunesien |
| Hersteller Nummer | 18PLUS-SM02-01-PT01-01 |
| Hersteller | E-T-A |
| Statistische Warennummer | 85366990 |
| Traub Bestellnummer | 18plus-SM02-01-PT01-01 |
