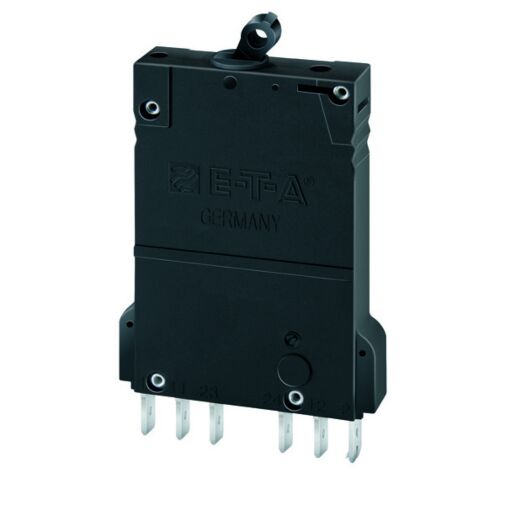

2210-S210-P1F1-H111-2A ETA Thermisch magnetischer Schutzschalter
E-T-A Thermisch magnetischer Schutzschalter
1-polig geschützt
Nennstrom: 2 A
- 10 für jeweils 64,01 € kaufen und 16% sparen
- 100 für jeweils 37,04 € kaufen und 51% sparen
Artikel dem Warenkorb hinzufügen oder Alles auswählen
Ein- und mehrpolige, thermisch-magnetische Schutzschalter mit Kipphebelbetätigung, Sockel- oder Frontbefestigung, unbeeinflussbarer Freiauslösung, verschiedenen Kennlinien, allpoliger Auslösung. Wahlweise mit Hilfskontakten und Zwischenraste. Sonderausführungen der Signalkontakte für ndustrieatmosphäre und Kleinspannungen (z. B. 5 V) auf Anfrage.
Erfüllen die Geräteschutzschalternorm EN 60934 (IEC 60934): S-Typ, TM. Einsetzbar auch in Stromverteilungs-Systemen – siehe Produktgruppe Stromverteilungssysteme – Kundenspezifische Lösungen.
Typische Anwendungsgebiete:
Fernmeldeanlagen, Stromversorgungen, Industrie-Schalt- und Steueranlagen, Schienenfahrzeuge
| Nennspannung |
AC 250 V; 3 AC 433 V (50/60 Hz); DC 65 V |
| Nennstrombereich |
0,1...25 A für Kennlinien M1, T1 |
| Hilfsstromkreis | AC 240 V / DC 65 V 1 A, induktionsarm |
| Umgebungstemperatur | -30...60 °C (T 60) |
| Isolationskoordination (IEC 60664) | 2,5 kV/2 verstärkte Isolation im Betätigungsbereich |
| Spannungsfestigkeit Betätigungsbereich Haupt- zu Hilfsstromkreis Hilfsstromkreis 11-12 zu 23-24 Pol zu Pol |
Prüfspannung AC 3 000 V Prüfspannung AC 1 500 V Prüfspannung AC 1 000 V Prüfspannung AC 1 500 V |
| Isolationswiderstand | > 100 MΩ (DC 500 V) |
| Schaltvermögen Icn Kennlinien F1,F2,M1,T1: Kennlinie M3: |
0,1...5 A 400 A 6...25 A 800 A 0,1...16 A 2 500 A (bei DC 32 V) 0,1...2 A AC 200 A / DC 400 A |
| Schaltvermögen (UL 1077) | IN 0,1...16 A 20...25 A
AC 277 V 1-polig 5 000 A 2 000 A |
| Schutzart (IEC 60529) | Betätigungsbereich IP30 Anschlussbereich IP00 |
| Schwingungsfestigkeit | Kennlinie F1, F2: 3 g (57-500 Hz), ± 0,23 mm (10-57 Hz); Kennlinien M1, M3, T1: |
| Stoßfestigkeit | Kennlinie F1, F2: 25 g (11ms) Stoßrichtung 1, 2, 3, 4, 5 10 g (11 ms) Stoßrichtung 6 Kennlinien M1, M3, T1: |
| Korrosionsfestigkeit | 96 Std. in 5 % Salznebel, Prüfung nach IEC 60068-2-11, Test Ka |
| Feuchtigkeitsprüfung | 240 Std. in 95 % rel. Feuchte, Prüfung nach IEC 60068-2-78, Test Cab |
| Masse | ca. 50 g je Pol |
| Artikelname | 2210-S210-P1F1-H111-2A ETA Thermisch magnetischer Schutzschalter |
|---|---|
| ARTNR | 24-01383 |
| Gewicht (KG) | 0.045700 |
| Herstellungsland | Deutschland |
| Hersteller | E-T-A |
| Befestigung | 0 ohne |
| Hersteller Nummer | 2210-S210-P1F1-H111-2A |
| Hilfskontakt Anschlussform | 1 wie Hauptkontaktanschlüsse |
| Baureihe | 2210 |
| Traub Bestellnummer | 2210-S210-P1F1-H111-2A |
| Betätigungselement | 2 Kipphebel |
| Polzahl | 1-polig geschützt |
| Nennstrombereich | 2A |
| Montageart | S Sockel- oder Frontmontage |
| Kennlinie | F1 flink: therm. 1,01-1,4 x IN; magn. 2-4 x IN DC |
| Hilfskontakt Variante | 1 mit Hilfskontakten |
| Statistische Warennummer | 85362010 |
| Hilfskontakt | H ohne Zwischenraste (Standard) |
| Hilfskontaktfunktion | 1 1 Schließer und 1 Öffner (Standard) |
| Zusatzfunktion/Zubehör | ohne |
