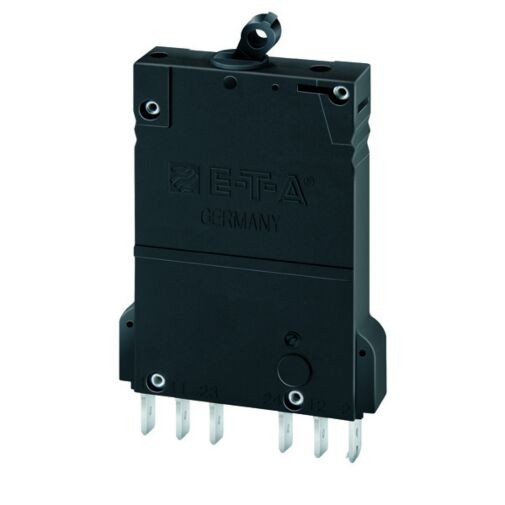

2210-S210-P1F1-Z141-1A ETA Thermisch magnetischer Schutzschalter

2210-S210-P1F1-Z141-1A E-T-A Thermisch magnetischer Schutzschalter
1-polig geschützt
Nennstrom: 1 A

76,36 €
Inkl. 19% MwSt., zzgl. Versand
  • 10 für jeweils 64,01 € kaufen und  16% sparen
  • 100 für jeweils 37,04 € kaufen und  51% sparen
Lieferung in 15 bis 17 Tagen
2210-S210-P1F1-Z141-1A ETA Thermisch magnetischer Schutzschalter hat eine Mindestbestellmenge von 10 Stück
Nicht lagernd, Artikel wird für Sie nachbestellt.
ARTNR
24-02014
2210-S210-P1F1-Z141-1A ETA Thermisch magnetischer Schutzschalter ist verfügbar zum Kauf in Stufen von 1

Ein- und mehrpolige, thermisch-magnetische Schutzschalter mit Kipphebelbetätigung, Sockel- oder Frontbefestigung, unbeeinflussbarer Freiauslösung, verschiedenen Kennlinien, allpoliger Auslösung. Wahlweise mit Hilfskontakten und Zwischenraste. Sonderausführungen der Signalkontakte für ndustrieatmosphäre und Kleinspannungen (z. B. 5 V) auf Anfrage.

Erfüllen die Geräteschutzschalternorm EN 60934 (IEC 60934): S-Typ, TM. Einsetzbar auch in Stromverteilungs-Systemen – siehe Produktgruppe Stromverteilungssysteme – Kundenspezifische Lösungen.

Typische Anwendungsgebiete:
Fernmeldeanlagen, Stromversorgungen, Industrie-Schalt- und Steueranlagen, Schienenfahrzeuge

  Nennspannung

 AC 250 V; 3 AC 433 V (50/60 Hz); DC 65 V
  (höhere Spannungen auf Anfrage)

  Nennstrombereich

  0,1...25 A für Kennlinien M1, T1
  0,1...16 A für Kennlinien F1, F2, M3

  Hilfsstromkreis    AC 240 V / DC 65 V 1 A, induktionsarm
  Umgebungstemperatur    -30...60 °C (T 60)
  Isolationskoordination (IEC 60664)     2,5 kV/2
  verstärkte Isolation im Betätigungsbereich
  Spannungsfestigkeit
  Betätigungsbereich
  Haupt- zu Hilfsstromkreis
  Hilfsstromkreis 11-12  zu 23-24
  Pol zu Pol

  Prüfspannung AC 3 000 V
  Prüfspannung AC 1 500 V
  Prüfspannung AC 1 000 V
  Prüfspannung AC 1 500 V
  Isolationswiderstand    > 100 MΩ (DC 500 V)
  Schaltvermögen Icn
  Kennlinien F1,F2,M1,T1:
  Kennlinie M3:

  0,1...5 A 400 A
  6...25 A 800 A
  0,1...16 A 2 500 A (bei DC 32 V)
  0,1...2 A AC 200 A / DC 400 A
  Schaltvermögen (UL 1077)   IN 0,1...16 A 20...25 A

  AC 277 V 1-polig                 5 000 A 2 000 A
  AC 277/480 V 2-/3-polig   5 000 A 2 000 A
  DC 65 V                               2 000 A 2 000 A

  Schutzart (IEC 60529)   Betätigungsbereich IP30
  Anschlussbereich IP00
  Schwingungsfestigkeit   Kennlinie F1, F2:
  3 g (57-500 Hz), ± 0,23 mm (10-57 Hz);

  Kennlinien M1, M3, T1:
  5 g (57-500 Hz) ± 0,38 mm (10-57 Hz);

  Prüfung nach IEC 60068-2-6, Test Fc,
  10 Frequenzzyklen/Achse

  Stoßfestigkeit   Kennlinie F1, F2:
  25 g (11ms) Stoßrichtung 1, 2, 3, 4, 5
  10 g (11 ms) Stoßrichtung 6

  Kennlinien M1, M3, T1:
  25 g (11 ms) Stoßrichtung 1, 2, 3, 4, 5
  20 g (11 ms) Stoßrichtung 6,

  Prüfung nach IEC 60068-2-27, Test Ea

  Korrosionsfestigkeit   96 Std. in 5 % Salznebel,
  Prüfung nach IEC 60068-2-11, Test Ka
  Feuchtigkeitsprüfung   240 Std. in 95 % rel. Feuchte,
  Prüfung nach IEC 60068-2-78, Test Cab
  Masse   ca. 50 g je Pol
Technische Daten
Artikelname 2210-S210-P1F1-Z141-1A ETA Thermisch magnetischer Schutzschalter
ARTNR 24-02014
Gewicht (KG) 0.043800
Herstellungsland Deutschland
Hersteller E-T-A
Befestigung 0 ohne
Hersteller Nummer 221000906125
Hilfskontakt Anschlussform 1 wie Hauptkontaktanschlüsse
Baureihe 2210
Traub Bestellnummer 2210-S210-P1F1-Z141-1A
Betätigungselement 2 Kipphebel
Polzahl 1-polig geschützt
Nennstrombereich 1,0A
Montageart S Sockel- oder Frontmontage
Kennlinie F1 flink: therm. 1,01-1,4 x IN; magn. 2-4 x IN DC
Hilfskontakt Variante 1 mit Hilfskontakten
Statistische Warennummer 85362010
Hilfskontakt Z mit Zwischenraste
Hilfskontaktfunktion 1 1 Schließer und 1 Öffner (Standard)
Zusatzfunktion/Zubehör ohne
