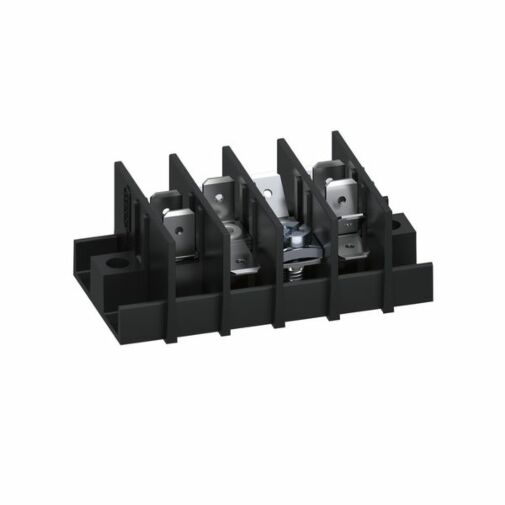

307-PC/04-077 Weco Klemmleiste Schraubanschluss 4-polig

307-PC/04-077 Weco Klemmleiste Schraubanschluss 4-polig

307-PC/04-077 Klemmrleiste, Mehrfach Schraub-Verbinderleiste mit Rillenflacklemmen, 4-polig, Raster 11mm,

WECO Teile-Nr.: 34886077

269,44 €

Inkl. 19% MwSt., zzgl. Versand

Preis für 100

Lieferung in 71 bis 73 Tagen

Nicht lagernd, Artikel wird für Sie nachbestellt.

ARTNR

37-00055

Zum Ende der Bildergalerie springen

Zum Anfang der Bildergalerie springen

Beschreibung

Die Mehrfach Schraub-Verbinderleiste 307-PCF im Raster 11 mm ist von 2- bis 21-polig erhältlich. Sie ist ausschließlich mit Rillenflachklemmen ausgerüstet und wird insbesondere zum Netzanschluss von Geräten und in vielen anderen Bereichen eingesetzt. Die Rillen dienen der einfachen Führung beim Anschluss und verhindern ein seitliches Wegrutschen des Leiters beim Anziehen der Schraubverbindung. An den Enden der Leisten ist jeweils ein Befestigungsloch vorgesehen. Die Klemmleiste besteht aus einem Polycarbonatgehäuse und aufgenieteten Flachklemmen Form R nach DIN 41000/12.66.

Weco Klemmleisten haben schraublose Klemmstellen oder Buchsenklemmen. Die Schraubanschlüsse stehen für verschiedenen Querschnittsbereiche mit oder ohne Drahtschutz zur Verfügung. Auch eine Kombination mit Lötanschlüssen oder Steckverbinder ist lieferbar. Der verwendete Werkstoff Polyamid besteht die Kugeldruckprüfung VDE 0470 bei 125 Grad Die Buchsenklemmleiste 327 im Raster 14,5 mm ist von 1- bis 12-polig erhältlich und kann leicht in die gewünschte Polzahl geschnitten werden. Durch die Schraube M5, die Buchsenbohrung 6,3 mm und einer Kriechstrecke von über 9 mm zwischen Klemmkörper und Auflagefläche ist dieser Typ besonders für große Querschnitte, Stromstärken und Spannungen geeignet. Zwischen zwei Polen befindet sich je ein Befestigungsloch. Das biegsame Polyamidgehäuse ermöglicht die Befestigung auch auf gewölbten Oberflächen. Der Drahtschutz der „-HDS“-Ausführung verhindert besonders bei mehrdrähtigen Leitern zuverlässig die Beschädigung durch die Schraube.

Bemessungsstrom

7,5 A mit Flachsteckh. 2,8; Leiter 1 mm² (16 AWG)

15 A mit Flachsteckh. 4,8; Leiter 2,5 mm² (14 AWG)

20 A mit Flachsteckh. 6,3; Leiter 6 mm² (10 AWG)

Technische Daten

Technische Daten
Artikelname	307-PC/04-077 Weco Klemmleiste Schraubanschluss 4-polig
ARTNR	37-00055
Gewicht (KG)	0.021000
Herstellungsland	Deutschland
Verbindungsart	Schraubanschluss
Statistische Warennummer	85369010
Bemessungsquerschnitt	4 mm2
Hersteller	WECO Contact
Klemmtyp	Klemmleisten
Raster	11 mm
Traub Bestellnummer	307-PC/04-077
Hersteller Nummer	34886077
Polzahl	4-polig
