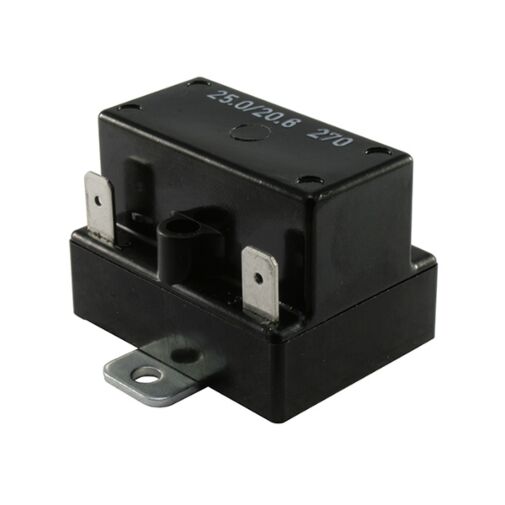

31243 Hilfsphasen Anlaufrelais ER4 + Bügel 18,9/15,5 A

Das Hilfsphasen-Anlaufrelais ER4 wird zur Schaltung der Hilfsphase beim Anlauf von Einphasen-Wechselstrommotoren verwendet.

Eigenschaften:

• Lageunabhängige Funktion:
  Das Relais arbeitet in jeder Lage gleich exakt. Diese ist besonders dann vorteilhaft, wenn der Motor in unterschiedlichen Lagen betrieben wird.


• Einfache Montage:
  Das Relais kann an beliebiger Stelle im Motor, am Motor oder auch irgendwo außerhalb des Motors angebracht werden.
  Dadurch ist es flexibel einsetzbar, unabhängig von der Konstruktion des Motors.


• Lange Lebensdauer
  Die zweckmäßige Konstruktion in Verbindung mit einer hochwertigen Verarbeitung sichert eine lange Lebensdauer.
  1.000.000 und mehr Schaltspiele lassen sich erreichen.


• Elektrische und mechanische Sicherheit
  Die allseits geschlossene Bauform verhindert Spannungsüberschläge auf umliegende Metallteile (Masse) ohne besondere Vorkehrungen.
  Ein Eingreifen in die Mechanik ist unmöglich.

Einbau und Anschluss:
Das Relais kann an beliebiger Stelle und in beliebiger Lage mittels der beiden Befestigungslöcher angeschraubt werden.
Für den einfachen Anschluss sind am Relais 3 Flachstecker 6,3 x 0,8 mm angebracht.

Auslegung:
Für die Auslegung des Anlauf-Relais sind folgende 2 Größen bestimmend:

1. Anzugstrom
Strom, bei welchem das Relais anzieht, d. h. den Schaltkontakt schließt und damit die Hilfsphase zugeschaltet wird.

2. Abfallstrom
Strom, bei welchem das Relais wieder abfällt, d. h. den Schaltkontakt wieder öffnet und damit die Hilfsphase abgeschaltet wird.

Messanleitung
Die Ermittlung der relevanten Stromwerte kann nach folgender Beschreibung erfolgen:
Das Hilfsphasen-Anlaufrelais ER4 wird zur Schaltung der Hilfsphase beim Anlauf von Einphasen- Wechselstrommotoren verwendet.

Auswahl des geeigneten Relais:
Entscheidendes Kriterium für die Typenauswahl ist stets der Anzugstrom.
Die Auswahl des Relais erfolgt nach Bestimmung des Anzug- und Abfallstroms mit Hilfe der Typenliste.
Der gemessene Abfallstrom muss hierbei stets unterhalb dem Abfallstrom des Relais laut der Liste liegen!
Nur dann ist gewährleistet, dass das Relais auch wieder sicher abfällt und die Hilfsphase abschaltet.
