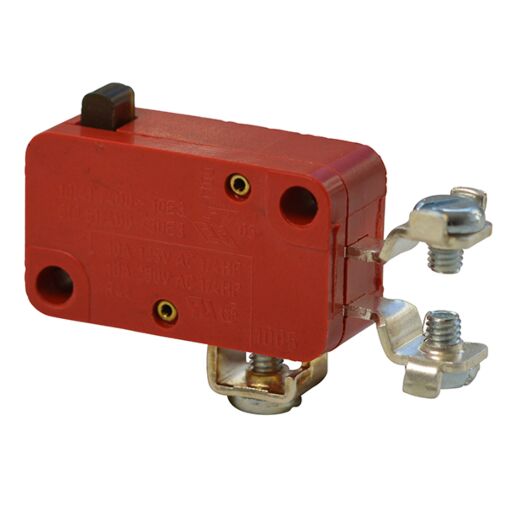

324 Schnappschalter einpolig Marquardt 1005.0101
Einpoliger Schnappschalter
Wechsler
Schraubanschluss M3
10 (4) A 250 V AC 1E3 T100
6 (2,5) A 250 V AC 5E4 T100
Schaltkraft 1,5N - 2,5N
TRAUB-Bestellnummer 324
11,63 €
Inkl. 19% MwSt., zzgl. Versand
Lieferung in 1 bis 3 Tagen innerhalb Deutschlands.
Auf Lager
55 Produkte sind für Sie verfügbar
ARTNR
10-00130
Zubehör
Artikel dem Warenkorb hinzufügen oder Alles auswählen
-
355 Federhebel mit Rolle für Schnappschalter Marquardt 191.013.0132,88 €Inkl. 19% MwSt., zzgl. Versand
| Produktnummer | 1005.0101 | ||||||
| Produktfamilie | Schnappschalter | ||||||
| Betätigungsart | indirekt | ||||||
| ROHS Konform | ja | ||||||
| Schaltfunktion | Wechsler (SPDT Momentary) | ||||||
| Material fester Kontakt | Ag | ||||||
| Polzahl | 1 - polig | ||||||
| Anschlüsse | Schraubanschluss, M3 | ||||||
| Mechanische Lebensdauer | 10E6 | ||||||
| Schaltleistung IEC | 10 (4) A 400 V AC 1E4 6 (2.5) A 400 V AC 5E4 |
||||||
| Schaltleistung Nordamerika | 10 A 125 - 250 V AC 1/4 HP | ||||||
| Bauform | DIN 41635 A | ||||||
| Übergangswiderstand (Neuzustand) | < 100 (1 A 12 V DC) mOhm | ||||||
| Isolationswiderstand (Neuzustand) | > 100 (500 V DC) MOhm | ||||||
| Spannungsfestigkeit bei 250 V |
|
||||||
| Kriechstromfestigkeit | 250 PTI | ||||||
| Isolationsabstand | nach EN 61058 für verstärkte bzw. doppelte Isolierung | ||||||
| Temperaturbereich | -40 °C ... +100 °C | ||||||
| Lagertemperatur | -40 °C ... +80 °C | ||||||
| Entflammbarkeit | UL 94 (Gehäuse: V-0, Betätiger: V-2) | ||||||
| Glühdrahttesttemperatur | 850 °C | ||||||
| Betätiger und Zusatzbetätiger | PA, natur, Standardbetätiger | ||||||
| Gehäusebeschreibung | Deckel: Duroplast Typ 182, rot Sockel: Duroplast Typ 182, rot |
||||||
| Anschlussoberfläche |
|
||||||
| Kontaktmaterial | Ag | ||||||
| Kontaktabstand | < 3 mm | ||||||
| Rating Code UL | R 44 | ||||||
| Kontaktart | reibender Sprungkontakt | ||||||
| Schaltkraft | 1.5 - 2.5 N | ||||||
| Prellzeit | < 10 ms | ||||||
| Differenzweg max. | 0.3 mm | ||||||
| Vorlaufweg max. | 1.8 mm | ||||||
| Nachlaufweg | 0.8 mm | ||||||
| Ruhestellung (FP) max. | 16 mm | ||||||
| Schaltpunkt (OP) | 14.7 ±0.5 mm | ||||||
| Zulässige Endstellung (TP) | 13.4 mm | ||||||
| Prüfzeichen | CSA / UL / ENEC 05 | ||||||
| Zusatzbeschriftung | Klemme 1: NC Klemme 2: NO P-Klemme: C | ||||||
| Verschmutzungsgrad | 3 | ||||||
| Stehstoßspannung Bemessungswert | 2500 V | ||||||
| Schaltungsart | 2.2 Einpolig, eine Last (einpolige Abschaltung) |
| Artikelname | 324 Schnappschalter einpolig Marquardt 1005.0101 |
|---|---|
| ARTNR | 10-00130 |
| Gewicht (KG) | 0.009400 |
| Gehäusefarbe | rot |
| Anschluss | Schraubanschluss M3 |
| Schaltfunktion | Wechsler |
| Herstellungsland | Tunesien |
| Hersteller Nummer | 01005.0101-03 |
| Schaltleistung | 10 (4) A 250 V AC |
| Statistische Warennummer | 85365080 |
| Betätiger | Drücker PA |
| Hersteller | Marquardt |
| Polzahl | einpolig |
| Traub Bestellnummer | 324 |
