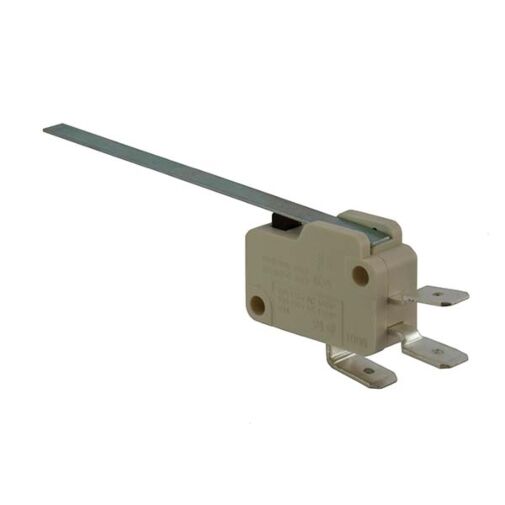

353 Schnappschalter einpolig Marquardt 1006.1301
Einpoliger Schnappschalter
Wechsler
Steckanschluss 6,8 x 0,8 mm
10 (4) A 400 V AC 1E4 T100
6 (2,5) A 400 V AC 5E4 T100
Betätiger Hebel aus Stahl verzinkt, 78 mm lang
Schaltkraft 0,3 N - 0,55 N
TRAUB-Bestellnummer 353
| Produktnummer | 1006.1301 | ||||||
| Produktfamilie | Schnappschalter | ||||||
| Betätigungsart | indirekt | ||||||
| ROHS Konform | ja | ||||||
| Schaltfunktion | Wechsler (SPDT Momentary) | ||||||
| Material fester Kontakt | Ag | ||||||
| Polzahl | 1 - polig | ||||||
| Anschlüsse | Steckanschluss, 6.3 x 0.8 | ||||||
| Mechanische Lebensdauer | 5E6 | ||||||
| Schaltleistung IEC | 10 (4) A 400 V AC 1E4 6 (2.5) A 400 V AC 5E4 |
||||||
| Schaltleistung Nordamerika | 10 A 125 - 250 V AC 1/4 HP | ||||||
| Bauform | DIN 41635 A | ||||||
| Übergangswiderstand (Neuzustand) | < 100 (1 A 12 V DC) mOhm | ||||||
| Isolationswiderstand (Neuzustand) | > 100 (500 V DC) MOhm | ||||||
| Spannungsfestigkeit bei 250 V |
|
||||||
| Kriechstromfestigkeit | 250 PTI | ||||||
| Isolationsabstand | nach EN 61058 für verstärkte bzw. doppelte Isolierung | ||||||
| Temperaturbereich | -40 °C ... +100 °C | ||||||
| Lagertemperatur | -40 °C ... +80 °C | ||||||
| Entflammbarkeit | UL 94 (Gehäuse: V-0, Betätiger: V-2) | ||||||
| Glühdrahttesttemperatur | 850 °C | ||||||
| Betätiger und Zusatzbetätiger | PA, natur Stahl verzinkt, L04, Hebel 78 lang |
||||||
| Gehäusebeschreibung | Deckel: PA Latamid glasfaserverstärkt, natur Sockel: PA Latamid glasfaserverstärkt, natur |
||||||
| Anschlussoberfläche |
|
||||||
| Kontaktmaterial | Ag | ||||||
| Kontaktabstand | < 3 mm | ||||||
| Rating Code UL | R 44 | ||||||
| Kontaktart | reibender Sprungkontakt | ||||||
| Schaltkraft | 0.3 - 0.55 N | ||||||
| Prellzeit | < 10 ms | ||||||
| Differenzweg max. | 1.8 mm | ||||||
| Vorlaufweg max. | 8.5 mm | ||||||
| Nachlaufweg | 3.2 mm | ||||||
| Ruhestellung (FP) max. | 21.5 mm | ||||||
| Schaltpunkt (OP) | 15.7 ±2.7 mm | ||||||
| Zulässige Endstellung (TP) | 9.8 mm | ||||||
| Prüfzeichen | CSA / UL / ENEC 05 | ||||||
| Zusatzbeschriftung | Herstellort, - jahr, - woche / Klemme 1: NC Klemme 2: NO P-Klemme: C | ||||||
| Kontaktgeometrie | Kontakt mit Querrippe | ||||||
| Verschmutzungsgrad | 3 | ||||||
| Stehstoßspannung Bemessungswert | 2500 V |
| Artikelname | 353 Schnappschalter einpolig Marquardt 1006.1301 |
|---|---|
| ARTNR | 10-00158 |
| Gewicht (KG) | 0.009900 |
| Traub Bestellnummer | 353 |
| Betätiger | Hebel aus Stahl verzinkt, 78 mm lang |
| Polzahl | einpolig |
| Hersteller Nummer | 1006.1301 |
| Statistische Warennummer | 85365080 |
| Schaltleistung | 10 (4) A 400 V AC |
| Herstellungsland | Tunesien |
| Anschluss | Steckanschluss 6,3x0,8mm |
| Schaltfunktion | Wechsler |
| Hersteller | Marquardt |
| Gehäusefarbe | weiß |
