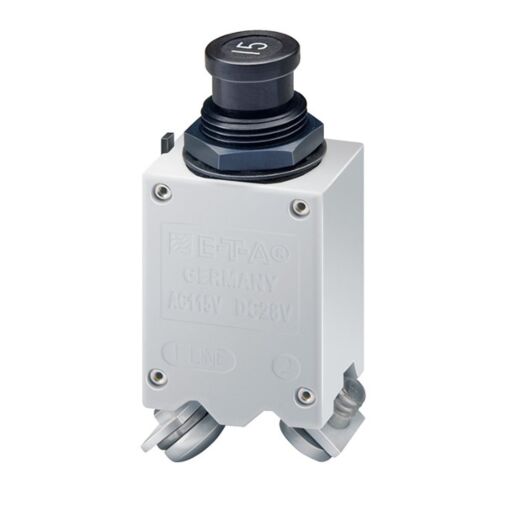

4120-G113-K1M1-A1S0ZS-5A ETA Thermischer Leistungsschutzschalter
Thermischer Leistungsschutzschalter
1-polig thermisch geschützt
Nennstrom 5,0 A
1-polig thermisch geschützt
Nennstrom 5,0 A
125,76 €
- 10 für jeweils 105,43 € kaufen und 16% sparen
- 100 für jeweils 61,00 € kaufen und 51% sparen
Lieferung in 71 bis 73 Tagen
4120-G113-K1M1-A1S0ZS-5A ETA Thermischer Leistungsschutzschalter hat eine Mindestbestellmenge von 1 Stück
Nicht lagernd, Artikel wird für Sie nachbestellt.
ARTNR
24-00402
Zubehör
Artikel dem Warenkorb hinzufügen oder Alles auswählen
Schalter der Baureihe 4120 sind einpolige, thermische Schutzschalter mit Gewindehalsbefestigung, Druck/Zug-Betätigung, Temperaturkompensation und hohem Schaltvermögen und wahlweise Hilfskontakt. Sie besitzen ein zuverlässiges Schaltverhalten durch eine unbeeinflussbare Freiauslösung.
Die besondere Konstruktion erlaubt Anwendung unter extremen Umweltbedingungen. Es sind verschiedene Attrappen ohne elektrische Schutzfunktionen zum Befestigen vorinstallierter Verdrahtung ohne Verbraucher verfügbar.
Typische Anwendungsgebiete:
Land-, Luft- und Wasserfahrzeuge
Technische Daten:
| Nennspannung | AC 115 V (300 Hz bis 800 Hz); DC 28 V |
| Nennstrombereich | 1...25 A (0,5 A auf Anfrage) |
| Hilfsstromkreis | 0,5 A, DC 28 V |
| Lebensdauer | 20 000 Schaltspiele mechanisch oder 5 000 Schaltspiele mit 1 x IN |
| Umgebungstemperatur | -55...125 °C |
| Isolationskoordination (IEC 60664) | 1,5 kV/3 |
| Spannungsfestigkeit Betätigungsbereich Hauptstromzum zu Hilfsstromkreis |
Prüfspannung AC 1 500 V Prüfspannung AC 1 500 V |
| Isolationswiderstand | > 100 MΩ (DC 500 V) |
| Schaltvermögen Icn | AC 115 V (400 Hz): 1...4 A 1 000 A 5...25 A 2 000 A DC 28 V: 1...25 A 6 000 A |
| Schutzart (IEC 60529) | Betätigungsbereich IP40 Anschlussbereich IP00 |
|
Schwingungsfestigkeit (sinusförmig) |
10 g (57-2000 Hz), ± 0,76 mm (5-57 Hz) Prüfung nach ISO 7137, EN 2350 Abschn. 5.3.1 |
| Schwingungsfestigkeit (rauschförmig) | 1...2,5 A: 0,04 g2/Hz ± 1,5 dB; 7,3 g eff 3...20 A: 0,06 g2/Hz ± 1,5 dB; 9 g eff Prüfung nach ISO 7137 |
| Beschleunigung | 17 g, Prüfung nach ISO 2669, EN 2350, Abschn. 5.3.3 |
| Stoßfestigkeit | 50 g (11 ms), Prüfung nach ISO 7137, EN 2350 Abschn. 5.3.2 |
| Korrosionsfestigkeit | 48 Std. in 5 % Salznebel Prüfung nach ISO 7137, EN 2350 Abschn. 5.4.2 |
| Feuchtigkeitsprüfung | 240 Std. in 95 % rel. Feuchte, Prüfung nach ISO 7137, EN 2350 Abschn. 5.4.3 |
| Explosionsdichtheit | Prüfung nach VG 95210, Bl. 10 |
| Betriebshöhe | ≤ 22 000 m über NN |
| Masse | ca. 20,6 g mit Zubehör ohne Hilfskontakt ca. 24,6 g mit Zubehör und Hilfskontakt |
Zulassungen bzw. Bauarten:
| Prüfstelle | Prüfnorm | Nennspannung | Nennstrombereich |
| UL | UL 1077 | DC 50 V | 0,5 A…25 A |
| Bw | VG 95345, part 6 | AC 115 V, 400 Hz DC 28 V |
1 A…25 A 1 A…25 A |
| Bw | EN 2495-…U / -…M |
AC 115 V, 400 Hz DC 28 V |
1 A…25 A 1 A…25 A |
| Bw | LN 29887 | AC 115 V, 400 Hz DC 28 V |
5 A…25 A 5 A…25 A |
| Bw | EN 3773-004 | AC 115 V, 400 Hz DC 28 V |
1 A…25 A 1 A…25 A |
| Dep. of the Navy | MS 3320 | AC 115 V, 400 Hz DC 28 V |
1 A…20 A 1 A…20 A |
| Airbus | EN 2995-004 | AC 115 V, 400 Hz DC 28 V |
1 A…25 A 1 A…25 A |
| Airbus | EN 2995-005 | AC 115 V, 400 Hz DC 28 V |
1 A…25 A 1 A…25 A |
| Artikelname | 4120-G113-K1M1-A1S0ZS-5A ETA Thermischer Leistungsschutzschalter |
|---|---|
| ARTNR | 24-00402 |
| Gewicht (KG) | 0.021700 |
| Ausführung | 1 ohne galvanische Trennung |
| Ausführung: Kommunikation, Schnittstelle | 01 analog Signal |
| Herstellungsland | Indonesien |
| Anschlussform Hauptanschlüsse | K1 Schraubklemmen mit metr. Gewinde K14 (M4) |
| Baureihe | 4120 |
| Hilfskontakt | S0 ohne Hilfskontakt |
| Betätigungselement | Druckknopf |
| Zubehör für Gewindehals | 3 Sechskantmutter M12x1, Alu, Fächerscheibe 12,1/17,2, lose bei |
| Unterspannungsmodul | keine |
| Zubehör Klemmscheiben | 1 Federscheibe A4 montiert |
| Trennwand | Z ohne Trennwand |
| Betriebsspannung | DC 24 V Nennspannung DC 24 V |
| Polzahl | 1-polig thermisch geschützt |
| Montageart | G Gewindehalsbefestigung mit Temperaturkompensation |
| Abmessung und Form (Gewindehals) | 1 M12x1x6,3, Alu |
| Kennlinie | M1 Thermisch 1,15 - 1,4 x IN |
| Zubehör Klemmschrauben | A Linsenschraube mit Kreuzschlitz M4x6 montiert |
| Zusatzfunktion | 0 ohne |
| Farbe d. Betätigungselementes | S schwarz, Schrift lesbar wenn Arretierungsnase oben (Stromstärkenprägung...) |
| Traub Bestellnummer | 4120-G113-K1M1-A1S0ZS-5A |
| Statistische Warennummer | 85362010 |
| Hersteller | E-T-A |
| Hersteller Nummer | 4120-G113-K1M1-A1S0ZS-5A |
