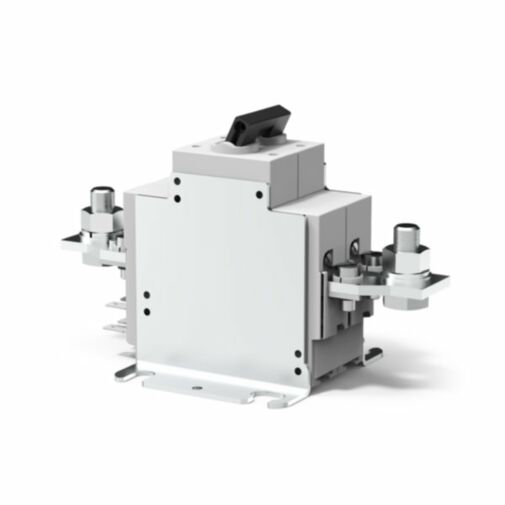

437-K60-1-07-100A ETA Thermisch magnetischer Schutzschalter
E-T-A Thermisch magnetischer Schutzschalter
einpoliger thermisch-magnetischer Batterieschutzschalter
Nennspannung 100 A
- 10 für jeweils 569,59 € kaufen und 16% sparen
- 100 für jeweils 329,56 € kaufen und 51% sparen
Einpoliger, thermisch-magnetischer Batterieschutzschalter mit Kipphebelbetätigung und hohem Schaltvermögen. Zuverlässiges Schaltverhalten durch Sprungschaltmechanismus und unbeeinflussbare Freiauslösung. Verschiedene Gehäuse, Auslösecharakteristiken, Hilfskontakte und Fernsteuerung erlauben vielfältige Einsatzmöglichkeiten.
Typische Anwendungsgebiete:
Batterie- und Kabelschutz in Kraftfahrzeugen, Schienenfahrzeugen, Schiffen etc.
| Nennspannung |
DC 110 V (höhere Spannungen auf Anfrage) |
| Nennstrombereich |
40...240 A (höhere Ströme auf Anfrage) |
| Hilfsstromkreis | 6 A bei DC 28 V |
| Umgebungstemperatur | -40...60 °C |
| Isolationskoordination (IEC 60664) | 6 kV/3 |
|
Spannungsfestigkeit Hauptstrom- zu Hilfsstromkreis 11-12 |
Prüfspannung AC 3 000 V |
| Isolationswiderstand | > 100 MΩ (DC 500 V) |
| Schaltvermögen Icn | DC 28 V: 10 000 A, L/R = 0 ms DC 28 V: 7 500 A, L/R = 13 ms |
|
Fernausschaltung (-FA) elektrisch Erregerspannung |
|
|
Ferneinschaltung (-FC) elektrisch: Erregerspannung |
DC 12 V bzw. DC 24 V ca. 30 A bzw. ca. 15 A 0,1 sec < tein < 1,2 sec / taus > 60 sec < 100 msec |
| Schutzart (IEC 60529) | Betätigungsbereich IP40 Anschlussbereich IP00 mit B-Gehäuse IP54 erreichbar mit C-Gehäuse IP65 |
|
Schwingungsfestigkeit Kennlinie 07: |
3 g (60-500 Hz), ± 0,23 mm (10-60 Hz) |
| Stoßfestigkeit | Kennlinie 06: 20 g (11 ms) Kennlinie 07: 25 g (11 ms), 15 g (11 ms) für -FA/-FC in Stoßrichtung 6 Prüfung nach IEC 60068-2-27, Test Ea |
| Korrosionsfestigkeit | 48 Std. in 5 % Salznebel, Prüfung nach IEC 60068-2-11, Test Ka |
| Feuchtigkeitsprüfung | 240 Std. in 95 % rel. Feuchte, Prüfung nach IEC 60068-2-78, Test Cab |
| Masse |
ca. 900 g Grundgerät |
| Lebensdauer |
10 000 Schaltspiele bei elektr. Fernsteuerung |
| Artikelname | 437-K60-1-07-100A ETA Thermisch magnetischer Schutzschalter |
|---|---|
| ARTNR | 24-01042 |
| Gewicht (KG) | 0.659700 |
| Montageart | K60 Flanschanschluss DIN 46206, Bl.2, Form1, M10 |
| Befestigung | Sockelbefestigung |
| Herstellungsland | Deutschland |
| Anschlussform Hauptanschlüsse | P10 Flachstecker DIN 46244-A6,3-0,8 |
| Baureihe | 437 |
| Kennlinie | Mittelträge Auslösekennlinie (Standard) |
| Polzahl | 1-polig geschützt |
| Hilfskontakt Anschlussform | 1 wie Hauptkontaktanschlüsse |
| Nennstrombereich | 100 A |
| Zusatzfunktion/Zubehör | ohne |
| Traub Bestellnummer | 437-K60-1-07-100A |
| Statistische Warennummer | 85362090 |
| Hersteller | E-T-A |
| Hersteller Nummer | 437-K60-1-07-100A |
| Betätigungselement | 2 Kipphebel |
