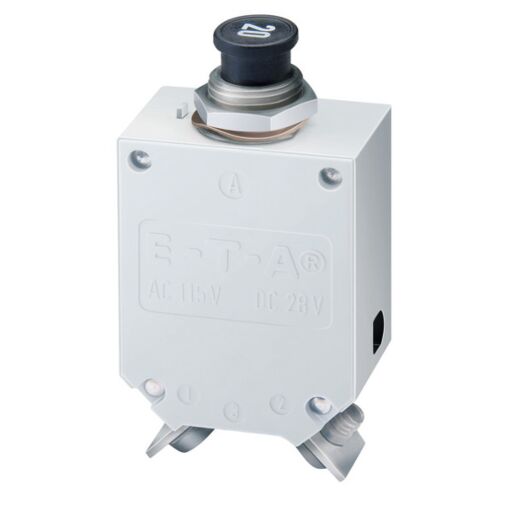

482-G111-K1M1-A1S0-20A ETA Leistungsschutzschalter
Nennstrom 20 A
Nennspannung AC 115 V (400 Hz); DC 28 V
Gewindehalsbefestigung M 12 x 1
Anschlüsse Schraubklemmen M 4
Kennlinie thermisch 1,15 - 1,4 x IN
Nennspannung AC 115 V (400 Hz); DC 28 V
Gewindehalsbefestigung M 12 x 1
Anschlüsse Schraubklemmen M 4
Kennlinie thermisch 1,15 - 1,4 x IN
142,79 €
- 10 für jeweils 119,70 € kaufen und 16% sparen
- 100 für jeweils 69,26 € kaufen und 51% sparen
Lieferung in 113 bis 115 Tagen
482-G111-K1M1-A1S0-20A ETA Leistungsschutzschalter hat eine Mindestbestellmenge von 1 Stück
Nicht lagernd, Artikel wird für Sie nachbestellt.
ARTNR
24-01740
Zubehör
Artikel dem Warenkorb hinzufügen oder Alles auswählen
-
X 200 801 03 Schutzkappe schwarz für Baureihe 482..2-5700..2-640014,42 €Inkl. 19% MwSt., zzgl. Versand
Einpoliger, thermischer Schutzschalter mit Gewindehalsbefestigung, Druck/Zug-Betätigung, hohem Schaltvermögen und wahlweise Hilfskontakten.
Zuverlässiges Schaltverhalten durch Sprungschaltmechanismus und unbeeinflussbare Freiauslösung.
Typische Anwendungsgebiete:
Land-, Luft- und Wasserfahrzeuge, Anlagenbau
| Nennspannung | AC 115 V (400 Hz); DC 28 V AC 230 V (50/60 Hz) auf Anfrage |
| Nennstrom | 7,0 A |
| Hilfsstromkreis | 0,5 A, DC 28 V |
| Lebensdauer | 10 000 Schaltspiele mechanisch oder 5 000 Schaltspiele mit 1 x IN |
| Umgebungstemperatur | -55...75 °C |
| Isolationskoordination | (IEC 60664) 1,5 kV/3 |
| Spannungsfestigkeit Betätigungsbereich Hauptstrom- zu Hilfsstromkreis |
Prüfspannung AC 1 500 V Prüfspannung AC 1 500 V |
| Isolationswiderstand | > 100 MΩ (DC 500 V) |
| Schaltvermögen Icn | 0,1...2,5 A 15 x IN 3...3,5 A 250 A DC / 150 A AC 4...7 A 500 A 7,5...50 A 6 000 A DC / 1 000 A AC 35...50 A mit Hilfskontakt: 3 000 A DC / 1 000 A AC |
| Schutzart (IEC 60529) | Betätigungsbereich IP40 |
| Anschlussbereich | IP00 |
| Schwingungsfestigkeit | 10 g (55-2000 Hz), ± 0,76 mm (10-55 Hz) Prüfung nach VG 95210, Bl. 19 |
| Stoßfestigkeit | 50 g (11 ms), Prüfung nach VG 95210, Bl. 28 |
| Korrosionsfestigkeit | 8 Std. in 5 % Salznebel, Prüfung nach VG 95210, Bl. 2 |
| Feuchtigkeitsprüfung | 240 Std. in 95 % rel. Feuchte, Prüfung nach VG 95210, Bl. 7 |
| Explosionsdichtheit | Prüfung nach VG 95210, Bl. 10 |
| Masse | ca. 41 g ohne Hilfskontakt |
Zulassungen:
| Prüfstelle | Prüfnorm | Nennspannung | Nennstrombereich |
| UL | UL 1077 | DC 72 V | 0,1 A…50 A |
| CSA | C22.2 No 235 | DC 72 V | 0,1 A…50 A |
| Bw | VG 95345, part 21 | DC 28 V | 0,5 A…50 A |
| Artikelname | 482-G111-K1M1-A1S0-20A ETA Leistungsschutzschalter |
|---|---|
| ARTNR | 24-01740 |
| Gewicht (KG) | 0.041000 |
| Hilfskontakt | S0 ohne Hilfskontakt |
| Herstellungsland | Deutschland |
| Anschlussform Hauptanschlüsse | K1 Schraubklemmen mit metr. Gewinde M4 |
| Ausführung: Kommunikation, Schnittstelle | 01 analog Signal |
| Baureihe | 482 |
| Ausführung | 1 ohne galvanische Trennung |
| Zubehör für Gewindehals -1- | 1 Wellscheibe 12/15 montiert |
| Hersteller | E-T-A |
| Hersteller Nummer | 482-G111-K1M1-A1S0-20A |
| Zusatzfunktion | 0 ohne |
| Zubehör Klemmscheiben | 1 Federscheibe DIN 137-B4, montiert |
| Zubehör Klemmschrauben | A Flachkopfschraube (ISO 1580) M4x6, montiert |
| Zubehör für Gewindehals -2- | 1 Sechskantmutter M12x1 vernickelt |
| Betätigungselement | Druckknopf |
| Unterspannungsmodul | keine |
| Betriebsspannung | DC 24 V Nennspannung DC 24 V |
| Polzahl | 1-polig thermisch geschützt |
| Montageart | G1 Gewindehals M12x1 vernickelt |
| Kennlinie | M1 Thermisch 1,15 - 1,4 x IN |
| Statistische Warennummer | 85362010 |
| Traub Bestellnummer | 482-G111-K1M1-A1S0-20A |
