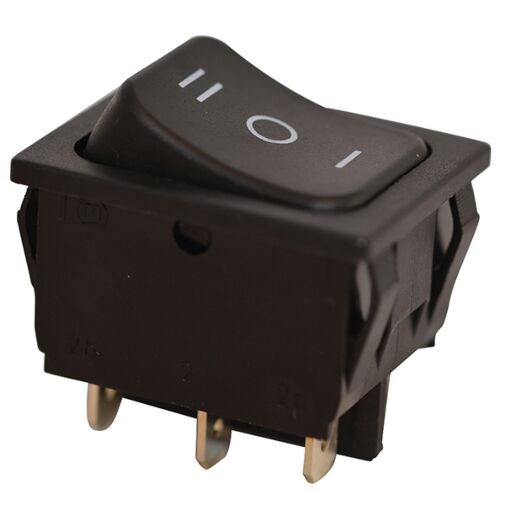

508 A Wippschalter zweipolig Marquardt 1839.1507
508 A Wippschalter zweipolig Marquardt 1839.1507
Zweipoliger Wippschalter
8,46 €
Inkl. 19% MwSt., zzgl. Versand
Lieferung in 1 bis 3 Tagen innerhalb Deutschlands.
Auf Lager
265 Produkte sind für Sie verfügbar
Zubehör
Artikel dem Warenkorb hinzufügen oder Alles auswählen
Produktnummer 1839.1507
Produktfamilie
Wippschalter
Betätigungsart
direkt
ROHS Konform
ja
Schaltfunktion
Umschalter mit AUS-Stellung in der Mitte (DPDT - Center OFF)
Material fester Kontakt
Cu versilbert
Polzahl
2 - polig
Anschlüsse
Steckanschluss, 4.8 x 0.8
Mechanische Lebensdauer
5E4
Schaltleistung IEC
6 (4) A 250 V AC 1E4
Schaltleistung Nordamerika
6 A 125 - 250 V AC 1/8 HP
Übergangswiderstand (Neuzustand)
< 100 (1 A 12 V DC) mOhm
Isolationswiderstand (Neuzustand)
> 100 (500 V DC) MOhm
Spannungsfestigkeit bei 250 V
Funktionsisolierung / Basisisolierung
1 500 V
verstärkte Isolierung
3 000 V
kleiner Kontaktabstand
500 V
Kriechstromfestigkeit
250 PTI
Isolationsabstand
nach EN 61058 für verstärkte bzw. doppelte Isolierung
Schutzart
Anschluss
IP 40
Betätiger
IP 40
Temperaturbereich
-20 °C ... +105 °C
Temperaturbereich
-20 °C ... +55 °C
Lagertemperatur
-40 °C ... +80 °C
Entflammbarkeit
UL 94 V-2
Glühdrahttesttemperatur
850 °C
Betätiger und Zusatzbetätiger
Wippe: PA, schwarz, Kennzeichnung weiß
Gehäusebeschreibung
Gehäuse: PA, schwarz
Anschlussoberfläche
Lageranschluss
versilbert
Außenanschluss
versilbert
Kontaktmaterial
Ag
Kontaktabstand
≥ 3 mm
Rating Code UL
R 58
Kontaktart
Abhebekontakt
Aufsteckkraft der Steckhülsen
≤ 80 N
Prüfzeichen
CSA / UL / ENEC 05
Geeignet für Geräte der Schutzklasse
II
Zusatzbeschriftung
Herstellort, - jahr, - woche nach DIN EN 60062
Befestigungsart
Rastbefestigung
X Y Z
0.75 ... 1.25
30 -0.1
22 +0.2
1.25 ... 2
30.2 -0.1
22 +0.2
2 ... 3
30.6 -0.1
22 +0.2
X = Gerätewanddicke
Verschmutzungsgrad
3
Stehstoßspannung Bemessungswert
2500 V
Technische Daten
Artikelname
508 A Wippschalter zweipolig Marquardt 1839.1507
ARTNR
10-01543
Gewicht (KG)
0.009800
Schaltfunktion
Umschalter
Hersteller Nummer
01839.1507-01
Schaltleistung
6 (4) A 250 V AC
Herstellungsland
Tunesien
Traub Bestellnummer
508 A
Rahmenmaße
31,5 x 25 mm
Statistische Warennummer
85365080
Anschluss
Steckanschluss 4,8x0,8mm
Betätiger
Wippe unbeleuchtet
Polzahl
zweipolig
Hersteller
Marquardt
Gehäusefarbe
schwarz
