567 Druckschalter zweipolig beleuchtet Marquardt 1660.5202
567 Druckschalter zweipolig beleuchtet Marquardt 1660.5202

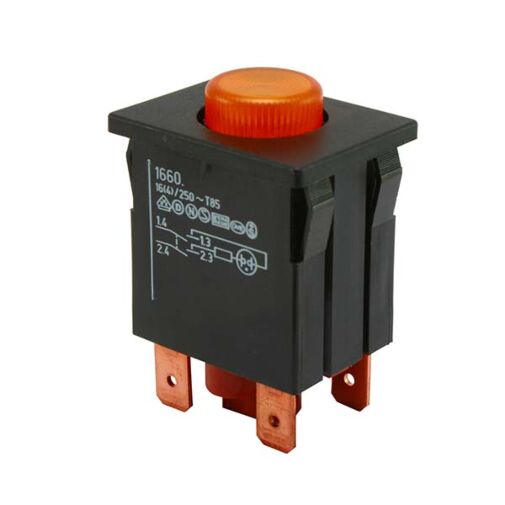

Zweipoliger Druckschalter beleuchtet orange
24,75 €
Inkl. 19% MwSt., zzgl. Versand
Lieferung in 1 bis 3 Tagen innerhalb Deutschlands.
Auf Lager
8 Produkte sind für Sie verfügbar
Zubehör
Artikel dem Warenkorb hinzufügen oder Alles auswählen
Produktnummer 1660.5201
Produktfamilie
Druckschalter
Betätigungsart
direkt
ROHS Konform
ja
Schaltfunktion
Ausschalter (SPST)
Material fester Kontakt
Ag
Polzahl
2 - polig
Anschlüsse
Steckanschluss, 6.3 x 0.8
Mechanische Lebensdauer
5E4
Schaltleistung IEC
16 (4) A 250 V AC 1E4
Übergangswiderstand (Neuzustand)
< 100 (1 A 12 V DC) mOhm
Isolationswiderstand (Neuzustand)
> 100 (500 V DC) MOhm
Spannungsfestigkeit bei 250 V
Funktionsisolierung / Basisisolierung
1 500 V
verstärkte Isolierung
3 000 V
kleiner Kontaktabstand
500 V
Kriechstromfestigkeit
250 PTI
Isolationsabstand
nach EN 61058 für verstärkte bzw. doppelte Isolierung
Schutzart
Anschluss
IP 40
Betätiger
IP 54
Temperaturbereich
-20 °C ... +85 °C
Temperaturbereich
-20 °C ... +55 °C
Lagertemperatur
-40 °C ... +80 °C
Entflammbarkeit
UL 94 V-2
Glühdrahttesttemperatur
850 °C
Betätiger und Zusatzbetätiger
Drücker: PC, transparent orange, Durchmesser 15.5
Gehäusebeschreibung
Gehäuse: PA, schwarz
Anschlussoberfläche
Lageranschluss
Cu
Außenanschluss
Cu
Kontaktmaterial
Ag
Kontaktabstand
≥ 3 mm
Beleuchtung
Funktionsbeleuchtung: Glimmleuchte, 230 V, orange
Kontaktart
Sprungkontakt
Aufsteckkraft der Steckhülsen
≤ 80 N
Schaltkraft
ca. 8 N
Prüfzeichen
ENEC 05
Geeignet für Geräte der Schutzklasse
II
Sonstiges
Einbautiefe 39.8 / Gummidichtung zwischen Gehäuse und Drücker
Befestigungsart
Rastbefestigung
X Y Z
0.75 ... 1.0
30 +0.1
22.2 +0.2
1.0 ... 1.5
30.2 +0.1
22.2 +0.2
1.5 ... 3.0
30.4 +0.1
22.2 +0.2
X = Gerätewanddicke
Verschmutzungsgrad
3
Technische Daten
Artikelname
567 Druckschalter zweipolig beleuchtet Marquardt 1660.5202
ARTNR
10-01134
Gewicht (KG)
0.020500
Hersteller Nummer
1660.5201
Hersteller
Marquardt
Schaltleistung
16 (4) A 250 V AC
Gehäusefarbe
schwarz
Betätiger
Drücker beleuchtet orange
Traub Bestellnummer
567
Rahmenmaße
33 x 25 mm
Schaltfunktion
Ausschalter
Polzahl
zweipolig
Herstellungsland
Tunesien
Statistische Warennummer
85365080
Anschluss
Steckanschluss 6,3x0,8mm
