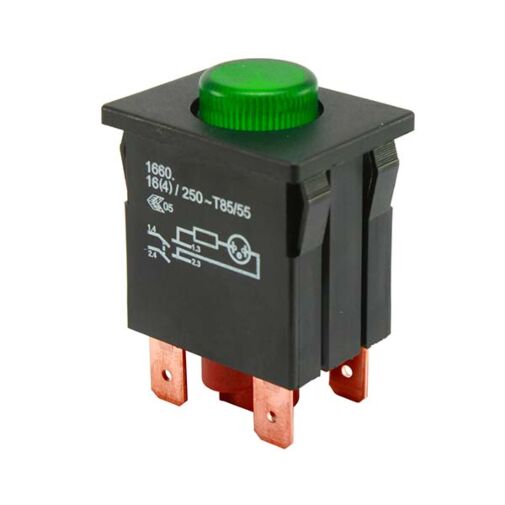

568 Druckschalter zweipolig beleuchtet Marquardt 1660.5202
568 Druckschalter zweipolig beleuchtet Marquardt 1660.5202
Zweipoliger Druckschalter beleuchtet grün
24,75 €
Inkl. 19% MwSt., zzgl. Versand
Lieferung in 1 bis 3 Tagen innerhalb Deutschlands.
Auf Lager
107 Produkte sind für Sie verfügbar
Zubehör
Artikel dem Warenkorb hinzufügen oder Alles auswählen
Produktnummer 1660.5202
Produktfamilie
Druckschalter
Betätigungsart
direkt
ROHS Konform
ja
Schaltfunktion
Ausschalter (SPST)
Material fester Kontakt
Ag
Polzahl
2 - polig
Anschlüsse
Steckanschluss, 6.3 x 0.8
Mechanische Lebensdauer
5E4
Schaltleistung IEC
16 (4) A 250 V AC 1E4
Übergangswiderstand (Neuzustand)
< 100 (1 A 12 V DC) mOhm
Isolationswiderstand (Neuzustand)
> 100 (500 V DC) MOhm
Spannungsfestigkeit bei 250 V
Funktionsisolierung / Basisisolierung
1 500 V
verstärkte Isolierung
3 000 V
kleiner Kontaktabstand
500 V
Kriechstromfestigkeit
250 PTI
Isolationsabstand
nach EN 61058 für verstärkte bzw. doppelte Isolierung
Schutzart
Anschluss
IP 40
Betätiger
IP 54
Temperaturbereich
-20 °C ... +85 °C
Temperaturbereich
-20 °C ... +55 °C
Lagertemperatur
-40 °C ... +80 °C
Entflammbarkeit
UL 94 V-2
Glühdrahttesttemperatur
850 °C
Betätiger und Zusatzbetätiger
Drücker: PC, transparent orange, Durchmesser 15.5
Gehäusebeschreibung
Gehäuse: PA, schwarz
Anschlussoberfläche
Lageranschluss
Cu
Außenanschluss
Cu
Kontaktmaterial
Ag
Kontaktabstand
≥ 3 mm
Beleuchtung
Funktionsbeleuchtung: Glimmleuchte, 230 V, grün
Kontaktart
Sprungkontakt
Aufsteckkraft der Steckhülsen
≤ 80 N
Schaltkraft
ca. 8 N
Prüfzeichen
ENEC 05
Geeignet für Geräte der Schutzklasse
II
Sonstiges
Einbautiefe 39.8 / Gummidichtung zwischen Gehäuse und Drücker
Befestigungsart
Rastbefestigung
X Y Z
0.75 ... 1.0
30 +0.1
22.2 +0.2
1.0 ... 1.5
30.2 +0.1
22.2 +0.2
1.5 ... 3.0
30.4 +0.1
22.2 +0.2
X = Gerätewanddicke
Verschmutzungsgrad
3
Technische Daten
Artikelname
568 Druckschalter zweipolig beleuchtet Marquardt 1660.5202
ARTNR
10-01135
Gewicht (KG)
0.020200
Hersteller Nummer
1660.5202
Hersteller
Marquardt
Schaltleistung
16 (4) A 250 V AC
Gehäusefarbe
schwarz
Betätiger
Drücker beleuchtet grün
Traub Bestellnummer
568
Rahmenmaße
33 x 25 mm
Schaltfunktion
Ausschalter
Polzahl
zweipolig
Herstellungsland
Tunesien
Statistische Warennummer
85365080
Anschluss
Steckanschluss 6,3x0,8mm
