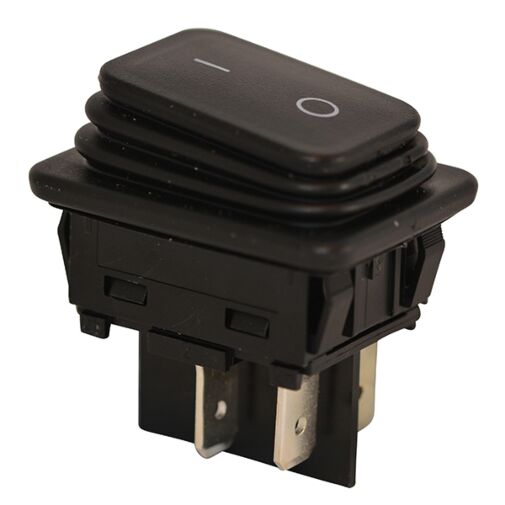

602 Wippschalter zweipolig Marquardt 1932.3112
Zweipoliger Wippschalter
Ausschalter
Steckanschluss 6,3 x 0,8 mm
Kennzeichnung weiß: 0 - I
20 (4) A 250 V 1E4 T105/55
10 (8) A 250 V AC 5E4
TRAUB-Bestellnummer 602
Einbaumaße wie KEDU HY52
Produktnummer | 1935.3112 | |||||||||
Produktfamilie | Wippschalter | |||||||||
Betätigungsart | direkt | |||||||||
Einschaltdauerstrom (Kapazitiv) | 5 A | |||||||||
Einschaltspitzenstrom (Kapazitiv) | 120 A | |||||||||
ROHS Konform | ja | |||||||||
Schaltfunktion | Ausschalter (DPST) | |||||||||
Material fester Kontakt | Ag | |||||||||
Polzahl | 2 - polig | |||||||||
Anschlüsse | Steckanschluss, 6.3 x 0.8 | |||||||||
Mechanische Lebensdauer | 5E4 | |||||||||
Schaltleistung IEC | 16 (16) A 127 V AC 16.1 (8) A 250 V AC 5E4 20 (10) A 250 V AC |
|||||||||
Übergangswiderstand (Neuzustand) | < 100 (1 A 12 V DC) mOhm | |||||||||
Isolationswiderstand (Neuzustand) | > 100 (500 V DC) MOhm | |||||||||
Spannungsfestigkeit bei 250 V |
|
|||||||||
Kriechstromfestigkeit | 250 PTI | |||||||||
Isolationsabstand | nach EN 61058 für verstärkte bzw. doppelte Isolierung | |||||||||
Schutzart |
|
|||||||||
Temperaturbereich | -30 °C ... +100 °C | |||||||||
Temperaturbereich | -30 °C ... +55 °C | |||||||||
Lagertemperatur | -40 °C ... +80 °C | |||||||||
Entflammbarkeit | UL 94 V-2 | |||||||||
Glühdrahttesttemperatur | 850 °C | |||||||||
Betätiger und Zusatzbetätiger | Hartkomponente: PC, schwarz, Kennzeichnung weiß Weichkomponente: TPU, schwarz |
|||||||||
Gehäusebeschreibung | Gehäuse: PA, schwarz Sockel: PA, schwarz |
|||||||||
Anschlussoberfläche |
|
|||||||||
Kontaktmaterial | Ag | |||||||||
Kontaktabstand | ≥ 3 mm | |||||||||
Beleuchtung | Funktionsbeleuchtung: Glimmleuchte, 250 V, rot | |||||||||
Kontaktart | Abhebekontakt | |||||||||
Aufsteckkraft der Steckhülsen | ≤ 80 N | |||||||||
Schaltkraft | 3 - 8 N | |||||||||
Prüfzeichen | ENEC 15 / cULus | |||||||||
Geeignet für Geräte der Schutzklasse | II | |||||||||
Zusatzbeschriftung | Herstelljahr/-woche nach DIN EN 60062 | |||||||||
Befestigungsart | Rastbefestigung
|
|||||||||
Verschmutzungsgrad | 3 |
Artikelname | 602 Wippschalter zweipolig Marquardt 1932.3112 |
---|---|
ARTNR | 10-02419 |
Gewicht (KG) | 0.012800 |
Schaltfunktion | Ausschalter |
Hersteller Nummer | 01932.3112-03 |
Schaltleistung | 20 (4) A 250 V AC |
Herstellungsland | Tunesien |
Traub Bestellnummer | 602 |
Rahmenmaße | 36,4 x 27,8 mm |
Statistische Warennummer | 85365080 |
Schalter Kennzeichnung | Kennzeichnung in weiß: 0 - I |
Anschluss | Steckanschluss 6,3x0,8mm |
Betätiger | Wippe unbeleuchtet |
Polzahl | zweipolig |
Hersteller | Marquardt |
Gehäusefarbe | schwarz |
