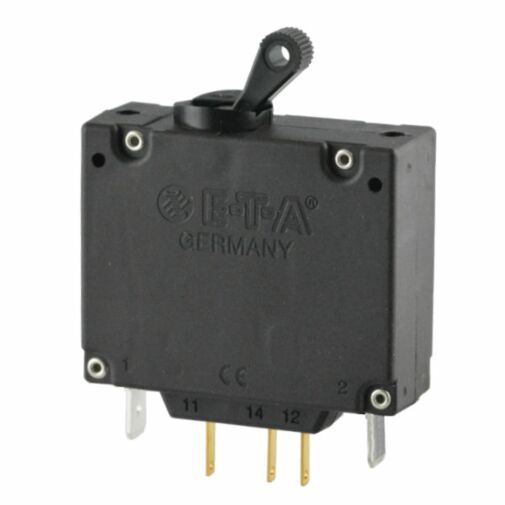

8340-F410-P1K1-A3H142-5A ETA Hydraulisch magnetischer Schutzschalter
E-T-A Hydraulisch magnetischer Schutzschalter
2-polig geschützt, hydraulisch magnetisch verzögert
Ohne Hilfskontakte
Nennstrombereich 5 A
- 10 für jeweils 85,92 € kaufen und 16% sparen
- 100 für jeweils 49,72 € kaufen und 51% sparen
Artikel dem Warenkorb hinzufügen oder Alles auswählen
-
X 211 119 01 ETA-Schutzkappe24,60 €
Ein- und mehrpoliger Schutzschalter mit magnetischer oder hydraulisch-magnetischer Auslösung, Kipphebelbetätigung, Frontmontage, verschiedenen Kennlinien und wahlweise Hilfskontakten. Eine präzise Schaltmechanik gewährleistet unbeeinflussbare Freiauslösung und zuverlässige Abschaltung bereits bei kleinsten Überströmen. Geringe Temperaturempfindlichkeit bei Nennlast. Erfüllt die Geräteschutzschalternorm EN 60934 (IEC 60934): S-Typ, HM oder MO.
Typische Anwendungsgebiete
Stromversorgungen, Schaltanlagen, Steuer- und Regeltechnik, Telekommunikation, Festnetz und Mobilfunk
Technische Daten
| Nennspannung |
3 AC 415 V; AC 240 V (50/60 Hz); DC 80 V |
| Nennstrombereich | 0,02...50 A DC 0,02...30 A AC |
| Hilfsstromkreis | AC 240 V 6 A DC 28 V 3 A DC 65 V 1 A DC 80 V 0,5 A |
| Lebensdauer | 3 AC 415 V, AC 240 V: 0,02...30 A 6 000 Schaltspiele mit 1 x IN, induktiv 10 000 Schaltspiele mit 1 x IN, ind.arm DC 80 V: 0,02...25 A 6 000 Schaltspiele mit 1 x IN, induktiv 0,02...30 A 10 000 Schaltspiele mit 1 x IN, ind.arm |
| Umgebungstemperatur | -40 °C...85 °C |
|
Isolationskoordination |
2,5 kV/2 (IEC 60664) verstärkte Isolation im Betätigungsbereich |
| Spannungsfestigkeit Betätigungsbreich Line zu Load Pol zu Pol (2- u. 3polig) Haupt- zu Hilfsstromkreis Schalt- zu Auslösekreis (Ausführung X) |
Prüfspannung AC 3 000 V Prüfspannung AC 1 500 V Prüfspannung AC 1 500 V Prüfspannung AC 3 000 V Prüfspannung AC 1 500 V |
| Isolationswiderstand | > 100 MΩ (DC 500 V) |
| Schaltvermögen 6 x IN bei AC; IEC 60934 - Prüfreihe E |
6 x IN bei AC; 4 x IN bei DC |
| Schaltvermögen (UL 1077) | AC: 1-polig AC 240 V/3 500 A AC 240 V/3 500 A 2-polig AC 240 V/3 500 A AC2 40 V/5 000 A 3-polig 3 AC 240 V/3 500 A 3 AC 240 V/5 000 A DC: |
| Schutzart (IEC 60529) | Betätigungsbereich IP40 Anschlussbereich IP00 |
| Schwingungsfestigkeit | (UL 1077) 0,02...20 A 25...30 A AC: 1-polig AC 240 V/3 500 A AC 240 V/3 500 A 2-polig AC 240 V/3 500 A AC2 40 V/5 000 A 3-polig 3 AC 240 V/3 500 A 3 AC 240 V/5 000 A DC: 1-polig 0,02...50 A DC 80 V/3 500 A 2-polig 0,02...30 A DC 80 V/3 500 A |
| Schwingungsfestigkeit Bei Kennlinien F1, F2: |
Einbaulage Kipphebel nach unten: bei 0,9 x IN 10 g (57-2000 Hz) ± 0,76 mm (10-57 Hz) Übrige Einbaulagen: 10 g (57-2000 Hz) bei IN alle Einbaulagen bei 0,8 x IN 10 g (57-2000 Hz) ± 0,76 mm (10-57 Hz) Prüfung nach IEC 60068-2-6, Test Fc, 10 Frequenzzyklen/Achse |
| Stoßfestigkeit Stoßrichtung 1, 2, 3, 4, 5: Stoßrichtung 6: Kennlinien F1, F2: |
100 g (11 ms) bei IN 100 g (11 ms) bei 0,8 x IN 100 g (11 ms) bei 0,8 x IN Prüfung nach IEC 60068-2-27, Test Ea |
| Korrosionsfestigkeit | 96 Std. in 5 % Salznebel, Prüfung nach IEC 60068-2-11, Test Ka |
| Feuchtigkeitsprüfung | 240 Std. in 95 % rel. Feuchte, Prüfung nach IEC 60068-2-78, Test Cab |
| Masse | ca. 65 g pro Pol |
Zulassungen
| Prüfstelle | Prüfnorm | Nennspannung | Nennstrombereich |
| VDE |
IEC / EN |
AC 240/415 V AC 240 V DC 80 V |
0,02 A…30 A 0,02 A…30 A 0,02 A…50 A |
| UL | UL 1077 | AC 250 V DC 80 V DC 80 V |
0,02 A…30 A 0,02 A…50 A 100 A (2 Pole parallel) |
| UL | UL 489A | DC 80 V | 0,05 A…30 A (1 + 2 polig) |
| CSA | C22.2 No 235 |
AC 250 V DC 80 V |
0,02 A…30 A 0,02 A…30 A |
| CQC | GB 17701 | AC 240/415 V AC 240 V DC 80 V |
0,02 A…30 A 0,02 A…30 A 0,02 A…50 A |
| QPL Sweden Defence Material Admin. |
MIL-C- 55629 |
AC 240 V DC 50 V AC 240 V AC 240 / 415 V |
1 A…30 A (8340-F410) 1 A…30 A (8340-410) 1 A…30 A (8340-F420) 1 A…30 A (8340-F430) |
| Artikelname | 8340-F410-P1K1-A3H142-5A ETA Hydraulisch magnetischer Schutzschalter |
|---|---|
| ARTNR | 24-01009 |
| Gewicht (KG) | 0.060800 |
| Herstellungsland | Deutschland |
| Hilfskontaktvarianten | H1 mit Hilfskontakten, hauchvergoldet |
| Hilfskontaktfunktion | 1 Wechsler |
| Hilfskontakt-Anschlussform | Flachstecker DIN 46244-A2, 8-0,5 |
| Farbe sowie Art des Betätigungselementes | A schwarz |
| Zubehör | 0 ohne Zubehör |
| Nennstrom | 5 A |
| Abmessung und Form | 4 mit Befestigungsmuttern M3 |
| Baureihe | 8340 |
| Montageart | F Flanschbefestigung |
| Polzahl | 1-polig geschützt |
| Hersteller Nummer | 8340-F410-P1K1-A3H142-5A |
| Hersteller | E-T-A |
| Anschlussform | P1 Flachstecker DIN 46244-A6,3x0,8 |
| Statistische Warennummer | 85362010 |
| Traub Bestellnummer | 8340-F410-P1K1-A3H142-5A |
| Kennline | K1 Flinke Auslösekennlinie hydraulisch verzögert DC |
