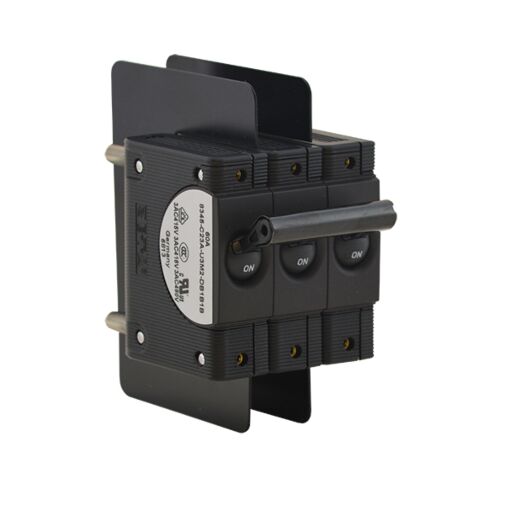

8345-C23A-U3T2-DB1B2B-80A ETA hydraulisch magnetischer Schutzschalter
E-T-A Hydraulisch magnetischer Schutzschalter
3-polig geschützt
Nennspannung 3 AC 415 V
Nennstrom 80 A
3-polig geschützt
Nennspannung 3 AC 415 V
Nennstrom 80 A
311,79 €
- 10 für jeweils 261,38 € kaufen und 16% sparen
- 100 für jeweils 151,24 € kaufen und 51% sparen
Lieferung in 57 bis 59 Tagen
8345-C23A-U3T2-DB1B2B-80A ETA hydraulisch magnetischer Schutzschalter hat eine Mindestbestellmenge von 10 Stück
Nicht lagernd, Artikel wird für Sie nachbestellt.
ARTNR
24-01575
Ein- und mehrpolige Schutzschalter mit magnetischer oder hydraulischmagnetischer Auslösung, Kipphebelbetätigung, Frontmontage, verschiedenen Kennlinien und wahlweise Hilfskontakten. Eine präzise Schaltmechanik gewährleistet unbeeinflussbare Freiauslösung und zuverlässige Abschaltung bereits bei kleinsten Überströmen. Geringe Temperaturempfindlichkeit bei Nennlast. Erfüllen die Geräteschutzschalternorm EN 60934 (IEC 60934): S-Typ, HM.
Typische Anwendungen:
Geschäftsfeld Communication und Transportation für Stromversorgungen, Schaltanlagen, Steuer- und Regeltechnik
Technische Daten:
| Nennspannung | 3 AC 415 V; AC 277/480 V; AC 120/240 V; AC 240 V; DC 80 V (höhere Gleichspannungen auf Anfrage) |
| Nennstrombereich | 0,05...125 A höhere Nennströme auf Anfrage |
| Hilfsstromkreis | AC 240 V 6 A DC 28 V 3 A DC 65 V 1 A DC 80 V 0,5 A |
| Lebensdauer | 10 000 Schaltspiele mit 1 x IN |
| Umgebungstemperatur | -40 °C...85 °C |
| Isolationskoordination (IEC 60664) |
2,5 kV/2 verstärkte Isolation im Betätigungsbereich |
| Spannungsfestigkeit Betätigungsbreich Line zu Load Prüfspannung AC 1 500 V Pol zu Pol (2- u. 3polig) Haupt- zu Hilfsstromkreis Schalt- zu Auslösekreis (Ausführung X) |
Prüfspannung AC 3 000 V Prüfspannung AC 1 500 V Prüfspannung AC 1 500 V Prüfspannung AC 3 000 V Prüfspannung AC 1 500 V |
| Isolationswiderstand | > 100 MΩ (DC 500 V) |
| Schutzart (IEC 60529) | Betätigungsbereich IP40 Anschlussbereich IP00 |
| Schwingungsfestigkeit | Einbaulage Kipphebel nach unten: bei 0,9 x IN 10 g (57-2000 Hz) ± 0,76 mm (10-57 Hz) Übrige Einbaulagen: 10 g (57-2000 Hz) bei IN |
| Stoßfestigkeit | Stoßrichtung 1,2,3,4,5: 100 g (11 ms) bei IN Stoßrichtung 6: 100 g (11 ms) bei 0,8 x IN Kennlinien F1, F2: 100 g (11 ms) bei 0,8 x IN Prüfung nach IEC 60068-2-27, Test Ea, |
| Korrosionsfestigkeit | 96 Std. in 5 % Salznebel, Prüfung nach IEC 60068-2-11, Test Ka |
| Feuchtigkeitsprüfung | 240 Std. in 95 % rel. Feuchte, Prüfung nach IEC 60068-2-78, Test Cab |
| Masse | ca. 90 - 120 g pro Pol je nach Ausführung |
Zulassungen:
| Prüfstelle | Prüfnorm | Nennspannung | Nennstrombereich |
| VDE | IEC / EN 60934 |
AC 240/415 V AC 240 V DC 80 V |
0.016 A…80 A 0.016 A…80 A 0.02 A…125 A |
| UL | UL 1077 C22.2 No 235 |
AC 277/480 V AC 277 V DC 80 V |
0.02 A…70 A 0.02 A…70 A 0.02 A…125 A |
| UL | UL 489 C22.2 No 5 |
AC 120/240 V AC 240 V AC 120 V DC 80 V |
0.05 A…80 A (2 polig) 0.05 A…20 A (1 polig) 0.05 A…80 A (1 polig) 0.05 A…125 A (1+2 polig) |
| CSA | |||
| CQC | GB 17701 | AC 240/415 V AC 240 V DC 80 V DC 110 V |
0,02 A…80 A (3 polig) 0,02 A…80 A (1 + 2 polig) 0,02 A…125 A (1 + 2 polig) 0,05 A…125 A (1 + 2 polig) |
| Artikelname | 8345-C23A-U3T2-DB1B2B-80A ETA hydraulisch magnetischer Schutzschalter |
|---|---|
| ARTNR | 24-01575 |
| Gewicht (KG) | 0.373200 |
| Herstellungsland | Deutschland |
| Hilfskontaktfunktion | 4 1 Wechsler |
| Hilfskontakt-Anschlussform | 2 Flachstecker DIN 46244-A2,8-0,5 |
| Nennstrom | 80 A |
| Abmessung und Form | 2 mit großer Trennwand (für mehrpoligige AC-Anwendungen) |
| Baureihe | 8345 |
| Montageart | C Flanschbefestigung, eckiger Ausschnitt mit Befestigungsmutter M3 |
| Polzahl | 3-polig geschützt |
| Hersteller Nummer | 8345-C23A-U3T2-DB1B2B-80A |
| Hersteller | E-T-A |
| Anschlussform | U Gewindebolzen M6 ≤ 125 A |
| Statistische Warennummer | 85362090 |
| Traub Bestellnummer | 8345-C23A-U3T2-DB1B2B-80A |
| Nennspannung | B AC oder ≤ 80 V DC |
| Kennline | T2 Träge Auslösekennlinie hydraulisch verzögert AC 60/50 Hz |
| Farbauswahl | B1 Frontplatte schwarz / Betätigungselement schwarz / Halterung für Betätigungselement schwarz |
| Beschriftungsauswahl | B2 Frontplatte IN / Betätigungselement I – 0 (eingeprägt) / Halterung für Betätigungselement ON – OFF |
| Ausführung | D Standard |
| Anschlussvariante | 3 mit Scheibe und Mutter |
| Betätigung | A alle Pole mit Schalthebel |
