8345-F22B-L0T2-DB1B3B-16A ETA hydraulisch magnetischer Schutzschalter
E-T-A Hydraulisch magnetischer Schutzschalter
2-polig geschützt
Nennspannung 3 AC 415 V
Nennstrom 16 A
2-polig geschützt
Nennspannung 3 AC 415 V
Nennstrom 16 A
212,33 €
- 10 für jeweils 178,00 € kaufen und 16% sparen
- 100 für jeweils 102,99 € kaufen und 51% sparen
Lieferung in 57 bis 59 Tagen
8345-F22B-L0T2-DB1B3B-16A ETA hydraulisch magnetischer Schutzschalter hat eine Mindestbestellmenge von 10 Stück
Nicht lagernd, Artikel wird für Sie nachbestellt.
ARTNR
24-01129
Ein- und mehrpolige Schutzschalter mit magnetischer oder hydraulischmagnetischer Auslösung, Kipphebelbetätigung, Frontmontage, verschiedenen Kennlinien und wahlweise Hilfskontakten. Eine präzise Schaltmechanik gewährleistet unbeeinflussbare Freiauslösung und zuverlässige Abschaltung bereits bei kleinsten Überströmen. Geringe Temperaturempfindlichkeit bei Nennlast. Erfüllen die Geräteschutzschalternorm EN 60934 (IEC 60934): S-Typ, HM.
Typische Anwendungen:
Geschäftsfeld Communication und Transportation für Stromversorgungen, Schaltanlagen, Steuer- und Regeltechnik
Technische Daten:
| Nennspannung | 3 AC 415 V; AC 277/480 V; AC 120/240 V; AC 240 V; DC 80 V (höhere Gleichspannungen auf Anfrage) |
| Nennstrombereich | 0,05...125 A höhere Nennströme auf Anfrage |
| Hilfsstromkreis | AC 240 V 6 A DC 28 V 3 A DC 65 V 1 A DC 80 V 0,5 A |
| Lebensdauer | 10 000 Schaltspiele mit 1 x IN |
| Umgebungstemperatur | -40 °C...85 °C |
| Isolationskoordination (IEC 60664) |
2,5 kV/2 verstärkte Isolation im Betätigungsbereich |
| Spannungsfestigkeit Betätigungsbreich Line zu Load Prüfspannung AC 1 500 V Pol zu Pol (2- u. 3polig) Haupt- zu Hilfsstromkreis Schalt- zu Auslösekreis (Ausführung X) |
Prüfspannung AC 3 000 V Prüfspannung AC 1 500 V Prüfspannung AC 1 500 V Prüfspannung AC 3 000 V Prüfspannung AC 1 500 V |
| Isolationswiderstand | > 100 MΩ (DC 500 V) |
| Schutzart (IEC 60529) | Betätigungsbereich IP40 Anschlussbereich IP00 |
| Schwingungsfestigkeit | Einbaulage Kipphebel nach unten: bei 0,9 x IN 10 g (57-2000 Hz) ± 0,76 mm (10-57 Hz) Übrige Einbaulagen: 10 g (57-2000 Hz) bei IN |
| Stoßfestigkeit | Stoßrichtung 1,2,3,4,5: 100 g (11 ms) bei IN Stoßrichtung 6: 100 g (11 ms) bei 0,8 x IN Kennlinien F1, F2: 100 g (11 ms) bei 0,8 x IN Prüfung nach IEC 60068-2-27, Test Ea, |
| Korrosionsfestigkeit | 96 Std. in 5 % Salznebel, Prüfung nach IEC 60068-2-11, Test Ka |
| Feuchtigkeitsprüfung | 240 Std. in 95 % rel. Feuchte, Prüfung nach IEC 60068-2-78, Test Cab |
| Masse | ca. 90 - 120 g pro Pol je nach Ausführung |
Zulassungen:
| Prüfstelle | Prüfnorm | Nennspannung | Nennstrombereich |
| VDE | IEC / EN 60934 |
AC 240/415 V AC 240 V DC 80 V |
0.016 A…80 A 0.016 A…80 A 0.02 A…125 A |
| UL | UL 1077 C22.2 No 235 |
AC 277/480 V AC 277 V DC 80 V |
0.02 A…70 A 0.02 A…70 A 0.02 A…125 A |
| UL | UL 489 C22.2 No 5 |
AC 120/240 V AC 240 V AC 120 V DC 80 V |
0.05 A…80 A (2 polig) 0.05 A…20 A (1 polig) 0.05 A…80 A (1 polig) 0.05 A…125 A (1+2 polig) |
| CSA | |||
| CQC | GB 17701 | AC 240/415 V AC 240 V DC 80 V DC 110 V |
0,02 A…80 A (3 polig) 0,02 A…80 A (1 + 2 polig) 0,02 A…125 A (1 + 2 polig) 0,05 A…125 A (1 + 2 polig) |
| Artikelname | 8345-F22B-L0T2-DB1B3B-16A ETA hydraulisch magnetischer Schutzschalter |
|---|---|
| ARTNR | 24-01129 |
| Gewicht (KG) | 0.204000 |
| Ausführung | D Standard |
| Herstellungsland | Deutschland |
| Hilfskontakt-Anschlussform | 2 Flachstecker DIN 46244-A2,8-0,5 |
| Hilfskontaktfunktion | 4 1 Wechsler |
| Kennline | T2 Träge Auslösekennlinie hydraulisch verzögert AC 60/50 Hz |
| Anschlussvariante | 0 ohne Zubehör |
| Farbauswahl | B1 Frontplatte schwarz / Betätigungselement schwarz / Halterung für Betätigungselement schwarz |
| Betätigung | B red. Anzahl Schalthebel Standard |
| Abmessung und Form | 2 mit großer Trennwand (für mehrpoligige AC-Anwendungen) |
| Anschlussform | L Klemmanschluß M5 |
| Beschriftungsauswahl | B3 Frontplatte IN / Kennlinie Betätigungselement I – 0 (eingeprägt) / Halterung für Betätigungselement ON – OFF |
| Nennstrom | 16 A |
| Traub Bestellnummer | 8345-F22B-L0T2-DB1B3B-16A |
| Statistische Warennummer | 85362010 |
| Hersteller | E-T-A |
| Hersteller Nummer | 8345-F22B-L0T2-DB1B3B-16A |
| Polzahl | 2-polig geschützt |

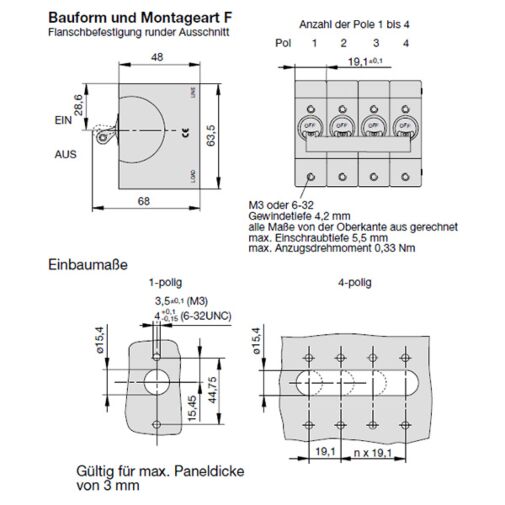

| Montageart | F Flanschbefestigung, runder Ausschnitt mit Befestigungsmutter M3 |
| Baureihe | 8345 |
| Nennspannung | B AC oder ≤ 80 V DC |
