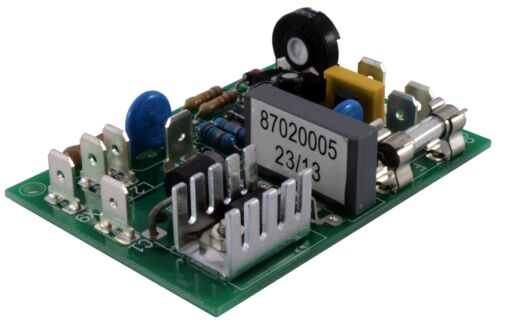

87020005 Bremselektronik Klinger & Born
Elektronische Motorbremse bis 10,0 A einstellbar
230 V
50/60Hz
Aktive Bremszeit einstellbar
für SSK 550
Elektronische Bremsen werden benutzt, um Asynchronmaschinen in Kurzschlussläuferbauart und 1Ph-Wechselstrom-Kondensator-Motoren nach dem Ausschalten innerhalb 10 sec. abzubremsen. Dazu fließt bei abgeschalteter Betriebsversorgung ein einstellbarer Gleichstrom über eine oder mehrere Wicklungen des Motors. Dieser wird durch eine Thyristor-Phasenanschnittsteuerung über eine fest eingestellte Zeit erzeugt und danach wieder abgeschaltet. In den gegen das Feld rotierenden Kurzschlussläufer werden hohe Ströme induziert, die ein entsprechend hohes Bremsmoment zur Folge haben.
Schutz der Bremse
Um die elektronische Bremse insbesondere beim Wiedereinschalten während des Bremsvorgangs vor Kurzschlüssen und Spannungsspitzen zu schützen, führen wir alle Schalter mit einem von uns patentierten Schaltvorsatz (Vorschaltöffner) aus.
Motorerwärmung im Bremsbetrieb
Die Motorerwärmung bei der Bremsung durch Gleichstromeinspeisung entspricht der Erwärmung beim Motorstart. Werden Motoren häufig gestartet und gebremst, sollte die Motortemperatur zusätzlich durch einen Thermistor (Temperaturfühler) überwacht werden.
Bremsstromeinstellung
Die Höhe des Bremsstromes ist vom Motor und der Schwungmasse abhängig. Er kann an einem Drehpotentiometer in der Höhe verstellt werden (Phasenanschnittsteuerung). Die Erfahrung hat gezeigt, dass es sinnvoll ist, bei größeren Serien die Motoren mit Schwungmasse in unserem Hause zu testen, um die optimale Einstellung der Bremse zu erreichen. Auf Wunsch kann in allen Schalterreihen eine Einstellmöglichkeit von außen vorgesehen werden.
Technische Daten
| Spannung | 230V~ 50/60Hz = Artikel-Nr.: 8702.0005 |
| Max. Bremsstrom | 10A |
| Perfomormance Level | PL = b gemäß DIN EN ISO 13849-1 |
| PFH | 1,14x10-6h-1 |
| Prüf.-Nr. | IFA1603009 |
| Leistungshalbleiter | Thyristor = 12A/800V Dioden = 6A/1000V |
| Aktive Bremszeit | Optional ca. 6 sec. und ca. 12 sec., oder einstellbar (Mod.Nr. 8702.0005) |
| Bremsstromeinstellung | Stufenlos einstellbar, Motor- und Verschaltungsabhängig |
| Bremshäufigkeit | 10% ED bei 10 sec. Bremszeit (36/h) |
| Aktivierungszeit | 300 ms |
| Funktion | Phasenanschnittsteuerung Vollwellenbremse |
| Wirkungsweise | Gleichstrombremsung |
| Einsatz | Sinusförmige Netzspannung erforderlich, kein Generatorbetrieb, für Generatorbetrieb siehe Dioden-Brake |
| Optische Anzeige | Auf Wunsch mit Bremsindikator (Anzeige für ausgelöste Sicherung) |
| Umgebungs-/Lagertemperatur | 0°C ... +45°C / -25°C ... +75°C |
| Maße | 75 x 54 x 25mm (LxBxH) |
| Artikelname | 87020005 Bremselektronik Klinger & Born |
|---|---|
| ARTNR | 11-00143 |
| Gewicht (KG) | 0.037000 |
| Traub Bestellnummer | 87020005 |
| Hersteller | Klinger & Born |
| Hersteller Nummer | 8702.0005 |
| Herstellungsland | Deutschland |
| Statistische Warennummer | 85362010 |
