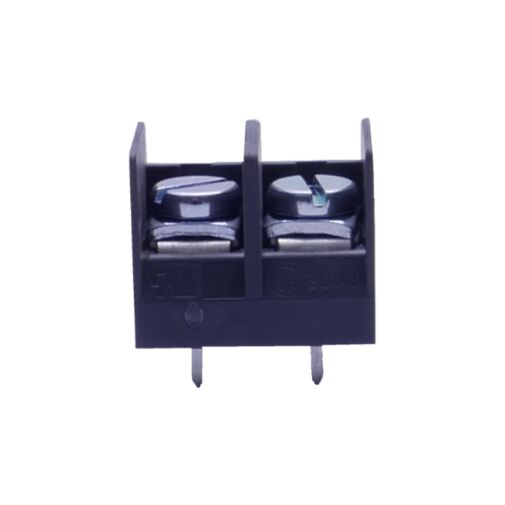

983-ZD/02 Schraubklemme 2pol.
Raster: 10 mm, Klemmbereich:
0.5 - 2.5 mm² / 0.5 - 2.5 mm² / 20 - 12 AWG
Die Leiterplattenklemme 983-D im Raster 10 mm weist trotz ihrer geringen Abmessungen große Luft- und Kriechstrecken auf. Diese Ausführung hat pro Pol zwei Lötstifte und ist in 2- bis 26-polig erhältlich. Der Leiteranschluss ist als Kopfkontaktklemme ausgebildet, wobei die Schrauben und Vierkantscheiben beweglich miteinander verbunden sind. Die unverdrehbar angeordneten Vierkantscheiben werden zum leichteren Anschließen des Leiters beim Lösen der Schraube automatisch mit angehoben. Die Klemme ist in ihrem Nennraster anreihbar. Die Ausführung „-ZD“ verfügt zusätzlich über eine Rückwand.
Nennquerschnitt: 2.5 mm²
Abisolierlänge: 8.5 mm ± 0.5 mm
Bemessungsstrom: 24 A
Bemessungsisolationsspannung: 750 V nach EN 60998-1
Bohrung in der Leiterplatte: ø 1.6 mm
Drehmoment: 1.2 Nm
Andere Spezifikationen: Es können 2 Leiter gleichen Querschnitts pro Pol angeschlossen werden.
| Artikelname | 983-ZD/02 Schraubklemme 2pol. |
|---|---|
| ARTNR | 37-00064 |
| Gewicht (KG) | 0.007600 |
| Polzahl | 2-polig |
| Verbindungsart | Flachsteckanschluss |
| Hersteller Nummer | 20873872 |
| Herstellungsland | Deutschland |
| Hersteller | WECO Contact |
| Traub Bestellnummer | 983-ZD/02 |
| Raster | 11 mm |
| Statistische Warennummer | 85369010 |
