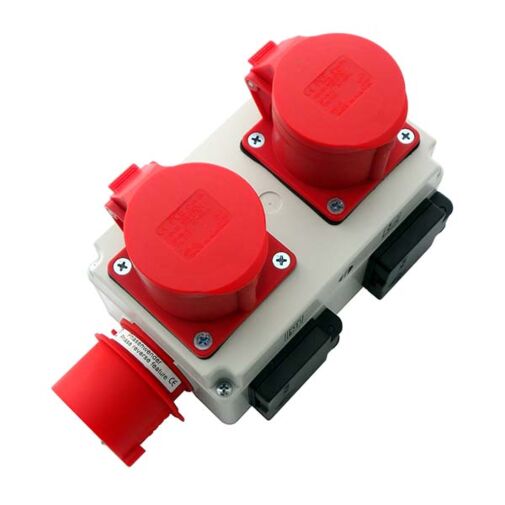

ALV 10 Anlauf- und Abschaltverzögerer Tripus
Netzdaten: 1 / N / PE, 230 V / 50 Hz
Anschlussleitung gesamt:
min. 100 W (Ansprechschwelle)
max. 230 V / 16 A / 3600 W
Steckdose verzögert:
Schaltvermögen AC-1: 230 V / 10 A
Schaltvermögen AC-3: 230 V / 4 A
Ausgänge:
Master: 1 Steckdosen Schuko 2P + E, 16 A
Slave (verzögert): 1 Steckdosen Schuko 2P + E, 16 A
Unverzichtbar für jeden, der neben einer Kreissäge, Hobelmaschine, Bandschleifer, Stichsäge eine Absaugung, einen Staubsauger usw. betreiben möchte, ohne dass beim Einschalten die Sicherung überlastet wird. Nach Einschalten der Arbeitsmaschine, schaltet das 2. Gerät nach ca. 2 - 3 Sekunden automatisch ein und verhindert dadurch ein Überlasten der Haussicherung. Wie in der Gefahrenstoffverordnung gefordert, läuft die Absaugung nach Abschalten der Arbeitsmaschine ca. 3 - 4 Sekunden nach und saugt den Reststaub ab.
Achtung:
Der Anlaufverzögerer begrenzt nicht den Anlaufstrom eines Verbrauchers.
Für eine sichere Erkennung der Arbeitsmaschine ist eine Mindestleistung von 100 W erforderlich.
Betrieb:
Betreiben Sie eine Maschine an der Wechsel- oder Drehstromsteckdose, werden beide Steckdosen an der Stirnseite (Schuko und CEE) für die Absaugung verzögert geschaltet.
| Netzdaten | Netzdaten: 3 / N / PE, 400 V / 230 V / 50 Hz |
| Anschlussleitung gesamt | min. 100 W (Ansprechschwelle) max 400 V / 16 A / 3600 W |
| Steckdose verzögert | Schaltvermögen AC-1: 230 V / 400 V / 16 A Schaltvermögen AC-3: 230 V / 13,5 A / 3 kW bzw. 400 V / 9 A / 4kW |
| Schaltvermögen AC-1 | AC-1: 230 V / 400 V / 16 A |
| Schaltvermögen AC-3 | 230 V / 13,5 A / 3 kW bzw. 400 V / 9 A / 4kW |
| Netzeingang | Steckerkragen CEE 5-polig, 3P + N + E, 16 A, 6 h mit Phasenwender |
| Ausgänge | Master: 1 Steckdosen CEE 5-polig, 3P+N+E, 16 A, 6 h + 1 Steckdose Schuko 2 P + E, 16 A Slave (verzögert): 1 Steckdosen CEE 5-polig, 3P+N+E, 16 A, 6 h + 1 Steckdose Schuko 2 P + E, 16 A |
| Schutzart | IP 44 |
| Maße (L x B x H) | 254 x 123 x 153 mm |
| Gewicht | ca. 1250 g |
| Material | ABS/ Polyamid PA |
| Farbe Gehäuse | grau |
| Farbe Stecker |
Steckerkragen und CEE-Steckdosen rot, Schukosteckdosen schwarz |
| Befestigung Gehäuse | 4 Buchsen M5 - 68 x 68 mm am Gehäuseboden |
| Artikelname | ALV 10 Anlauf- und Abschaltverzögerer Tripus |
|---|---|
| ARTNR | 11-00029 |
| Gewicht (KG) | 1.239000 |
| Hersteller Nummer | 202P418 |
| Herstellungsland | Deutschland |
| Traub Bestellnummer | ALV 10 |
| Statistische Warennummer | 85362010 |
| Hersteller | Tripus |
Tripus Systems GmbH
Am Hohen Rain 2
89347 Bubesheim
Deutschland
[email protected]
tripus.de
| WEEE | DE 10146094 |
|---|
