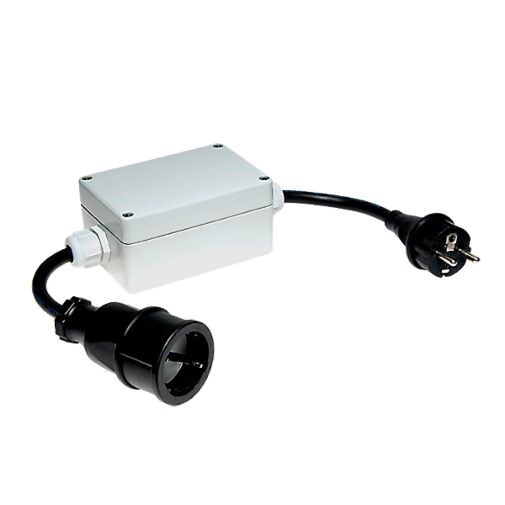

ASB 3600 Anlaufstrombegrenzer Spannungssteller Klinger & Born
Betriebsspannung 230 V / 50 Hz
Schaltleistung max 3600 W / 16 A
Anlaufstrombegrenzung 16 A … 40 A einstellbar
Anlaufzeit 30 s bei 50 Hz (Time-Out)
Startverzögerung ca. 500 ms
Lasterkennung min. 1 kW
Eigenverbrauch 0,6 W
Leistungshalbleiter 2 Thyristoren 25 A / 1200 V
ACHTUNG: Versand nur nach Deutschland
Spannungssteller mit einstellbarer Startspannung von 100 V bis 230 V nach IEC60947-4-2, DIN/EN60947, VDE0660
Einsatz:
Maschinen mit Asynchronmotoren, wie z. B. Sägen, Häcksler, Ventilatoren, Winkelschleifer, Steintrennmaschinen, uvm. (ohne Steuerelektronik) und Antriebe mit schwerem Anlauf oder Motoren mit geringem Drehmoment (z. B. Kompressoren, Verdichter, Pumpen, Elektronikmotoren und teilweise Kollektormotoren)
Besonderheiten:
- Stufenlos einstellbare Strombegrenzung und Anlaufzeit
- Verlustfreier Betrieb durch Bypassrelais
- Softstart bei jedem Start, auch bei anliegender Netzspannung
- Optimaler Schutz vor auslösender Sicherung beim Anlauf
- Automatische Lasterkennung
Betrieb:
Die Ausgangsspannung wird gerade so hoch eingestellt, dass die kritischen Antriebe ebenfalls anlaufen. Der Einschaltstrom begrenzt nur durch die reduzierte
Spannung und darf kurzzeitig sehr hohe Werte annehmen. Der Maximalwert wird damit soweit verringert, dass die Sicherung nicht auslöst. In jedem Fall muss die Netzversorgung bzw. das Stromaggregat einen ausreichend hohen Strom für das angeforderte Drehmoment liefern.
Schalthäufigkeit (pro Stunde):
| Anlaufstrom | Anlaufzeit | ||
| 10 s | 20 s | 30 s | |
| 16 A | 30 | 15 | 15 |
| 20 A | 25 | 12 | 8 |
| 25 A | 20 | 10 | 6 |
Achtung:
An dem Gerät darf nur eine Last angeschlossen werden.
| Betriebsspannung | 230 V / 50 Hz |
| Schaltleistung max | 3600 W / 16 A |
| Anlaufstrombegrenzung | 16 A … 40 A einstellbar |
| Anlaufzeit | 30 s bei 50 Hz (Time-Out) |
| Startverzögerung | ca. 500 ms |
| Lasterkennung | min. 1 kW |
| Eigenverbrauch | 0,6 W |
| Leistungshalbleiter | 2 Thyristoren 25 A / 1200 V |
| Umgebungstemperatur | -15° C . . . +50° C |
| Schutzart | IP 65 |
| Gehäuse | Alu |
| Abmessungen (L x B x H) | 125 x 80 x 57 mm |
| Gewicht | 1,1 kg |
| Leitungslängen | 2 m Netzleitung H07RN-F 3G1,5 mit Stecker 1 m Leitung H07RN-F 3G1,5 mit Kupplung |
| Artikelname | ASB 3600 Anlaufstrombegrenzer Spannungssteller Klinger & Born |
|---|---|
| ARTNR | 58-00004 |
| Gewicht (KG) | 1.123000 |
| Herstellungsland | Deutschland |
| Hersteller | Klinger & Born |
| Statistische Warennummer | 90328990 |
| Traub Bestellnummer | ASB 3600 |
| Hersteller Nummer | 0098.7776 |
