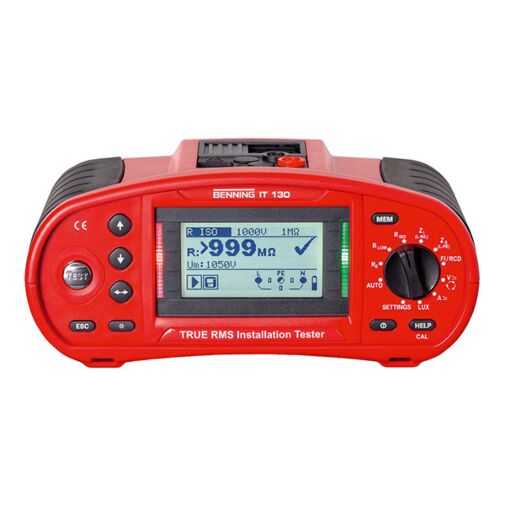

BENNING IT 130 Multifunktionales Installationsprüfgerät
Grafikdisplay (beleuchtet)
Spannung (TRUE RMS), Frequenz1 V – 550 V, 0 Hz – 500 Hz
Strom (TRUE RMS)0,1 mA – 400 A (über Zange)
Isolationswiderstand: 10 kΩ – 1.000 MΩ
Schnittstelle USB, RS 232
inkl. Software
BENNING IT 130
Multifunktionales Installationsprüfgerät für Sicherheitsprüfungen an elektrischen Anlagen
- TRMS-Installationsprüfgerät BENNING IT 130
- Prüfung gemäß DIN VDE 0100-600 (IEC 60364-6) und DIN VDE 0105-100 (EN 50110)
- Prüfung von FI / RCD-Schutzschalter Typ B / B+ (allstromsensitiv) und Typ AC, A, F (Mischfrequenzen)
- noch einfachere, rationellere und sicherere Prüfungen
Leistungsmerkmale:
- NEU: Bidirektionale Schnittstellen (USB / RS 232)
- NEU: Messwertspeicher über 4 Ebenen (Objekt, Block, Sicherung, Messpunkt)
- NEU: Upload von Anlagenstrukturen, Download von Messwerten
- NEU: Integrierte Echtzeituhr (Messwert mit Datum / Uhrzeit)
- NEU: Eindeutige Gut /Schlecht-Anzeige über grüne / rote LED am Prüfgerät und an schaltbarer Commander-Prüfspitze
- NEU: Commander-Prüfspitze mit TEST- und SPEICHER-Taste sowie leuchtstarker LED-Messstellenbeleuchtung
- alle Messfunktionen direkt über Drehschalter anwählbar
- Messwertspeicher für 1800 Messungen
- Grafikdisplay mit Hintergrundbeleuchtung, Hilfefunktion mit Anschlussdiagramm
- Stromversorgung über 6 NiMH AA-Akkus
- Akkuladefunktion im Gerät integriert
Messfunktionen:
- Niederohmwiderstand von Schutzleiter- und Potentialausgleichsleiterverbindungen (Prüfstrom: 200 mA mit Polaritätsumkehr)
- Isolationswiderstand mit Prüfspannungen von 50 V, 100 V, 250 V, 500 V und 1.000 V
- Leitungsimpedanz (L-N / L) mit Spannungsfall und Kurzschlussstrom
- Schleifenimpedanz (L-PE) ohne FI/ RCD-Auslösung und Kurzschlussstrom
- Prüfung von FI/ RCD-Schutzschalter, Standard und verzögert (S), Typ AC, A, F, B, B+ mit AUTO-Test, Berührungsspannung, Auslösezeit und Auslösestrom (Rampentest)
- TRUE RMS Spannung, Frequenz und Drehfeldrichtungsprüfung
- Erstfehler-Leckstrom im IT-Netz
Messfunktionen über optionales Zubehör:
- Erdungsmessung über 3-Leiter-Methode mit Erdungsset
- TRUE RMS Strom über Stromzangenadapter BENNING CC 1, BENNING CC 2, BENNING CC 3
- Beleuchtungsstärke über BENNING Luxmeter Typ B
Protokoll-Software BENNING PC-Win IT 130:
NEU: Erstellung und Übertragung (Upload) von Anlagenstrukturen zum BENNING IT 130 für die rationelle Wiederholungsprüfung
Messwertdownload und Protokollierung per Prüfbericht und ZVEH-Prüfprotokoll
| Anzeigeumfang | Grafikdisplay (beleuchtet) |
| Niederohmwiderstand | 0,01 Ω – 2 kΩ |
| Isolationswiderstand | 10 kΩ – 1.000 MΩ |
| Leitungsimpedanz (L-N / L) | 0,01 Ω – 10 kΩ |
| Schleifenimpedanz (L-PE) | 0,01 Ω – 10 kΩ |
| Kurzschlussstrom | 0,01 A – 200 kA |
| FI / RCD-Prüfung Typ AC / A / F und B / B+ | Auslösezeit, Auslösestrom (Rampe), Berührungsspannung, Autoprüfung |
| Drehfeld | ja |
| Spannung (TRUE RMS), Frequenz | 1 V – 550 V, 0 Hz – 500 Hz |
| Erdungswiderstand | 0,01 Ω – 2.000 Ω (über Erdungsset) |
| Strom (TRUE RMS) | 0,1 mA – 400 A (über Zange) |
| Beleuchtungsstärke | 0,01 lux – 20 klux (über Sensor) |
| Messwertspeicher | bis zu 1800 Messergebnisse |
| Schnittstellen (bidirektional) | USB, RS 232 |
| inkl. Software | ja |
| Lieferumfang | Tasche, PC-Software, USB-/ RS-232-Kabel, schaltbare Commander-Prüfspitze, Prüfkabel mit Schutzkontaktstecker, universelle 3-Leiter-Püfleitung (L = 1,5 m), 3 x Prüfspitzen / Krokodilklemmen, Ladegerät mit 6 wiederaufladbaren NiMH AA-Akkus |
| Artikelname | BENNING IT 130 Multifunktionales Installationsprüfgerät |
|---|---|
| ARTNR | 38-00370 |
| Gewicht (KG) | 1.300000 |
| Traub Bestellnummer | BENNING IT 130 |
| Herstellungsland | Deutschland |
| Hersteller Nummer | 044103 |
| Hersteller | Benning |
