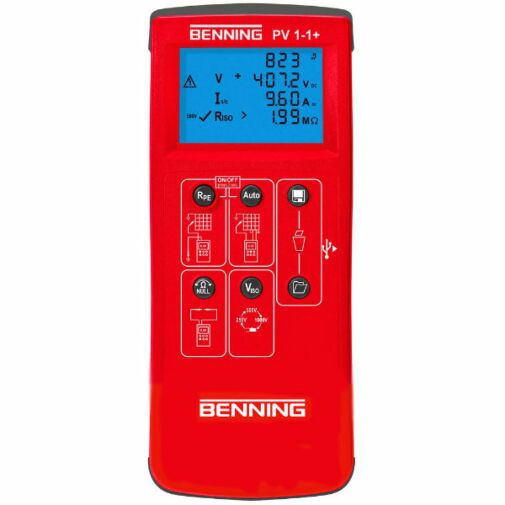

BENNING PV 1-1+ High-End-Multimeter

Leistungsmerkmale

• verständliche und eindeutige Anzeige aller Messergebnisse
• gefahrlose Messverbindung selbst bei Energielieferung der PV-Anlage
• automatischer Prüfablauf (Leerlaufspannung 1000 V DC, Kurzschlussstrom 15 A DC, Isolationswiderstand)
• automatische Anzeige der Spannungspolarität mit akustischer/ visueller Warnung bei Falschpolung
• Nullabgleich der Messleitungen, damit diese den Messwiderstand nicht beeinflussen
• Messwertspeicher für 200 Displayanzeigen für (automatischen) Strang-Strang-Vergleich inkl. Warnung bei einer Abweichung von 5 % der Leerlaufspannung und des Kurzschlussstromes
• USB-Schnittstelle und Download-Software zur Prüfprotokollerstellung in MS Excel®
• ISO-Messergebnis mit gut / schlecht-Anzeige
• integrierte Echtzeituhr zur Speicherung der Messwerte mit Datum- und Zeitstempel
• Funkanbindung „WirelessSunLink“ an Einstrahlungs- und Temperaturmessgerät BENNING SUN 2
• direkter Anschluss an alle PV-Module mit MC4- oder „Sunclix“-Steckverbinder
• einfache Handhabung für netzunabhängige und mobile Prüfungen
• LC-Display mit Hintergrundbeleuchtung
• automatische Abschaltung nach 60 Sekunden
• die Prüfung kann sich auf PV-Module oder die komplette PV-Anlage beziehen

Messfunktionen

• Schutzleiterwiderstandsmessung mit 200 mA Prüfstrom
• Leerlaufspannungsmessung der Solarmodule / PV-Stränge bis 1000 VDC
• sichere und für den Anwender gefahrlose Kurzschlussstrommessung bis 15 A DC über eine interne Beschaltung
• Isolationswiderstandsmessung zwischen den aktiven DC-Leitern (+ / -) und Erdung mit einstellbarer Prüfspannung (250 V, 500 V, 1000 V)
• Funktionstest durch Strommessung bis 40 A AC / DC (optional Stromzangen­adapter BENNING CC 3, Art.-Nr. 044038)
• Anzeige und Speicherung der solaren Einstrahlung (W / m2) und der PV-Modul- / Umgebungstemperatur (optional BENNING SUN 2, Art.-Nr. 050420)
