BENNING PV 1-1+ SET

Leistungsmerkmale

verständliche und eindeutige Anzeige aller Messergebnisse

gefahrlose Messverbindung selbst bei Energielieferung der PV-Anlage

automatischer Prüfablauf (Leerlaufspannung 1000 V DC, Kurzschlussstrom 15 A DC, Isolationswiderstand)

automatische Anzeige der Spannungspolarität mit akustischer/ visueller Warnung bei Falschpolung

Nullabgleich der Messleitungen, damit diese den Messwiderstand nicht beeinflussen

Messwertspeicher für 200 Displayanzeigen für (automatischen) Strang-Strang-Vergleich inkl. Warnung bei einer Abweichung von 5 % der Leerlaufspannung und des Kurzschlussstromes

USB-Schnittstelle und Download-Software zur Prüfprotokollerstellung in MS Excel®

ISO-Messergebnis mit gut / schlecht-Anzeige

integrierte Echtzeituhr zur Speicherung der Messwerte mit Datum- und Zeitstempel

Funkanbindung „WirelessSunLink“ an Einstrahlungs- und Temperaturmessgerät BENNING SUN 2

direkter Anschluss an alle PV-Module mit MC4- oder „Sunclix“-Steckverbinder

einfache Handhabung für netzunabhängige und mobile Prüfungen

LC-Display mit Hintergrundbeleuchtung

automatische Abschaltung nach 60 Sekunden

die Prüfung kann sich auf PV-Module oder die komplette PV-Anlage beziehen

Messfunktionen

Photovoltaik-Installationstester BENNING PV 1-1+ Frontaufnahme

BENNING PV 1-1+

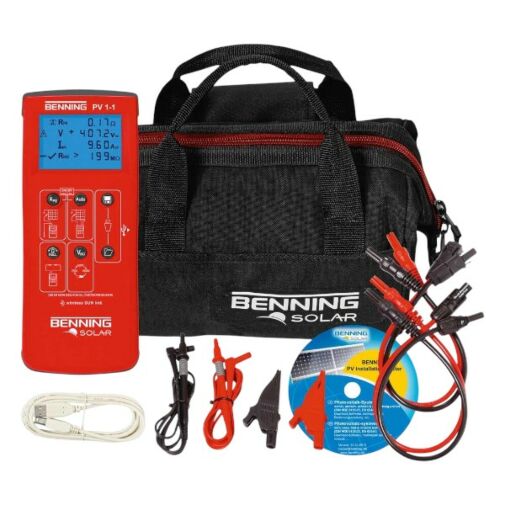

Photovoltaik-Installationstester BENNING PV 1-1+ Lieferumfang

Lieferumfang BENNING PV 1-1+

Schutzleiterwiderstandsmessung mit 200 mA Prüfstrom

Leerlaufspannungsmessung der Solarmodule / PV-Stränge bis 1000 VDC

sichere und für den Anwender gefahrlose Kurzschlussstrommessung bis 15 A DC über eine interne Beschaltung

Isolationswiderstandsmessung zwischen den aktiven DC-Leitern (+ / -) und Erdung mit einstellbarer Prüfspannung (250 V, 500 V, 1000 V)

Funktionstest durch Strommessung bis 40 A AC / DC (optional Stromzangen­adapter BENNING CC 3, Art.-Nr. 044038)

Anzeige und Speicherung der solaren Einstrahlung (W / m2) und der PV-Modul- / Umgebungstemperatur (optional BENNING SUN 2, Art.-Nr. 050420)
