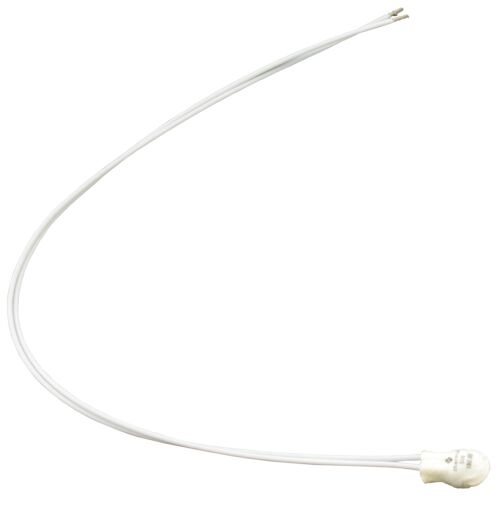

S 06 145 Grad Bimetallschalter Thermofühler
Einzelbimetallschalter 145°
Öffner, Nennstrom 10 A
Durchmesser: 9,8 mm
Höhe: 7,6 mm
Länge: 17 mm
Bimetall-Temperaturwächter werden in der Elektroindustrie zur selbsttätigen Temperaturüberwachung eingesetzt. Sie begrenzen die Temperatur von Geräten oder Teilen derselben, indem sie im Überhitzungsfall den (Last) Stromkreis öffnen - oder schließen - um beispielsweise einen Lüfter zuzuschalten oder Alarm auszulösen. Der Wärmeübergang erfolgt in der Regel von allen Seiten durch Konvektion, Strahlung oder Leitung in gasförmigen oder festen Medien. Die Bimetallschalter kehren dann nach wesentlichem Temperaturrückgang in ihre Ausgangslage zurück.
Einbauschalter Typ S 0x, mit Isolation (Mylarkappe), geeignet für den Einbau in Wicklungen von Motoren, Transformatoren und Spulen. Hochspannungsfest bis 2 kV, 50 Hz, Schutzklasse I VDE, stromunempfindlich, erhältlich als Öffner und Schließer
|
Standardtoleranz: |
Δϑ±5 K |
|
Rückschalttemperatur ΔϑR: |
ϑR >35° C |
|
Betriebsspannung UB: |
AC: 12 V – 500 V |
|
Nennspannung UN: |
250 VAC |
|
Isolation/Durchschlagfestigkeit: |
Mylarkappe 2 kV/50 Hz |
|
Litzenlänge: |
300 mm |
|
Abmessungen: |
S 01: d=9,4 mm; S 06/S 08: d=9,8 mm |
|
Zuleitung (strahlungsvernetzer Kunststoff) |
S 01: 0,25 mm²/AWG 22 |
| Artikelname | S 06 145 Grad Bimetallschalter Thermofühler |
|---|---|
| ARTNR | 17-00027 |
| Gewicht (KG) | 0.007700 |
| Einzel/Drillings-Fühler | Einzel-Fühler |
| Hersteller Nummer | 907235251437021 |
| Herstellungsland | Deutschland |
| Hersteller | no name |
| Temperatur | 145° C |
| Schaltfunktion | Öffner |
| Statistische Warennummer | 85362010 |
| Nennstrom | 10 A |
| Max. Schaltstrom | 25 A |
| Traub Bestellnummer | S06 145 |
