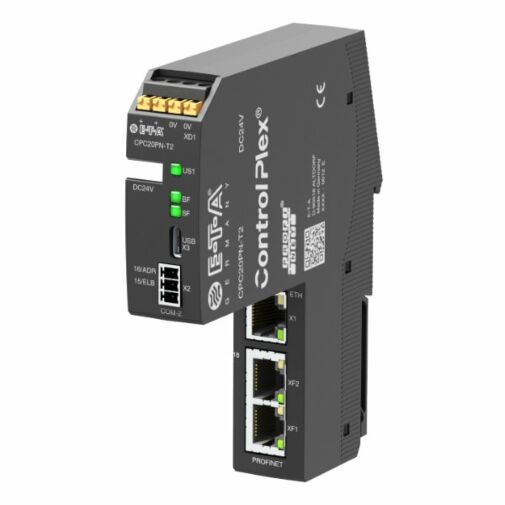

CPC20PN-T2-001 ETA BUS-CONTROLLER mit Profinet

Buscontroller CPC20PN-T2 - ControlPlex

Der Buscontroller CPC20 ist die zentrale Kommunikations-Baugruppe des intelligenten Stromverteilungssystems vom Typ 18plus-ControlPlex ®. Mit dem CPC20 besteht die Möglichkeit, mit bis zu 32 zweikanaligen elektronischen Sicherungsautomaten des Typs ESX60D zu kommunizieren. Dabei kann von den elektronischen zweikanaligen Sicherungsautomaten deren Status, die entsprechenden Betriebsdaten wie z.B. der aktuelle Laststrom sowie die Lastspannung eingelesen, die Steuerung der Geräte durchgeführt und die Geräte parametriert werden.

Technische Daten (TU = 25 °C, UB = DC24 V)
Statusanzeige des CPC20 LED »BF« Anzeige des Busfehlers (PROFINET)
LED Anzeigemöglichkeit: Rot
LED »SF« Anzeige des Systemfehlers (PROFINET)LED Anzeigemöglichkeit: Rot
LED »US1« Anzeige leuchtet bei angelegter Versorgungsspannung
LED Anzeigemöglichkeit: Rot, Grün, Orange
Betriebsart Signalisierung der BetriebsartLED BF LED SF LED US1

PROFINET-Geräte
Lokalisation Blinkt GrünLED »ACT« Ethernet-Kommunikationsaktivität pro Port

Allgemeine Daten
Gehäusemontage Hutschiene nach EN 60715 - 35 x 7,5
Umgebungstemperatur 0 °C bis +60 °C (ohne Betauung)
Montagetemperatur +10 °C bis +30 °C
Lagertemperatur -40 °C bis +70 °C
Gehäusewerkstoff Polyamid UL94V0
Schutzart Klemmen IP20 EN60529
Spannungsfestigkeit DC32 V (Lastkreis)
Abmessungen s. Maßbild (Toleranzen nach DIN ISO 286
Teil 1 IT13)
Gewicht ca. 150 g
EMV Störaussendung: EN 61000-6-3
Störfestigkeit: EN 61000-6-2
Vibrationsfestigkeit 3 g, Prüfung nach IEC 60068-2-6 Test Fc
