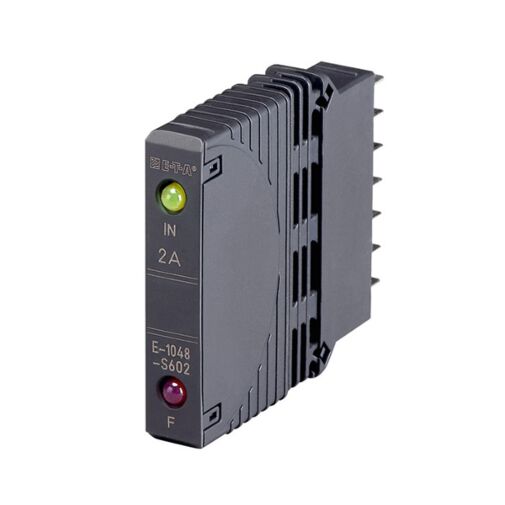

E-1048-S602-DC24V-2A ETA Elektronik-Schutzschaltrrelais
Elektronik-Schutzschaltrrelais
Permanente Drahtbruchüberwachung
Nennspannung DC 24 V
Nennstrom 2 A
Permanente Drahtbruchüberwachung
Nennspannung DC 24 V
Nennstrom 2 A
86,69 €
- 10 für jeweils 82,63 € kaufen und 5% sparen
- 25 für jeweils 75,85 € kaufen und 13% sparen
- 50 für jeweils 69,76 € kaufen und 20% sparen
- 100 für jeweils 67,72 € kaufen und 22% sparen
Lieferung in 29 bis 31 Tagen
E-1048-S602-DC24V-2A ETA Elektronik-Schutzschaltrrelais hat eine Mindestbestellmenge von 4 Stück
Nicht lagernd, Artikel wird für Sie nachbestellt.
ARTNR
24-01380
Zubehör
Artikel dem Warenkorb hinzufügen oder Alles auswählen
-
17-P10-SI ETA Stecksockel21,41 € -
-
Das E-T-A-Elektronik-Schutzschaltrelais E-1048-S6xx ist ein optoentkoppelter Transistorschalter mit Schutz- und Meldefunktionen. Es wird überall dort eingesetzt, wo sicheres Schalten und Schützen von ohmschen, induktiven oder Lampenlasten an Gleichspannungsnetzen gefordert wird.
Anwendungen:
Automatisierungstechnik
- Koppelbaustein zur kostengünstigen, gezielten Leistungsverstärkung an SPS-Ausgängen
- Optimaler Schutz für jeden einzelnen Verbraucher durch Überwachung des Lastkreises
Schutz und Ansteuerung für schnelle Schaltvorgänge bei:
- Motoren
- Magnetventilen
- ohmschen Lasten
- Signalisierung- und Überwachungslampen
Wesentliche Merkmale:
- optimaler Verbraucherschutz, da mehrere Nennstromstärken (0,5; 1; 2; 4 A) verfügbar sind keine Lastminderung (derating) über den ges. Temperaturbereich notwendig!
- schnelle Kurzschlussabschaltung bei gleichzeitiger Kurzschlussstrombegrenzung - zeitabhängige Überlastabschaltung (Abschaltkennlinie wurde thermisch-magnetischem Schutzschalter nachgebildet)
- fernsteuerbar
- Fehlermeldung: LED und Meldeausgang signalisieren Überlast/ Kurzschluss und Drahtbruch im »AUS«-Zustand (Option: Drahtbruch im »AUS«- und »EIN«-Zustand der Last)
- galvanisch getrennte Rückmeldung eines Fehlerzustandes - kompaktes Gehäuse
Technische Daten:
| Lastkreis | |
| Betriebsspannung UB | DC 24 V (18...36 V) |
| Nennstrom IN | 0,5; 1; 2; 4 A (andere auf Anfrage) |
| Ruhestrom IS | typ. 0,3 mA |
| min. Laststrom | |
| Standardversion: Drahtbruch »AUS« Zustand: |
ILast > 1 mA RLast > 1 MΩ |
| Option: Drahtbruch im »AUS« und »EIN« Zustand: Drahtbruch »AUS« Zustand: Drahtbruch »EIN« Zustand: |
RLast > typ. 500 kΩ ILast < typ. 130 mA (0,5/1 A Gerät) ILast < typ. 500 mA (2/4 A Gerät) |
| Spannungsabfall UDSmax | 0,15/0,3/0,1/0,2 V |
| Schaltzeiten tein/taus | typ. 300 μs/700 μs bei ohmscher Last |
| Überlastabschaltung | ~1,5 (± 0,3) x IN nach ca. 100 ms |
| Kurzschlussstrom (selbstbegrenzend) | max. 25 A (bei 0,5 A und 1 A Gerät) max. 75 A (bei 2 A und 4 A Gerät) |
| Kurzschluss-Abschaltverzögerung | < 250 μs |
| Steuerkreis | |
| Betriebsspannung | DC 24 V |
| Spannungsgesteuerter Eingang UE | DC 0 V < low-Pegel < 5 V DC 8,5 V < high-Pegel < 36 V |
| Eingangsstrom IE | 1...10 mA (8,5 V...36 V) |
| Max. Schaltfrequenz fmax | 500 Hz |
| Resetdauer nach Kurzschluss-/ Überlastabschaltung | 1 ms |
| Fehlermeldeausgang (Optokoppler) | |
| Betriebsspannungsbereich | DC 5...36 V |
| max. Laststrom | 100 mA (ΔU < 2 V) mit Verpolschutz |
| Fehlermeldung | Ausgang F+ / F- geschaltet - bei Drahtbruch im Lastkreis - nach Kurzschluss-/Überlastabschaltung |
| Parallelschaltung ist möglich, da Leckstrom < 10 μA | |
| Allgemeine Daten | |
| Arbeitstemperatur | 0 °C...60 °C |
| Isolationsspannung (nach IEC 60664/VDE 0110) |
2,5 kVeff |
| Vibrationsfestigkeit | 3 g, Prüfung nach EN 60068-2-6 Test Fc |
| Gewicht | 30,5 g |
| Artikelname | E-1048-S602-DC24V-2A ETA Elektronik-Schutzschaltrrelais |
|---|---|
| ARTNR | 24-01380 |
| Gewicht (KG) | 0.030500 |
| Hersteller | E-T-A |
| Hersteller Nummer | E-1048-S602-DC24V-2A |
| Baureihe | E-1048 |
| Nennstrom | 2,0 A |
| Nennspannung | DC 24 V (Standard) |
| Ausführung | S602 mit permanenter Drahtbruchüberwachung |
| Herstellungsland | Deutschland |
| Traub Bestellnummer | E-1048-S602-DC24V-2A |
| Statistische Warennummer | 85364110 |
