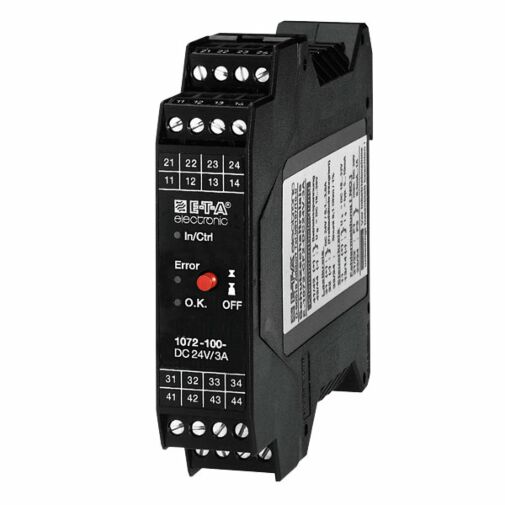

E-1072-100-DC24V-3A ETA Elektronik-Schutzschaltrelais

Das E-T-A-Schutzschaltrelais E-1072-100 ist ein zweipoliger elektronischer Schaltverstärker für ohmsche und induktive Lasten (z. B. Magnetventile, Magnetbremsen) sowie Lampenlasten und kapazitive Lasten mit Nennspannung DC 24 V und einem maximalen Nennstrom von 3 A.
Der zweipolige elektronische Schaltausgang verhindert den unbeabsichtigten Anlauf oder die Möglichkeit der gefahrbringenden Bewegung einer Maschine, wie sie bei einem Erdschluss in einer Anlage mit erdfreiem Stromversorgungsnetz (»IT-System«) auftreten kann (vgl. EG-Maschinenrichtlinie bzw. EN 60204 Teil 1 »Elektrische Ausrüstung von Maschinen«, Abs. 9.4.3.1).

Wesentliche Merkmale:

• Durch SPS steuerbarer elektronischer Schaltverstärker (max. 3 A) mit zusätzlichen Schutz- und Überwachungsfunktionen für DC 24 VVerbraucher (z. B. Magnetventile, Magnetbremsen, Elektromagnetkupplungen, Überwachungs- und Anzeigelampen)
• Überlast- und kurzschlussfester zweipoliger Schaltausgang mit Einschalt- und Kurzschlussstrombegrenzung
• Elektronische Abschaltung im Fehlerfall bei
  - Überlast im Lastkreis
  - Kurzschluss der Last (Last+ gegen Last-, Last+ gegen -UB und Last- gegen +UB). Anschließend zweipolige Trennung des Lastkreises (über Relaiskontakte)
• Steuereingang »In/Ctrl« mit Steuerstromanzeige (LED GELB)
• »O.K«.-Meldung (LED GRÜN) zeigt Betriebsbereitschaft und Fehlerfreiheit an
• »Err1« Summenfehlermeldung
  alle Fehler werden gemeldet:
  - Drahtbruch im Lastkreis
  - Erdschluss am Schaltausgang
  - interne Fehler
  - Überlast/Kurzschluss im Lastkreis
• l »Err2« Fehlermeldung
  - nur Überlast/Kurzschluss im Lastkreis
  - Reset erforderlich
• Eingebauter Verpol- und Überspannungsschutz für Steuerund Lastkreis

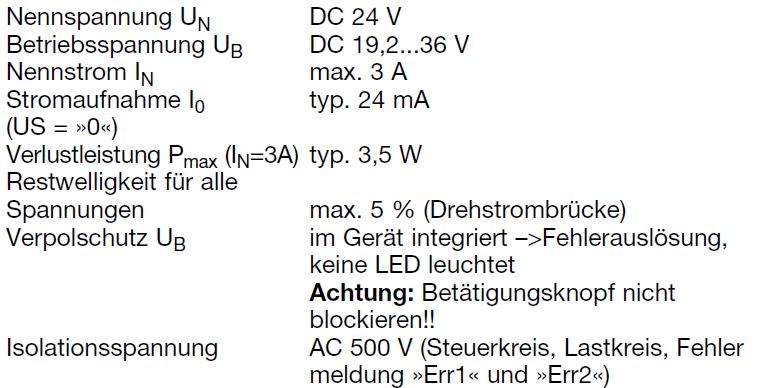

Technische Daten:
