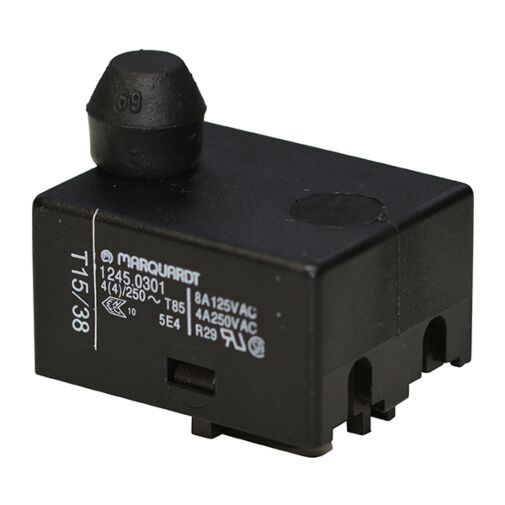

489 Werkzeugschalter Schließer zweipolig Marquardt 1245.0301
Zweipoliger Werkzeugschalter
Schließer mit Gummikappe
Buchsenklemmen M3
geeignet für Geräte der Schutzklasse II
Schutzart: Anschluss: IP 40 / Betätiger: IP 40 ...+85°C
4(4) A 250 V AC 5E4
Abmessungen: 29 x 24 x 18,5 mm
Baureihe 1245 Zweipolige Werkzeugschalter
Geeignet für Fein, Ackermann u. Schmitt, Flex, ELU
| Produktnummer | 1245.0301 | ||||||||
| Produktfamilie | Werkzeugschalter | ||||||||
| EW-Kategorie | Ein/Aus-Schalter | ||||||||
| Betätigungsart | indirekt | ||||||||
| Gewicht | 15.985 g | ||||||||
| ROHS Konform | ja | ||||||||
| Schaltfunktion | Schließer (DPNO) | ||||||||
| Material fester Kontakt | AgNi | ||||||||
| Kontaktsystem |
|
||||||||
| Polzahl | 2 - polig | ||||||||
| Anschlüsse | Netzseite: Buchsenklemme, 2 x M3 Motorseite: Buchsenklemme, 2 x M3 |
||||||||
| Mechanische Lebensdauer | 2E5 | ||||||||
| Schaltleistung IEC | 4 (4) A 250 V AC 5E4 | ||||||||
| Schaltleistung Nordamerika | 4 A 250 V AC 8 A 125 V AC |
||||||||
| Schutzart |
|
||||||||
| Betätiger und Zusatzbetätiger | Drücker: PA, natur, mit Kappe 343 039 011 | ||||||||
| Gehäusebeschreibung | Deckel: PA, schwarz Sockel: PA glasfaserverstärkt, schwarz |
||||||||
| Kontaktmaterial | AgNi | ||||||||
| Kontaktabstand | ≥ 3 mm | ||||||||
| Rating Code UL | R 29 | ||||||||
| Kontaktart | Sprungkontakt | ||||||||
| Schaltkraft | 6.0 - 8.5 N | ||||||||
| Differenzweg max. | 1.8 mm | ||||||||
| Vorlaufweg max. | 3.8 mm | ||||||||
| Nachlaufweg | 3.1 mm | ||||||||
| Prüfzeichen | ENEC 10 / CSA / UL | ||||||||
| Geeignet für Geräte der Schutzklasse | II | ||||||||
| Zusatzbeschriftung | Herstelljahr/ -monat nach DIN EN 60062 | ||||||||
| Befestigungsart | Befestigung durch Einlegen | ||||||||
| Verschmutzungsgrad | 3 |
| Artikelname | 489 Werkzeugschalter Schließer zweipolig Marquardt 1245.0301 |
|---|---|
| ARTNR | 10-00284 |
| Gewicht (KG) | 0.016000 |
| Polzahl | zweipolig |
| Hersteller Nummer | 1245.0301 |
| Hersteller | Marquardt |
| Schaltleistung | 4 (4) A 250 V AC 5E4 |
| Herstellungsland | Tunesien |
| Schaltfunktion | Schließer |
| Gehäusefarbe | schwarz |
| Traub Bestellnummer | 489 |
| Anschluss | Steckanschluss 6,3x0,8mm |
| Statistische Warennummer | 85365080 |
