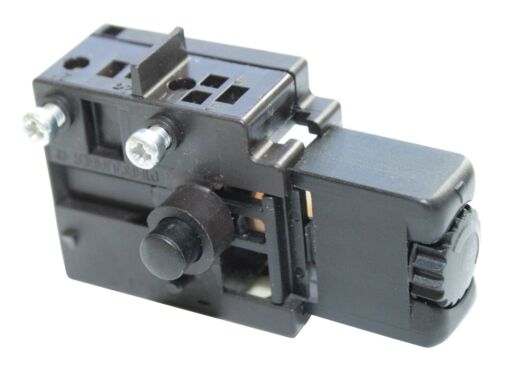

643 Werkzeugschalter einpolig Marquardt 1298.2301
Einpoliger Druckschalter/ Werkzeugschalter
Schließer mit Arretierung
Halbwellensteller mit Überbrückungskontakt
Stellrad mit Kennzeichnung, Drehwinkel des Stellrades: 296,5°
6 (6) A 250 V AC 5E4
TRAUB-Bestellnummer 643
Baureihe 1298 einpolige Werkzeugschalter/Druckschalter bis 6 (6) A 250 V AC
| Produktnummer | 1298.2301 | ||||||||
| Produktfamilie | Druckschalter | ||||||||
| EW-Kategorie | AC-Steller | ||||||||
| Betätigungsart | direkt | ||||||||
| Verpackungseinheit | 1 | ||||||||
| Hilfskontakte | mit Stützpunktklemme | ||||||||
| ROHS Konform | ja | ||||||||
| Schaltfunktion | Schließer (SPNO) | ||||||||
| Material fester Kontakt | Ag | ||||||||
| Kontaktsystem |
|
||||||||
| Polzahl | 1 - polig | ||||||||
| Anschlüsse | Netzseite: Buchsenklemme, 2 x M3, chromatiert Motorseite: schraubenlose Klemmanschlüsse, 4 x |
||||||||
| Mechanische Lebensdauer | 1E5 | ||||||||
| Schaltleistung IEC | 6 (6) A 250 V AC 5E4 | ||||||||
| Schutzart |
|
||||||||
| Betätiger und Zusatzbetätiger | Drücker: PA, schwarz, kleiner Drücker Arretierung: PA glasfaserverstärkt, schwarz, kleiner gekürzter Arretierdrücker Stellrad: 296.5°, PA glasfaserverstärkt, schwarz, Kennzeichnung Schwellpfeil erhaben |
||||||||
| Gehäusebeschreibung | Deckel: PA glasfaserverstärkt, schwarz Sockel: PA glasfaserverstärkt, schwarz |
||||||||
| Kontaktmaterial | Ag | ||||||||
| Kontaktabstand | ≥ 3 mm | ||||||||
| Elektronik Basisfunktion | Phasenanschnitt-Halbwelle | ||||||||
| Elektronik Zusatzfunktion | Steuerung | ||||||||
| Analog/digital | analog | ||||||||
| Elektronikabgleich Θ / Spannungsbereich | 45° +/- 3° | ||||||||
| Kontaktart | Abhebekontakt | ||||||||
| Prüfzeichen | ENEC 05 | ||||||||
| Geeignet für Geräte der Schutzklasse | II | ||||||||
| Zusatzbeschriftung | Herstelljahr/-woche nach DIN EN 60062 | ||||||||
| Befestigungsart | Befestigung durch Einlegen | ||||||||
| Verschmutzungsgrad | 3 | ||||||||
| Stehstoßspannung Bemessungswert | 2500 V |
| Artikelname | 643 Werkzeugschalter einpolig Marquardt 1298.2301 |
|---|---|
| ARTNR | 10-02729 |
| Gewicht (KG) | 0.021000 |
| Polzahl | einpolig |
| Hersteller Nummer | 1298.2301 |
| Hersteller | Marquardt |
| Schaltleistung | 6 (6) A 250 V AC 5E4 |
| Herstellungsland | China |
| Schaltfunktion | Schließer mit Arettierung |
| Gehäusefarbe | schwarz |
| Traub Bestellnummer | 643 |
| Anschluss | Steckanschluss 6,3x0,8mm |
| Statistische Warennummer | 85365080 |
