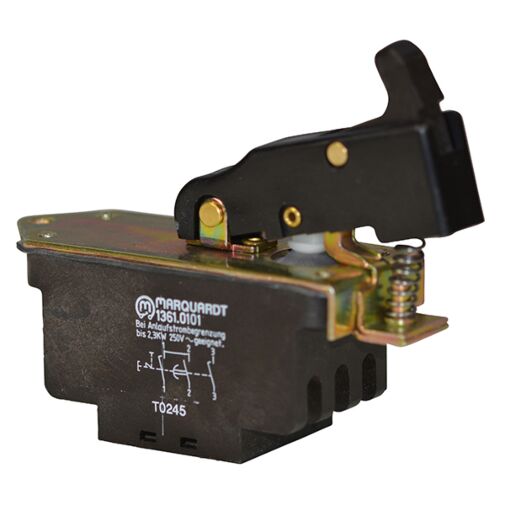

577 Werkzeugschalter Schließer zweipolig Marquardt 1361.0101
Werkzeugzeugschalter zweipolig
Schließer mit Verzögerungskontakt und Arretierung
Verzögerungszeit: 0,5-0,7 s bei 20° +/- 5°
5 s nach dem Ausschalten ist die volle Verzögerungszeit wirksam
Ausschalten erfolgt bei allen Strompfaden gleichzeitig. Bei Anlaufstrombegrenzung bis 2,3 kW 250 V AC geeignet.
Buchsenklemmen M3,5, geeignet für Geräte der Schutzklasse II
Kennzeichnung in rot: 0-1
| Produktnummer | 1361.0101 | ||||||||
| Produktfamilie | Werkzeugschalter | ||||||||
| EW-Kategorie | Ein/Aus-Schalter | ||||||||
| Betätigungsart | direkt | ||||||||
| Verpackungseinheit | 1 | ||||||||
| Gewicht | 72.360 g | ||||||||
| Hilfskontakte | Verzögerungskontakt | ||||||||
| Verzögerungszeit | 0.2 - 0.7s bei 20° +/-5° s | ||||||||
| ROHS Konform | ja | ||||||||
| Schaltfunktion | Schließer (DPNO) | ||||||||
| Material fester Kontakt | Ag | ||||||||
| Kontaktsystem |
|
||||||||
| Polzahl | 2 - polig | ||||||||
| Anschlüsse | Netzseite: Buchsenklemme, 2 x M3.5 Motorseite: Buchsenklemme, 3 x M3.5 |
||||||||
| Mechanische Lebensdauer | 1E5 | ||||||||
| Betätiger und Zusatzbetätiger | Druckhebel: PA, schwarz Arretierung: PA glasfaserverstärkt, schwarz |
||||||||
| Gehäusebeschreibung | Bügelplatte: Duroplast (Sockel) / Stahl verzinkt chromatiert (Bügelplatte) Sockel: PA glasfaserverstärkt, schwarz |
||||||||
| Kontaktmaterial | Ag | ||||||||
| Kontaktabstand | ≥ 3 mm | ||||||||
| Kontaktart | Sprungkontakt / Abhebekontakt | ||||||||
| Geeignet für Geräte der Schutzklasse | II | ||||||||
| Sonstiges | 5 s nach dem Ausschalten ist die volle Verzögerungszeit wirksam. Ausschalten erfolgt bei allen Strompfaden gleichzeitig. Bei Anlaufstrombegrenzung bis 2,3 kW 250V~geeignet. |
||||||||
| Zusatzbeschriftung | Herstelljahr/-woche nach DIN EN 60062 | ||||||||
| Befestigungsart | Befestigung durch Einlegen |
| Artikelname | 577 Werkzeugschalter Schließer zweipolig Marquardt 1361.0101 |
|---|---|
| ARTNR | 10-00975 |
| Gewicht (KG) | 0.072400 |
| Polzahl | zweipolig |
| Hersteller Nummer | 1361.0101 |
| Hersteller | Marquardt |
| Herstellungsland | Tunesien |
| Schaltfunktion | Schließer mit Arettierung |
| Gehäusefarbe | schwarz |
| Traub Bestellnummer | 577 |
| Anschluss | Steckanschluss 6,3x0,8mm |
| Statistische Warennummer | 85365080 |
