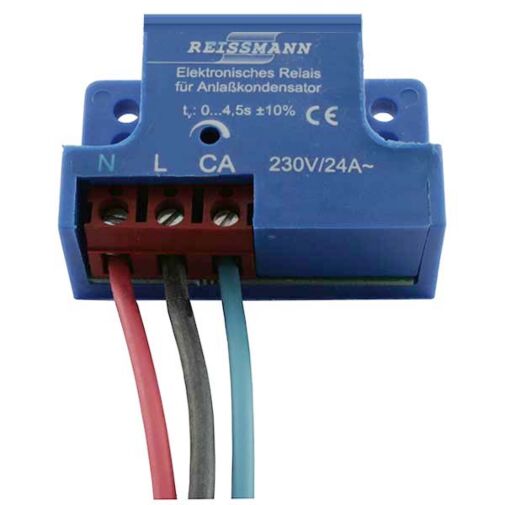

ERA2302402 Elektronisches Anlaufrelais
Schaltstrom bis 24 A AC
Wiedereinschaltverzögerung ca. 60 s
Betriebstemperatur 0° C … +70° C
Schutzklasse IP 20
Anschlüsse: Kabelschuhe, Anschlussklemme
ERA2302402 - Das elektronische Anlaufrelais dient dazu, Motor-Anlasskondensatoren nach einer einstellbaren Zeit abzuschalten.
Anwendung:
Das elektronische Anlaufrelais findet überall dort Anwendung, wo ein Anlasskondensator nach dem Hochlaufen des Motors abgeschaltet wird.
- Einphasenmotoren
- Drehstrommotoren am Einphasennetz (Steinmetzschaltung)
Funktionsprinzip:
Das elektronische Anlaufrelais schaltet nach einer einstellbaren Verzögerungszeit den Motor-Anlasskondensator kontaktlos ab. Die Verzögerungszeit entspricht der Zeit vom Einschalten des Motors unter Nennlast bis zum Hochlaufen auf die Nenndrehzahl.
Vorteile:
- höchste Zuverlässigkeit durch den Einsatz verschleißfreier Bauteile
- kompakte Bauform für Montage im Motoranschlusskasten
- leichter zu installieren und einzustellen als Fliehkraftschalter
- optimales Motordrehmoment durch zeitlich einstellbares Abschalten des Anlaufkondensators
- komplettes Unterdrücken der Funkenbildung während des Schaltens im Gegensatz zu mechanischen Schaltern
- höhere Schaltströme
| Versorgungsspannung | 230 V AC ±10% |
| Schaltstrom | bis 24 A AC bei max. Umgebungstemperatur von +80° C |
| Verzögerungszeit bis zum Abschalten des Anlasskondensators |
0,25 s … 5 s ± 10%, stufenlos einstellbar. Betriebsspannungen oberhalb der Nennspannung und Umgebungstemperaturen oberhalb der Betriebstemperatur verschieben diese Zeiten zu kleineren Werten. Betriebsspannungen unterhalb der Nennspannung verschieben die Zeiten zu größeren Werten. |
| Betriebstemperatur | 0° C … +70° C |
| Umgebungstemperatur | maximal +80° C |
| Lagertemperaturbereich | -40° C … +85° C |
| Schutzklasse | IP 20 |
| Wiedereinschaltverzögerung | ca. 60 s |
| Anschlüsse | Kabelschuhe, Anschlussklemme |
| Gehäuse | Kunststoff / blau |
| Abmessungen | 52 x 22 x 35 mm |
| Befestigung | Schrauben und / oder Kleben |
| Gewicht | ca. 70 g |
| Artikelname | ERA2302402 Elektronisches Anlaufrelais |
|---|---|
| ARTNR | 10-02705 |
| Gewicht (KG) | 0.042200 |
| Herstellungsland | Deutschland |
| Hersteller | Reissmann |
| Hersteller Nummer | ERA2302402 |
| Statistische Warennummer | 85364900 |
| Traub Bestellnummer | ERA2302402 |
