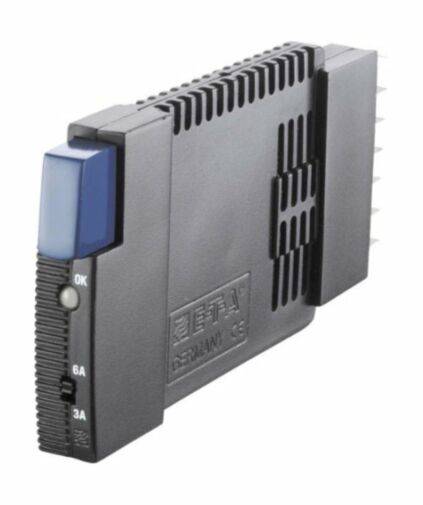

ESS20-003-DC24V-1A/2A ETA Elektronischer Schutzschalter
Elektronischer Schutzschalter mit def. Strombegrenzung
Manueller Ein-/Aus-Schalter (Druck-Druck-Betätigung)
Betriebsspannung DC 24 V
Nennstrom 1A/2A
- 10 für jeweils 86,30 € kaufen und 5% sparen
- 25 für jeweils 79,23 € kaufen und 12% sparen
- 50 für jeweils 72,86 € kaufen und 20% sparen
- 100 für jeweils 70,73 € kaufen und 22% sparen
Artikel dem Warenkorb hinzufügen oder Alles auswählen
-
17-P10-SI ETA Stecksockel21,41 €
Der elektronische Schutzschalter ESS20-0.. gewährleistet eine selektive Absicherung aller Lastkreise, die von einem DC 24 V-Netzteil versorgt werden.
DC 24 V-Schaltnetzteile (10 A...40 A) werden in der Automatisierungstechnik sehr häufig eingesetzt. Bei Überlastung regeln sie jedoch die DC 24 V-Ausgangsspannung ab, die alle angeschlossenen Lasten versorgen soll. Das heißt, in einem einzigen Verbraucher einer Anlage tritt ein Fehler auf und bei allen anderen Lastkreisen bricht die Versorgungsspannung ein. Dies bedeutet häufig neben einem undefinierten Fehlerzustand auch den Stillstand der gesamten Anlage.
Selektivität bedeutet deshalb in diesem Zusammenhang, dass der ESS20-0.. schneller als das Schaltnetzteil auf die Überlast- oder Kurzschlussbedingung in einem Lastkreis reagiert. Dies wird durch die Kombination aus aktiver elektronischer Strombegrenzung und bewährter Schutzschaltertechnologie inklusive galvanischer Trennung
sichergestellt. Der ESS20-0.. begrenzt den möglichen Überstrom auf das 1,8- bzw. 1,5-fache des ausgewählten Nennstromes. Damit ist das Einschalten kapazitiver Lasten bis 75.000 μF und Lampenlasten möglich, abgeschaltet wird aber ausschließlich im Überlast- oder Kurzschlussfall.
Zur Anpassung an die Lastverhältnisse ist der ESS20-0..- Nennstrom in festen Werten von 0,5 A...10 A und in den einstellbaren Varianten 1 A/2 A oder 3 A/6 A verfügbar. Eine zweifarbige LED sowie ein integrierter
Signalkontakt zeigen den Betriebs- und Fehlerzustand an.
Die geringe Baubreite von nur 12,5 mm und die Steckbarkeit des ESS20-0.. auf den E–T–A Stromverteilern Modul 17plus und SVSxx (für ESS20-003) garantieren eine platzsparende und schnelle Hutschienenmontage der Komponenten im Schaltschrank.
Wesentliche Merkmale:
-
Selektive Lastabsicherung mit galvanischer Trennung im Fehlerfall
-
Alle Lastarten anschließbar (kleine DC-Motoren etc. auf Anfrage)
-
Aktive Strombegrenzung typ. 1,8 x IN bzw. typ. 1,5 x IN (IN = 8 A oder 10 A) beim Einschalten kapazitiver Lasten bis 75.000 μF und
bei Überlast/Kurzschluss -
Elektronische Abschaltkennlinie
-
Sichere Überlastabschaltung ab 1,1 x IN auch bei langen Lastleitungen oder niedrigen Leitungsquerschnitten (siehe Tabelle 2).
-
Nennstrom in festen Stromstärken 0,5 A...10 A wählbar oder in 2 Stufen (1 A/2 A oder 3 A/6 A) mittels Schalter am Gerät einstellbar
-
Manueller Ein-/Aus-Schalter (Druck-Druck-Betätigung)
-
Eindeutige Signalisierung
-
Baubreite pro Kanal nur 12,5 mm
-
Steckbar in anreihbaren Stromverteiler Modul 17plus oder
Stromverteilungssystem
SVSxx für ESS20-003
(siehe Produktgruppe Stromverteilungssysteme)
Technische Daten:
| Betriebsdaten | |
| Betriebsspannung UB | DC 24 V (18...32 V) |
| Nennstrom IN | feste Stromstärken: 0,5 A, 1 A, 2 A, 3 A, 4 A, 6 A, 8 A, 10 A einstellbar: 1 A/2 A oder 3 A/6 A |
| Stromaufnahme I0 | typ. 13 mA |
| Auslösestrom (Bimetall) | typ. 0,3 A (nur im Fehlerfall, bis zur galv. Abschaltung) |
|
Signalisierung des Betriebszustandes über |
|
|
Verpolschutz von UB |
Internes Bimetall (Fail-Safe-Element) löst aus, Druckknopf geht in die Aus-Stellung |
| Lastkreis | |
| Lastausgang | Power - MOSFET Schaltausgang plusschaltend |
|
Maximaldaten der Last bei Reihenmontage |
siehe Tabelle 1 |
| Spannungsabfall UON bei IN | siehe Tabelle 1 |
| Überlastabschaltung (ÜL) | typ. 1,1 x IN (1,05...1,35 x IN)N |
| Kurzschlussstrom IK |
aktive Strombegrenzung siehe Tabelle 1 |
|
Abschaltzeiten |
siehe Zeit/Strom-Kennlinie typ. 5 s bei ILast > 1,1 x IN typ. 5 s...100 ms bei ILast > 1,8 x IN (bzw. 1,5 x IN) |
| Temperaturabschaltung |
Interne Temperaturüberwachung mit galvanischer Trennung |
|
Unterspannungsüberwachung |
mit Hysterese, kein Reset nötig: |
| Einschaltverzögerung tStart | typ. 0,3 s nach jedem Einschalten und nach dem Anlegen von UB |
| Galv. Trennung des Lastkreises | erfolgt einpolig (Schalterkontakt) - durch Druck-Druck-Betätigung des blauen Druckknopfes - nach elektronischer Fehlerabschaltung (Überlast,Kurzschluss) - bei Verpolung |
| Freilaufbeschaltung | externe Freilaufdiode bei induktiver Last empfohlen |
| Parallelschalten mehrerer Lastausgänge | nicht zulässig |
| Fehlermeldung, Signalausgang | |
| Fehlermeldung F | Potentialfreier Signalkontakt , schaltet zeitgleich mit galvanischer Trennung max. DC 30 V/0,5 A, min. 10 V/10 mA |
| Signalausgang ESS20-001 (Einzelsignalisierung Schließer) |
Blauer Druckknopf ist in der Ein-Stellung: Signalkontakt SC-SI ist geschlossen Blauer Druckknopf ist in der Aus-Stellung: Signalkontakt SC-SI ist offen |
| Signalausgang ESS20-003 (Sammelsignalisierung) |
Steuereingang (IN+/IN-) ist galvanisch getrennt zum Lastkreis (Optokoppler) Spannung max. + DC 32 V High > DC 12 V ≤ DC 32 V (Einschaltung) Low ≤ DC 5 V > 0 V (Ausschaltung) Stromaufnahme typ. 3…9 mA (DC +12 V…32 V) |
| Optische Anzeige | LED leuchtet ORANGE (bis zur galvanischen Trennung) |
| Allgemeine Daten | |
| Vorsicherung für ESS20-0.. | nicht notwendig, da ein redundantes Fail-Safe-Element integriert ist (thermischer E-T-A Schutzschalter). Bei ausgelöstem Fail-Safe-Element ist der Druckknopf in der AUS-Stellung |
| Flachsteckanschlüsse | 6,3 mm nach EN 60934-6.3-0.8 |
| Gehäusewerkstoff | Kunststoff |
| Gehäusebefestigung | Steckbar in anreihbaren Stromverteiler Modul 17plus und SVSxx von E-T-A |
| Umgebungstemperatur | 0...+50 °C (ohne Betauung, vgl. EN 60204-1) |
| Lagertemperatur | -20...70 °C |
| Feuchte Wärme | 96 Std./95 % relat. Feuchte/40 °C nach IEC 60068-2-78, Test Cab. Klimaklasse 3K3 nach EN 60721 |
| Vibrationsfestigkeit | 3 g, Prüfung nach IEC 60068-2-6, Test Fc |
| Schutzart | Gehäuse IP30 DIN 40050 Klemmen IP30 DIN 40050 |
| EMV-Anforderungen (EMV-Richtlinie, CE-Kennz.) |
Störaussendung: EN 61000-6-3 Störfestigkeit: EN 61000-6-2 |
| Isolationskoordination (IEC 60934) |
0,5 kV/Verschmutzungsgrad 2 verstärkte Isolation im Betätigungsbereich |
| Isolationsspannung | DC 500 V Zwischen den galvanisch getrennten Bereichen: Lastkreis im Aus-Zustand, Signaleingang und Signalausgänge |
|
Spannungsfestigkeit
|
(siehe auch Maßbild) Prüfspannung AC 1 000 V Prüfspannung AC 500 V Prüfspannung AC 500 V |
|
Zulassungen |
CE-Zeichen UL 1077, File E67320 Supplementary Protectors for use in Electrical Equipment IEC/EN 60934 (feste Stromstärken) |
| Isolationswiderstand (Aus-Zustand) |
> 100 MΩ (DC 500 V) zwischen LINE (+) – LOAD (+) |
| Einbaumaße (B x H x T) | siehe Maßbild 12,5 x 105 x 60 mm |
| Gewicht | ca. 65 g |
Zulassungen:
| Prüfstelle | Nennspannung | Nennstrombereich | Prüfnorm |
| VDE (EN 60934) | DC 32 V | 0,5...10 A | EN 60934 |
| UL 1077 in Vorbereitung | DC 28 V | 0,5...10 A | UL 1077 |
Tabelle 1: Spannungsabfall, Strombegrenzung, max. Laststrom
|
Nennstrom |
typ. Spannungsabfall |
aktive Strom- |
max. Laststrom |
|
|
|
TU = 40 °C |
TU = 50 °C |
||
|
0,5 A |
100 m V |
1,8 x IN |
0,5 A 0,5 A |
0,5 A |
|
1 A |
140 mV |
1,8 x IN |
1 A |
1 A |
|
2 A |
180 m V |
1,8 x IN |
2 A |
2 A |
|
3 A |
140 m V |
1,8 x IN |
3 A |
3 A |
|
4 A |
190 m V |
1,8 x IN |
4 A |
4 A |
|
6 A |
280 m V |
1,8 x IN |
6 A |
5 A |
|
8 A |
220 mV |
1,5 x IN |
8 A |
7 A |
|
10 A |
280 mV |
1,5 x IN |
10 A |
9 A |
|
1 A/2 A |
140 mV/280 mV |
1,8 x IN |
1 A/2 A |
1 A/2 A |
|
3 A/6 A |
140 mV/280 mV |
1,8 x IN |
3 A/6 A |
3 A/5 A |
| Artikelname | ESS20-003-DC24V-1A/2A ETA Elektronischer Schutzschalter |
|---|---|
| ARTNR | 24-00783 |
| Gewicht (KG) | 0.086600 |
| Ausführung | 0 mit galvanischer Trennung im Fehlerfall |
| Ausführung: Kommunikation, Schnittstelle | 01 analog Signal |
| Herstellungsland | Deutschland |
| Signalausgang | 3 Signalkontakt-Wechsler (Sammelsignalisierung) |
| Anschlussform Hauptanschlüsse | P10 Flachstecker DIN 46244-A6,3-0,8 |
| Baureihe | ESS20 |
| Signaleingang | 0 ohne Signaleingang |
| Betätigungselement | W Standardschaltwippe |
| Unterspannungsmodul | keine |
| Betriebsspannung | DC 24 V |
| Polzahl | 1-polig thermisch geschützt |
| Nennstrombereich | 1A/2A |
| Montageart | S Steckbar |
| Kennlinie | Mittelträge Auslösekennlinie (Standard) |
| Zusatzfunktion | 0 ohne |
| Traub Bestellnummer | ESS20-003-DC24V-1A/2A |
| Statistische Warennummer | 85362010 |
| Hersteller | E-T-A |
| Hersteller Nummer | ESS20-003-DC24V-1A/2A |
