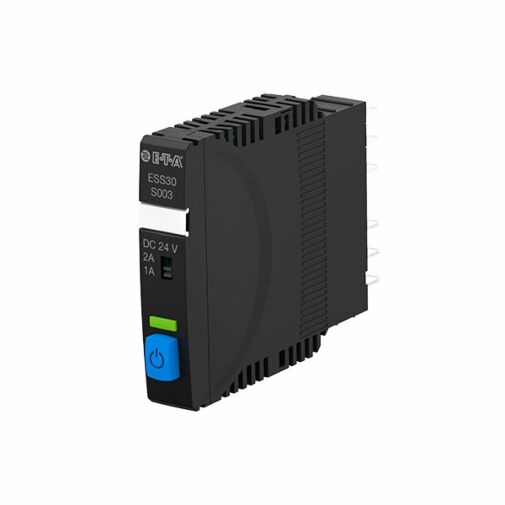

ESS30-S003-DC24V-0,5A ETA Elektronischer Schutzschalter
Elektronischer Schutzschalter mit Strombegrenzung
Manueller Ein-/Aus-Schalter (Druck-Druck-Betätigung)
Betriebsspannung DC 24 V
Nennstrom 0,5A
- 10 für jeweils 69,98 € kaufen und 5% sparen
- 25 für jeweils 64,25 € kaufen und 12% sparen
- 50 für jeweils 59,08 € kaufen und 20% sparen
- 100 für jeweils 57,36 € kaufen und 22% sparen
Artikel dem Warenkorb hinzufügen oder Alles auswählen
Der elektronische Schutzschalter ESS30-S mit galvanischer Trennung ist als „Low Energy Breaker“ der weltweit einzigartige Elektronischer Überstromschutz für DC 24 V Anwendungen. Für den Einsatz in dezentralen- und zentralen Energieversorgungseinheiten erfüllt er die Anforderungen nach DIN EN 60934, UL 1077 als Supplementary Protector und UL 1310 als „Class 2 power unit“ (NEC class2). Das kompakte Gerät ist für die steckbare Montage auf den Sockelsystemen 17plus und 18plus sowie den Stromverteilungssystemen SVS vorgesehen und garantiert eine schnelle und problemlose Montage.
Der nur 12,5 mm schmale ESS30-S sichert alle DC 24 V Lastkreise selektiv ab. Dies wird durch eine Kombination aus aktiver elektronischer Strombegrenzung im Kurzschlussfall und einer Überlastabschaltung bei typ. 1,2 x IN erreicht. DC 24 V-Schaltnetzteile werden in der Automatisierungstechnik sehr häufig eingesetzt. Bei Überlast regeln sie jedoch die Ausgangsspannung ab, die alle angeschlossenen Lasten versorgen soll. Tritt also in einem einzigen Verbraucher der Anlage ein Fehler auf, bricht auch in allen anderen Lastkreisen die Spannung ein. Häufig hat das nicht nur einen undefinierten Fehlerzustand zur Folge, sondern sogar einen Stillstand der Maschine oder Anlage.
Der maximal mögliche Überstrom wird stets auf das 1,2-fache des gewählten Nennstroms begrenzt (siehe Tabelle 1). Damit ist das Einschalten kapazitiver Lasten bis 40.000 μF problemlos möglich Zur Anpassung an die Lastverhältnisse ist der Nennstrom in festen Werten von 0,5 A...10 A und in den einstellbaren Varianten 1 A/2 A oder 3 A/6 A verfügbar.
Betriebs- und Fehlerzustände werden durch eine mehrfarbige LED und integrierte Meldeausgänge angezeigt. Der manuelle ON/OFF-Schalter direkt am Gerät erlaubt eine gezielte Inbetriebnahme einzelner Lastkreise und das Rücksetzen nach überstrombedingten Abschaltungen.
Wesentliche Merkmale:
-
Steckbar auf Stromverteilermodulen 17plus, 18plus und SVSxx
-
Galvanische Trennung im Fehlerfall
-
Aktive lineare Strombegrenzung
-
Kapazitive Lasten bis 40.000 μF
-
Feste Nennstromstärken 0,5 A...10 A (0,5A…3,6A NEC Class 2)
-
2 Stufen (1 A/2 A oder 3 A/6 A) mittels Schalter am Gerät einstellbar
-
Zulassungen: UL, NEC Class 2, VDE
-
Reduziert Lagerkosten, da ein Gerät 2 Nennströme abdeckt
-
Bietet hohe Flexibilität durch Steckbarkeit und einfache Einstellbarkeit der Nennströme
-
Spart Kosten, da die Geräte bis 3,6A mit der Zulassung nach UL1310 (NEC Class 2) die dafür vorgesehenen teuren Schaltnetzteile ersetzen
-
Spart Energiekosten durch 1/3 geringere Verlustleistung als vergleichbare Lösungen
-
Erhöht die Anlagenverfügbarkeit durch eindeutige Fehlerdetektion und Signalisierung
Technische Daten:
| Betriebsdaten | |
| Betriebsspannung UB | DC 24 V (18...30 V) |
| Nennstrom IN | feste Stromstärken: Typ ESS30-S 0,5 A; 1 A; 2 A; 2 A CL2; 3 A; 3 A CL2; 3,6 A; 3,6 A CL2; 4 A; 6 A; 8 A; 10 A; einstellbar: 1 A/2 A oder 3 A/6 A |
| Ruhestrom I0 | im EIN-Zustand: typ. 4 mA bei den einstellbaren typ. 5,5 mA |
| Auslösestrom (Bimetall) | typ. 0,4 A (nur im Fehlerfall, bis zur galv. Abschaltung) |
|
Signalisierung des Betriebszustandes über |
|
| Lastkreis | |
| Lastausgang | Power - MOSFET Schaltausgang (plusschaltend) |
| Überlastabschaltung (ÜL) und Kurzschlussstromabschaltung |
typ. 1,2 x IN mit aktiver Strombegrenzung |
|
Abschaltzeiten für elektron. Abschaltung für galvanische Trennung |
siehe Zeit / Strom-Kennlinie Überlast-Abschaltzeit typ. 500 ms Kurzschluss-Abschaltzeit je nach Nennstrom (siehe Tabelle 1) typ. 5 s (3…9 s) |
| Temperaturabschaltung |
Interne Temperaturüberwachung mit galvanischer Trennung |
|
Unterspannungsüberwachung |
mit Hysterese, kein Reset nötig: |
| Einschaltverzögerung tStart | typ. 2 ms nach jedem Einschalten und nach dem Anlegen von UB |
| Kapazitive Lasten | bis 40.000μF |
| Freilaufbeschaltung | externe Freilaufdiode bei induktiver Last empfohlen |
| Parallelschalten mehrerer Lastausgänge | nicht zulässig |
| Fehlermeldung, Signalausgang | |
| Fehlermeldung F | Potentialfreier Signalkontakt , schaltet zeitgleich mit galvanischer Trennung max. DC 30 V/ 2 A, min. 12 V/10 mA |
| Signalausgang ESS30-S001 Signalkontakt Wechsler |
Blauer Druckknopf ist in der Ein-Stellung: Signalkontakt 13/14-12 geschlossen Blauer Druckknopf ist in der Aus-Stellung: Signalkontakt 13/14-12 geöffnet |
| Signalausgang ESS30-S002 Signalkontakt Wechsler |
Blauer Druckknopf ist in der Ein-Stellung: Signalkontakt 13/14-12 geöffnet Blauer Druckknopf ist in der Aus-Stellung: Signalkontakt 13/14-12 geschlossen |
| Signalausgang ESS30-S003 Signalkontakt Wechsler |
Blauer Druckknopf ist in der Ein-Stellung: Signalkontakt 13-14 ist geschlossen, 13-12 ist geöffnet Blauer Druckknopf ist in der Aus-Stellung: Signalkontakt 13-14 ist geöffnet, 13-12 ist geschlossen |
| Optische Anzeige | LED grün UB liegt an und Schalter S1 auf ON und keine Überlast, kein Kurzschluss LED aus
LED orange Überlastbedingung > 1,2 x IN bis zur |
| Allgemeine Daten | |
| Fail-Safe-Element |
Vorsicherung für ESS30-S.. nicht notwendig, da ein redundantes |
| Flachsteckanschlüsse | 6,3 mm nach EN 60934-6.3-0.8 |
| Gehäusewerkstoff | Kunststoff |
| Gehäusebefestigung | Steckbar in anreihbaren Stromverteiler Modul 17plus oder 18plus von E-T-A |
| Umgebungstemperatur | 0...+60 °C (ohne Betauung, vgl. EN 60204-1) |
| Lagertemperatur | -40...+70 °C |
| Feuchte Wärme | 96 Std./95 % relat. Feuchte/40 °C nach IEC 60068-2-78, Test Cab. Klimaklasse 3K3 nach EN 60721 |
| Vibrationsfestigkeit | 3 g, Prüfung nach IEC 60068-2-6, Test Fc |
| Schutzart |
Betätigungsbereich IP30 EN 60529 |
| EMV-Anforderungen (EMV-Richtlinie, CE-Kennz.) |
Störaussendung: EN 61000-6-3 Störfestigkeit: EN 61000-6-2 |
| Isolationskoordination (IEC 60934) |
0,5 kV/Verschmutzungsgrad 2 verstärkte Isolation im Betätigungsbereich |
| Isolationsspannung | DC 500 V Zwischen den galvanisch getrennten Bereichen: Lastkreis im Aus-Zustand, Signaleingang und Signalausgänge |
|
Spannungsfestigkeit
|
(siehe auch Maßbild) Prüfspannung AC 1 000 V Prüfspannung AC 500 V Prüfspannung AC 500 V |
|
Zulassungen |
CE-Zeichen |
| Isolationswiderstand (Aus-Zustand) |
> 100 MΩ (DC 500 V) zwischen LINE (+) – LOAD (+) |
| Einbaumaße (B x H x T) | siehe Maßbild 12,5 x 105 x 60 mm |
|
Betätigungskräfte |
5...8 N |
| Gewicht | ca. 39 g |
Zulassungen:
| Prüfstelle | Prüfnorm | Nennspannung | Nennstrombereich |
File- |
| UL | UL 2367 | DC 32 V | 0,5...10 A | E306740 |
| UL |
UL 1310 |
DC 28 V |
0,5 A, 1 A, 2 A, |
E306740 |
| UL | UL 2367 | DC 24 V | 0,5 A…10 A | E306740 |
| UL |
UL 1077 |
DC 24 V |
0,5 A...10 A, |
E67320 |
| VDE |
IEC/EN |
DC 24 V | 5 A…10 A | 40039681 |
Tabelle 1: Spannungsabfall, Strombegrenzung, max. Laststrom
|
Nennstrom |
typ. Spannungsabfall |
aktive Strom- |
Abschalt- |
Abschalt- Zeit |
Fail-Safe- |
max. Laststrom |
||
|
|
TU = 40 °C |
TU = 50 °C |
TU = 60 °C |
|||||
|
0,5 A |
90 m V |
1,2 x IN |
500 ms |
500 ms |
2 A |
0,5 A |
0,5 A |
0,5 A |
|
1 A |
100 mV |
1,2 x IN |
500 ms |
500 ms |
2 A |
1 A |
1 A |
1 A |
|
2 A |
110 m V |
1,2 x IN |
500 ms |
500 ms |
4 A |
2 A |
2 A |
2 A |
|
2 A CL2 |
130 mV |
1,2 x IN |
500 ms |
500 ms |
4 A |
2 A |
2 A |
2 A |
|
3 A |
150 m V |
1,2 x IN |
500 ms |
500 ms |
6,3 A |
3 A |
3 A |
3 A |
|
3 A CL2 |
200 mV |
1,2 x IN |
500 ms |
500 ms |
4 A |
§ A |
3 A |
3 A |
|
3,6 A |
155 mV |
1,2 x IN |
350 ms |
500 ms |
6,3 A |
3,6 A |
3,6 A |
3,6 A |
|
3,6 A CL2 |
220 mV |
1,05 x IN |
450 ms |
500 ms |
4 A |
3,6 A |
3,6 A |
3,6 A |
|
4 A |
160 m V |
1,2 x IN |
280 ms |
500 ms |
6,3 A |
4 A |
4 A |
4 A |
|
6 A |
170 m V |
1,2 x IN |
150 ms |
500 ms |
10 A |
6 A |
6 A |
6 A |
|
8 A |
190 mV |
1,2 x IN |
280 ms |
500 ms |
15 A |
8 A |
7,5 A |
7 A |
|
10 A |
210 mV |
1,2 x IN |
200 ms |
500 ms |
15 A |
9,5 A |
9 A |
8,5 A |
|
1 A/2 A |
140 mV/90 mV |
1,2 x IN |
500 ms |
500 ms |
4 A |
1 A/2 A |
1 A/2 A |
1 A/2 A |
|
3 A/6 A |
80 mV/160 mV |
1,2 x IN |
500 ms/150 ms |
500 ms |
10 A |
3 A/6 A |
3 A/6 A |
3 A/6 A |
| Artikelname | ESS30-S003-DC24V-0,5A ETA Elektronischer Schutzschalter |
|---|---|
| ARTNR | 24-01479 |
| Gewicht (KG) | 0.041300 |
| Ausführung | 0 mit galvanischer Trennung im Fehlerfall |
| Ausführung: Kommunikation, Schnittstelle | 0 ohne Steuereingang |
| Herstellungsland | Deutschland |
| Signalausgang | 3 Doppelsignalkontakt Wechsler |
| Anschlussform Hauptanschlüsse | P10 Flachstecker DIN 46244-A6,3-0,8 |
| Baureihe | ESS30 |
| Betätigungselement | W Standardschaltwippe |
| Unterspannungsmodul | keine |
| Polzahl | 1-polig thermisch geschützt |
| Nennstrombereich | 0,5A |
| Montageart | S Steckbar |
| Kennlinie | Mittelträge Auslösekennlinie (Standard) |
| Traub Bestellnummer | ESS30-S003-DC24V-0,5A |
| Statistische Warennummer | 85362010 |
| Hersteller | E-T-A |
| Hersteller Nummer | 0ESS30001119 |
