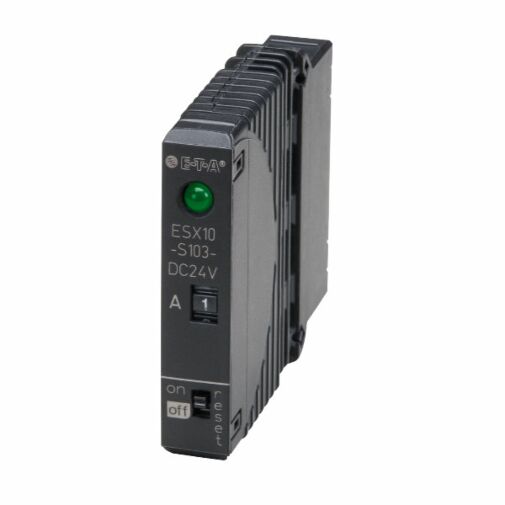

ESX10-S103-DC24V-1-10A ETA Elektronischer Sicherungsautomat
E-T-A Elektronischer Sicherungsautomat mit Strombegrenzung
Manueller Ein-/Aus-Schalter
Baubreite pro Kanal nur 12,5 mm
Nennspannung DC 24 V
Nennstrom 1-10 A
- 10 für jeweils 61,59 € kaufen und 5% sparen
- 25 für jeweils 56,95 € kaufen und 12% sparen
- 50 für jeweils 51,72 € kaufen und 21% sparen
- 100 für jeweils 51,72 € kaufen und 21% sparen
Artikel dem Warenkorb hinzufügen oder Alles auswählen
Das Gerät ESX10-Sxxx erweitert die Produktgruppe »Elektronischer Überstromschutz« für DC 24 V Anwendungen. Es sichert bei einer Baubreite von nur 12,5 mm alle DC 24 V Lastkreise selektiv ab. Dies wird durch eine Kombination aus aktiver elektronischer Strombegrenzung im Kurzschlussfall und einer Überlastabschaltung typisch ab 1,2 x IN erreicht. Der ESX10-S ist steckbar und bietet dadurch eine schnelle und flexible Montage für Gerätegruppen mit mehreren Stromkreisen auf den Stromverteilern Modul 17plus und SVSxx. DC 24 V-Schaltnetzteile werden in der Automatisierungstechnik sehr häufig eingesetzt. Bei Überlast regeln sie jedoch die Ausgangsspannung ab, die alle angeschlossenen Lasten versorgen soll. Tritt also in einem einzigen Verbraucher der Anlage ein Fehler auf, bricht auch in allen anderen Lastkreisen die Spannung ein. Häufig hat das nicht nur einen undefinierten Fehlerzustand zur Folge, sondern sogar einen Stillstand der Maschine oder Anlage. Genau hier greift der ESX10-S ein, indem er schneller als das Schaltnetzteil auf die Überlastbedingung reagiert. Der maximal mögliche Überstrom wird auf das typ. 1,4-fache des gewählten Nennstroms begrenzt (siehe Tabelle 1). Damit ist das Einschalten kapazitiver Lasten bis min. 20.000 µF möglich, abgeschaltet wird jedoch ausschließlich im Überlast- oder Kurzschlussfall. Zur Anpassung an die Lastverhältnisse ist der Nennstrom über einen Drehschalter ganzzahlig einstellbar von 1 A bis 10 A. Betriebs- und Fehlerzustände werden durch eine mehrfarbige LED, einen integrierten kurzschlussfesten Statusausgang (Einzel- oder Gruppenalarme) oder über einen potenzialfreien Relaiskontakt (Wechsler) angezeigt. Fernbetätigung ist möglich über ein RemoteResetsignal. Der manuelle ON/OFF-Schalter direkt am Gerät erlaubt eine gezielte Inbetriebnahme einzelner Lastkreise. Sobald der ESX10-S in seinem Lastkreis Überlast oder Kurzschluss erkennt, sperrt er den Lastausgangs-Transistor und unterbricht damit den Stromfluss in dem fehlerhaften Kreis. Nach Fehlerbehebung wird der Lastausgang des ESX10-S durch ein elektronisches Resetsignal oder manuell durch Betätigung des ON/OFF-Schalters direkt am Gerät wieder aktiviert.
Wesentliche Merkmale:
- Selektive Lastabsicherung, elektronische Abschaltkennlinie
- Alle Lastarten anschließbar (DC 24 V-Motoren auf Anfrage)
- Aktive Strombegrenzung beim Einschalten kapazitiver Lasten bis min. 20.000 µF und bei Überlast/Kurzschluss
- Ganzzahlig einstellbarer Nennstrom von 1 A bis 10 A über Drehschalter
- Sichere Überlastabschaltung typ. ab 1,2 x IN auch bei langen Lastleitungen oder niedrigen Leitungsquerschnitten
- Manueller Ein-/Aus-Schalter (S1)
- Eindeutige Signalisierung durch LED, elektronischen Statusausgang SF oder Meldeausgang F (potenzialfreier Signalkontakt)
- Elektronischer Reseteingang RE, Steuereingang IN
- Integriertes Fail-Safe-Element
- Baubreite pro Kanal nur 12,5 mm
- Steckbar für Montage auf Stromverteiler Modul17plus und SVSxx.
Technische Daten:
| Betriebsdaten | |
| Betriebsspannung UB | DC 24 V (18...32 V) |
| Nennstrom IN | Einstellbare Stromstärken: 1 A bis 10 A in 1 A Schritten |
| Ruhestrom I0 | im EIN-Zustand: typ. 25 mA bei der Variante -103/-115/-125 typ. 20 mA bei Variante -114/-117/-124/-127 |
| Signalisierung des Betriebszustandes über |
? Mehrfarbige LED: |
| Lastkreis | |
| Lastausgang | Power-MOSFET-Schaltausgang (plusschaltend) |
| Laststrom Warnlimit t (IWLimit) Hysterese | typ. 0,8 x IN typ. 5% |
| Überlastabschaltung (ÜL) | typ. 1,2 x IN (1,05...1,35 x IN) (siehe Zeit/Strom-Kennlinie) |
| Kurzschlussstrom IK | aktive Strombegrenzung mit IKS = typ. 2,5 x IN , 1 A typ. 1,4 x IN, 2 A -10 A (siehe Zeit/Strom-Kennlinie) |
| Abschaltzeiten siehe Zeit/Strom-Kennlinie für elektron. Abschaltung |
bei Überlastabschaltung (IÜL) = typ. 3 s bei Kurzschlussstrom (IKS) = typ. 0,1 s (siehe Zeit/Strom-Kennlinie) |
|
Temperaturaüberwachung Abschaltung Hysterese |
Interne Temperaturüberwachung mit elektronischer Abschaltung typ. +100 °C |
| Betriebsspannungs- Unterspannungsüberwachung |
AUS bei typ. UB < 16,0 V |
Zulassungen:
| Prüfnorm | Nennspannung | Nennstrombereich |
| UL 2367 | DC 24 V | 1...10 A |
| UL 508 CSA C22.2 No. 14 |
DC 24 V | 1...10 A |
| Artikelname | ESX10-S103-DC24V-1-10A ETA Elektronischer Sicherungsautomat |
|---|---|
| ARTNR | 24-01222 |
| Gewicht (KG) | 0.054400 |
| Ausführung | 1 ohne galvanische Trennung im Fehlerfall |
| Ausführung: Kommunikation, Schnittstelle | 01 analog Signal |
| Herstellungsland | Deutschland |
| Signalausgang | 3 Doppelsignalkontakt Wechsler |
| Anschlussform Hauptanschlüsse | P10 Flachstecker DIN 46244-A6,3-0,8 |
| Baureihe | ESX10 |
| Signaleingang | 0 ohne Signaleingang |
| Betätigungselement | W Standardschaltwippe |
| Unterspannungsmodul | keine |
| Betriebsspannung | DC 24 V Nennspannung DC 24 V |
| Polzahl | 1-polig thermisch geschützt |
| Nennstrombereich | 1-10 A |
| Montageart | S Steckbar |
| Kennlinie | Mittelträge Auslösekennlinie (Standard) |
| Zusatzfunktion | 0 ohne |
| Traub Bestellnummer | ESX10-S103-DC24V-1-10A |
| Statistische Warennummer | 85362010 |
| Hersteller | E-T-A |
| Hersteller Nummer | 0DH13N001701D |
