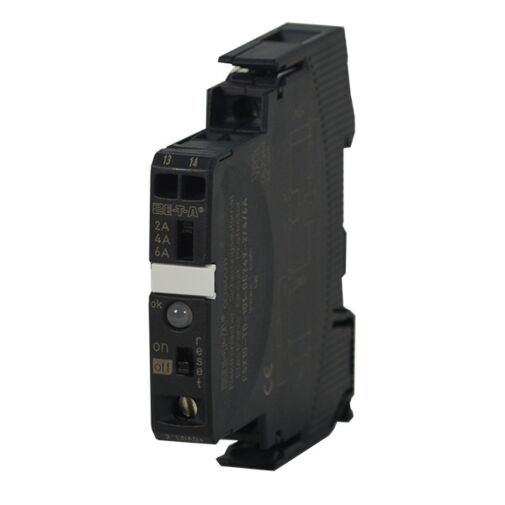

ESX10-TD-101-DC24V-X279 ETA Elektronischer Sicherungsautomat
Elektronischer Sicherungsautomat
Tragschienenbefestigung mit Signalkontakt
Nennspannung DC 24 V
Nennstrom einstellbar 2/4/6 A
- 10 für jeweils 57,23 € kaufen und 5% sparen
- 25 für jeweils 52,91 € kaufen und 12% sparen
- 50 für jeweils 48,05 € kaufen und 21% sparen
- 100 für jeweils 48,05 € kaufen und 21% sparen
Artikel dem Warenkorb hinzufügen oder Alles auswählen
Das Gerät ESX10-T erweitert die Produktgruppe »Elektronischer Überstromschutz« für DC 24 V-Anwendungen.
Es sichert bei einer Baubreite von nur 12,5 mm alle DC 24 V-Lastkreise selektiv ab. Dies wird durch eine Kombination aus aktiver elektronischer Strombegrenzung im Kurzschlussfall und einer Überlastabschaltung ab 1,1 x IN erreicht.
Der ESX10-T ist direkt auf die Hutschiene aufschnappbar und bietet dadurch eine schnelle und flexible Montage für Gerätegruppen mit mehreren Stromkreisen.
DC 24 V-Schaltnetzteile werden in der Auto mati sierungstechnik sehr häufig eingesetzt. Bei Überlast regeln sie jedoch die Ausgangsspannung ab, die alle angeschlossenen Lasten versorgen soll. Tritt also in einem einzigen Verbraucher der Anlage ein Fehler auf, bricht auch in allen anderen Lastkreisen die Spannung ein. Häufig hat das nicht nur einen undefinierten Fehlerzustand zur Folge, sondern sogar einen Stillstand der Maschine oder Anlage.
Genau hier greift der ESX10-T ein, indem er schneller als das Schaltnetzteil auf die Überlastbedingung reagiert. Der maximal mögliche Überstrom wird stets auf das 1,3...1,8-fache des gewählten Nennstroms begrenzt (siehe Tabelle 1). Damit ist das Einschalten kapazitiver Lasten bis 75.000 μF möglich, abgeschaltet wird jedoch ausschließlich im Überlast- oder Kurzschlussfall. Zur Anpassung an die Lastverhältnisse ist der Nennstrom in festen Werten von 0,5 A...12 A und einstellbar z.B. [2 A/4 A/6 A] verfügbar.
Be- triebs- und Fehlerzustände werden durch eine mehrfarbige LED, einen integrierten kurzschlussfesten Statusausgang oder Einzel- oder Gruppenalarme angezeigt. Fernbetätigung ist möglich über ein Remote-Resetsignal oder ein Remote-Steuersignal ON/OFF. Der manuelle ON/OFF-Schalter direkt am Gerät erlaubt eine gezielte Inbetriebnahme einzelner Lastkreise. Sobald der ESX10-T in seinem Lastkreis Überlast oder Kurzschluss erkennt, sperrt er den Lastausgangs-Transistor und unterbricht damit den Stromfluss in dem fehlerhaften Kreis. Nach Fehlerbehebung wird der Lastausgang des ESX10-T durch ein elektronisches Resetsignal oder manuell durch Betätigung des ON/OFF-Schalters direkt am Gerät wieder aktiviert.
- Selektive Lastabsicherung, elektronische Abschaltkennlinie
- Alle Lastarten anschließbar (DC 24 V-Motoren auf Anfrage)
- Aktive Strombegrenzung beim Einschalten kapazitiver Lasten bis 75.000 μF und bei Überlast/Kurzschluss
- Nennstrom einstellbar [0,5 A/1 A/2 A], [2 A/3 A/4 A], [2 A/4 A/6 A] und [6 A/8 A/10 A]
- Sichere Überlastabschaltung ab 1,1 x IN auch bei langen Lastleitungen oder niedrigen Leitungsquerschnitten (siehe Tabelle 3)
- Manueller Ein-/Aus-Schalter (S1)
- Steuereingang IN+ für Remote ON/OFF-Signal (Option)
- Eindeutige Signalisierung durch LED, Statusausgang SF oder Signalkontakt F (kombinierbar)
- Elektronischer Reseteingang RE (Option)
- Integriertes Fail-Safe-Element, an den Nennstrom angepasst
- Baubreite pro Kanal nur 12,5 mm
- Für direkte Hutschienen-Montage
- Einfache Verdrahtung über Einspeiseschiene
| Betriebsdaten | |
| Betriebsspannung UB | DC 24 V (18...32 V) |
| Nennstrom IN | feste Stromstärken: Typ ESX10-TA-... und -TB-...: 0,5 A, 1 A, 2 A, 3 A, 4 A, 6 A, 8 A, 10 A, 12 A einstellbare Stromstärken: Typ ESX10-TD-...: [0,5 A/1 A/2 A], [2 A/4 A/6 A], [6 A/8 A/10 A] Typ ESX10-TD-101-...: [2 A/3 A/4 A] |
| Ruhestrom I0 | im EIN-Zustand: typ. 20...30 mA je nach Signalausgang |
| Signalisierung des Betriebszustandes über | ? Mehrfarbige LED: Grün: Gerät eingeschaltet (S1 = ON) - Lastkreis/Power-MOSFET durchgesteuert Orange: Überlast- oder Kurzschluss bis zur elektronischen Abschaltung Rot: Gerät elektronisch abgeschaltet Lastkreis/Power-MOSFET ausgeschaltet Unterspannung (UB < 8 V) nach dem Einschalten bis zum Ende der Einschaltverzögerungszeit AUS: Manuell ausgeschaltet (S1 = OFF) oder Gerät ist spannungslos ? Statusausgang SF (Option) ? Potenzialfreier Signalkontakt F (Option) ? Ein/Aus-Stellung des Schalters S1 |
| Lastkreis | |
| Lastausgang | Power-MOSFET-Schaltausgang (plusschaltend) |
| Überlastabschaltung (ÜL) | typ. 1,1 x IN (1,05...1,35 x IN) |
| Kurzschlussstrom IK | aktive Strombegrenzung mit ILimit = typ. 1,8/1,5/1,4/1,3 x IN, ILimit abhängig von IN |
| Abschaltcharakteristik | siehe Zeit/Strom-Kennlinie |
| Abschaltschwellen/Abschaltzeiten (t1, t2) bei Überstrom | 1. Schwelle: bei ILast > typ. 1,1 x IN...ILimit : t1 = typ. 3 s 2. Schwelle: bei ILast = ILimit : t2 = typ. 100 ms...3 s |
| Temperaturabschaltung | Interne Temperaturüberwachung mit elektronischer Abschaltung |
| Artikelname | ESX10-TD-101-DC24V-X279 ETA Elektronischer Sicherungsautomat |
|---|---|
| ARTNR | 24-00869 |
| Gewicht (KG) | 0.082300 |
| Signaleingang | 0 ohne Signaleingang |
| Herstellungsland | Deutschland |
| Anschlussform Hauptanschlüsse | P10 Flachstecker DIN 46244-A6,3-0,8 |
| Signalausgang | 1 Signalkontakt Schließer |
| Ausführung: Kommunikation, Schnittstelle | 01 analog Signal |
| Baureihe | ESX10 |
| Ausführung | 1 ohne galvanische Trennung |
| Hersteller | E-T-A |
| Hersteller Nummer | ESX10-TD-101-DC24V-X279 |
| Zusatzfunktion | 0 ohne |
| Betätigungselement | W Standardschaltwippe |
| Unterspannungsmodul | keine |
| Betriebsspannung | DC 24 V |
| Polzahl | 1-polig thermisch geschützt |
| Nennstrombereich | X279 - 2A/4A/6A einstellbar |
| Montageart | TD Tragschienenbefestigung, mit Signalkontakt mit Schiebeschalter für Nennstromeinstellung |
| Kennlinie | Elektronische Abschaltkennlinie |
| Statistische Warennummer | 85362010 |
| Traub Bestellnummer | ESX10-TD-101-DC24V-X279 |
