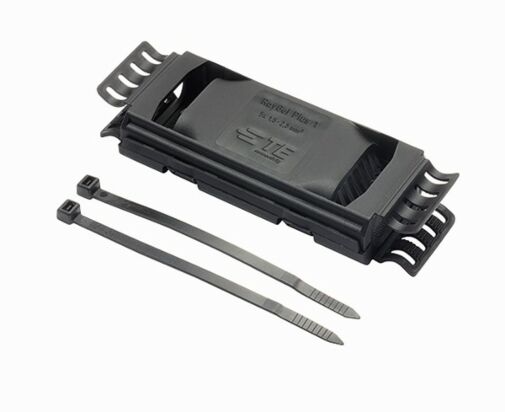

RayGel Plus 1 Verbindungs- und Abzweigemuffen 4-polig 0,6/1kV 3-5x1,5-2,5 - 3-5x1,5mm²
PowerGel gefüllte Verbindungs-und Abzweigmuffe für Mehrleiter Kunststoffkabel 0,6/1 kV
Abmessungen (LxBxH in mm): 26 x 38 x 16
Anwendungsbereich: 3-5 x 1,5-2,5 mm2 bis 3-5 x 1,5 mm2
Raychem RayGel Plus
-----------------------------------------------------
PowerGel gefüllte Verbindungs-und Abzweigmuffe für Mehrleiter Kunststoffkabel 0,6/1 kV
Die RayGel Plus Muffen sind eine konsequente Weiterentwicklung der bereits seit Jahren bewährten RayGel Produktreihe. Es ist jetzt noch einfacher, Kabelverbindungen im Erdreich, auf Kabeltrassen oder in Freiluftanwendungen zu montieren.
Gehäuse-Design
Die Gehäuse bestehen aus halogenfreiem, UV-beständigem und schlagfestem Polypropylen-Material. Sie wurden speziell für den Einsatz als universelle Verbindungs- und Abzweigmuffe mit einem weiten Anwendungsbereich entwickelt. RayGel Plus Muffen können, aufgrund ihrer wellenförmigen und nach außen geneigten Gel-Barrieren, einfach von Hand geschlossen werden. Eine Zugentlastung für die montierten Kabel ist jetzt im Gehäuse integriert und kann leicht mithilfe von zwei Kabelbindern realisiert werden. Alle Muffen erfüllen die Anforderungen an die Schutzart IP 68 (RayGel Plus 0/1 Muffen nur bei Verwendung von geschlossenen Dosenklemmen).
Raychem PowerGel-Technologie
Das Muffengehäuse mit seiner einzigartigen PowerGel Füllung bietet mechanischen Schutz, Isolation und Abdichtung in nur einem Schritt und verringert so den Montageaufwand und damit auch die Installationszeit. PowerGel ist für den Einsatz bis 90 °C Leitertemperatur geeignet und unbegrenzt lagerfähig.
Anwendungsbereich
Die Raychem RayGel Plus Muffen sind in verschiedenen Größen verfügbar und jeweils für den Einsatz als Verbindungs- oder Abzweigmuffe verwendbar.
Einfache Installation
Die beiden robusten Gehäusehälften werden einfach zusammengedrückt, bis die Verschlüsse einrasten. Es ist kein Spezialwerkzeug notwendig, das Gehäuse muss nicht bearbeitet werden, es gibt kein Mischen, Befüllen oder Aushärten von Flüssigkeiten und keine Flamme. Nach der Installation können die Muffen sofort in Betrieb genommen werden.
Geprüfte Qualität
Alle Raychem RayGel Plus Muffen wurden nach der europäischen Norm CENELEC EN 50393 typgeprüft, was unter anderem einen dreiwöchigen Lastwechseltest unter Wasser (1m Wassertiefe) beinhaltet.
| Artikelname | RayGel Plus 1 Verbindungs- und Abzweigemuffen 4-polig 0,6/1kV 3-5x1,5-2,5 - 3-5x1,5mm² |
|---|---|
| ARTNR | 87-00269 |
| Gewicht (KG) | 0.065000 |
| Hersteller | TE Connectivity |
| Hersteller Nummer | CH6880-000 |
| Herstellungsland | Deutschland |
| Traub Bestellnummer | RAYGEL-PLUS-1 |
| Statistische Warennummer | 39269097 |
Tyco Electronics Schmerkendorf
Hellsternstraße 2
04895 Schmerkendorf
Deutschland
