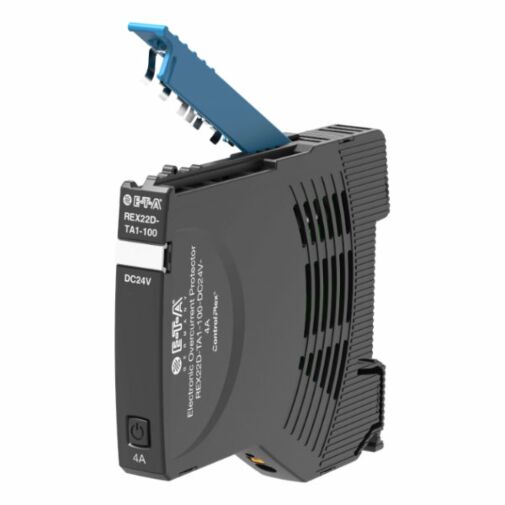

REX22D-TA1-100-DC24V-20A ETA Elektronischer Sicherungsautomat

Die kompakte und flexiblen All-in-one Lösung REX, das sind zahlreiche aufeinander abgestimmte Bausteine. Dies reicht von den Einspeisemodulen vom Typ EM12D-T/EM12-T für das Plus- und Minuspotential über den ein- und zweikanalig beliebig modular anreihbaren elektronischen Sicherungsautomaten REX12D-T bis zu den Potentialerweiterungsmodulen PM12-T für die Plus- und Minus-Vervielfältigung.

REX22D-T sichert dabei alle DC 24 V Lastkreise bis 20 A selektiv ab und begrenzt den Ausgangsstrom linear beim Einschalten oder vor einer Auslösung. Die Begrenzung bewirkt im Kurzschlussfall eine Limitierung des Nennstroms. Dies ermöglicht eine effektive und berechenbare Absicherung von Schaltnetzteilen, auch mit geringer Stromreserve.

Die elektronische Kennlinie bietet damit zusätzliche Lösungen für die Absicherung von u. a. Antriebstechnik, Steuerungstechnik für Frequenzumrichter, Schrittmotoren und auch sensiblen Relaiskontakten. Die jeweils nur 12,5 mm schmalen modular anreihbaren Geräte sind  komplett in Push-In Technologie inkl. Pusher ausgeführt. Werkzeuglose, zeitsparende und wartungsfreie Verdrahtung sind hier garantiert.

Alle REX22D-T Module können sowohl im BASE-Mode als auch im COM-Mode betrieben werden. Während der BASE Mode eine Fehlermeldung mittels Signalkontakt im Einspeisemodul ermöglicht, bietet der COM-Mode eine Vielzahl von Diagnose-, Steuerungs- und Parametriermöglichkeiten mittels unterschiedlicher Kommunikationsmodule. Alle Geräte erkennen den jeweiligen Betriebsmodus dabei automatisch.

Wesentliche Merkmale:

• Gerätekombination Einspeisung, Überstromschutz,
• Stromverteilung, und Bus Controller
• l Fernsteuerung, Parametrierung, Diagnose und Monitoring über
• IO-Link, Modbus-RTU oder Feldbussystem im ControlPlex®
• Controller CPC12
• l BASE- und COM- Mode in einem Modul
• l Feste Stromstärken 12 A bis 20 A
• l Einstellbare Stromstärken bis 20 A
• l kein Zubehör notwendig

Technische Daten:

REX12-Txx-xxx Sicherungsautomaten
REX22D-TA1-10x-DC24V-xA
REX22D-TD1-10x-DC24V-xA/xA/xA
REX22D-TD2-10x-DC24V-xA/xA/xA
REX22D-TE2-10x-DC24V-xA-xA

1-kanalig mit festen Nennströmen
1-kanalig mit einstellbaren Nennströmen in 3 Stufen

2-kanalig mit einstellbaren Nennströmen in 3 Stufen
2-kanalig mit einstellbaren Nennströmen

in 4 oder 10 Stufen über Taster oder Kommunikation

Der REX22D-Tx kann sowohl an einem passiven Einspeisemodul
(EM12-T) im Base-Mode oder an einem aktiven Einspeisemodul (EM12D-T) im COM-Mode betrieben werden. Der Betriebsmodus wird automatisch erkannt.

Betriebsdaten

Betriebsspannung UB DC 24 V (18...32 V)
(keine Batteriegepufferte Anwendungen)
Nennstrom IN Die Geräte gibt es in verschiedenen Stromstärken von 1 A bis 20 A siehe Bestellnummernschlüssel
Ruhestrom I0
REX22D-Tx1

1-kanalige Varianten
REX22D-Tx2
2-kanalige Varianten
im EIN-Zustand typ. 11 mA
im EIN-Zustand typ. 16 mA
Verpolschutz Ja, ohne Last

Optische Signalisierungdes Betriebszustandes über mehrfarbige Leuchtanzeige:
Grün: Lastkreis durchgesteuert
Grün/Orange: blinkend Laststrom Warnlimit erreicht
Orange: Überlast oder Kurzschluss bis zur Abschaltung
Sicherungsautomat wurde von der übergeordneten Steuerung ausgeschaltet, LED ist dauerhaft Orange
Rot: nach einer Überlast-/ Kurzschlussabschaltung bei Unterspannungsabschaltung der Betriebsspannung im EIN-Zustand mit automatischer Wiedereinschaltung
AUS: Gerät ausgeschaltet über den ON/OFF Taster, fehlender Betriebsspannung, ausgelöstes Fail-Safe-Element oder fehlerhafte Initialisierung des Sicherungsautomaten

Laststrommessung 1 A – 10 A Typen
Messgenauigkeit ± 5 % ± 0,1 A
10 A – 20 A Typen
Messgenauigkeit ± 5 % ± 0,3 A
Lastspannungsmessung Messgenauigkeit ± 3 % ± 0,1 V

Lastkreis
Lastausgang Power-MOSFET-Schaltausgang (plusschaltend) ohne galvanische Trennung

Parameter Werkseinstellung Einstellbereich (im COM Modus)
