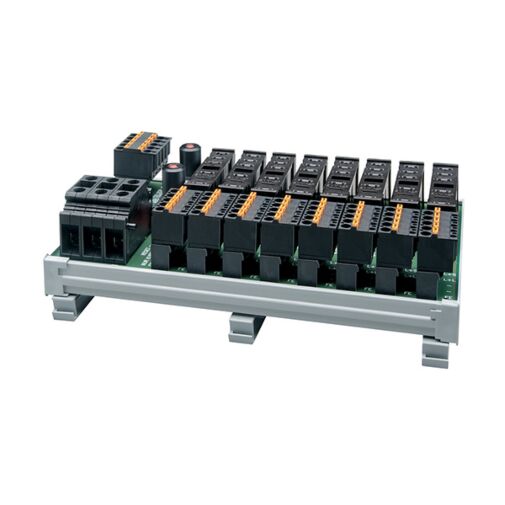

SVS02-08-P310-L50-S15-E00-B10 ETA Stromverteilungssystem

Der E-T-A Stromverteiler SVS02 ist für die Aufnahme der elektronischen Schutzschalter ESS20-003 bzw. ESX10-103 konzipiert und verteilt den von einem getakteten Netzteil eingespeisten Strom bis 40 A wahlweise auf 4, 8, 12 oder 16 Kanäle. Die Haupteinspeisung vom Netzteil erfolgt über Schraubklemmen.

Die einzelnen Schutzschalter sind einsteckbar. Die Anschlüsse zu den Lasten werden über ebenfalls steckbare Klemmen (Standard Käfigzugfeder) hergestellt. Weiterhin beinhaltet der Stromverteiler die Signalisierungs-Verdrahtung der einzelnen Kanäle, die als Sammelmeldung zusammengefasst sind. Der Stromverteiler ist auf eine DIN-Hutschiene aufschnappbar.

Geeignet für: ESS20-003, ESX10-103, 2210-S21., 3600

Technische Daten:

Modulares Stromverteilungssystem für kurzschlussstrombegrenzte DC 24 V-Applikationen, Betriebsspannung max. DC 32 V Dauerbelastung max. 40 A

Anschluss der DC 24 V-Stromversorgung max. 40 A:
3 Anschlussklemmen (Schraubklemmen max. 10 mm²) durchschleifbar für:
- DC 24 V (+) = X 21 +
- DC 24 V (-) = X 21 -
- FE Funktionserde = X 21 FE

Modularer Aufbau der ESS20-Steckplätze F1...F4 (..F8, ...F12 oder ...F16):
- SVS02-04/4-kanalig/F1...F4 = Kl. X1...X4
- SVS02-08/8-kanalig/F1...F8 = Kl. X1...X8
- SVS02-12/12-kanalig/F1...F12 = Kl. X1...X12
- SVS02-16/16-kanalig/F1...F16 = Kl. X1...X16

5 Lastabgänge je Kanal Komplett bestückt mit steckbaren Käfigzugfederklemmen (Standard), Verdrahtung 5 x max. 2,5 mm²/ ohne Aderendhülse, max. 8 A:
- (L+S) Sammelabgang (+), intern über alle Kanäle gebrückt
- (L+L) gesicherter Lastabgang (+), je Kanal
- (-) DC 24 V (-)
- (-) DC 24 V (-)
- (FE) Funktionserde

Signalisierungsklemme (X31) für Summensignal komplett bestückt mit steckbaren Käfigzugfederklemmen (Standard), Verdrahtung 5 x max. 2,5 mm²/ohne Aderendhülse, max. 0,5 A (Signalkontakt ESS20):
- (+) interne +DC 24 V-Einspeisung für Signalisierung von Klemme X 21 + über isolierte Steckbrücke von (+) nach (SC), abgesichert über CB2
- (SC) externe Einspeisemöglichkeit +DC 24 V für Signalisierung, abgesichert über CB1
- (S0) Signalausgang Sammelsignalisierung
- (-) zusätzlicher Abgang DC 24 V (-)
- (FE) zusätzlicher Abgang Funktionserde

Selektiver Überstromschutz CB1 und CB2 für Summensignalisierung des Stromverteilers, LED rot blinkt nach Auslösung von CB1. Rücksetzen der Schutzschalter: Roten Betätigungsknopf kurz drücken

Schutzart nach DIN 40050: IP20
Isolationskoordination nach IEC 60934: 0,5 kV Verschmutzungsgrad 2

Spannungsfestigkeit AC 500 V

Temperaturbereich: 0...50 °C (ohne Betauung)

für Hutschienenmontage EN 50022 - 35 x 7,5

Abmessungen: siehe Maßbild
