SVS04-08-B10-SB01 ETA Stromverteilungssystem

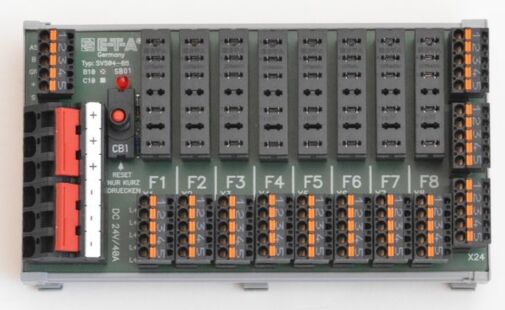

Der Stromverteiler SVS04 für DIN-Hutschienenmontage verteilt den von einem getakteten Schaltnetzteil eingespeisten Strom auf 4 oder 8 Steckplätze und sichert die angeschlossenen Lasten selektiv durch den eingesetzten Schutzschalter ab. Mit einem max. Laststrom von 8 A pro Kanal und maximalen Gesamtstrom von 40 A vereinfacht der SVS04-Stromverteiler die Rangierung und Unterrangierung in kurzschlussstrombegrenzten DC 24 V-Applikationen.

Fünf gesicherte »L+« Lastabgänge pro Steckplatz und 15 oder 30 Minusklemmen reduzieren den sonst üblichen Verdrahtungsaufwand erheblich. Die 4 bzw. 8 Steckplätze sind geeignet für den elektronischen Schutzschalter ESS20-003, den elektronischen Sicherungsautomaten ESX10-103 sowie die thermisch-magnetischen Schutzschalter 2210-S21..., 3600 und den Adapter P10.

Technische Daten:

DC 24 V-Versorgung
DC 24 V Anschlussklemmen, 2x3 Klemmen
(Zugfederklemmen max. 10 mm2), für Stromversorgung
- DC 24 V (+) = (X21) +/+/+
- DC 24 V (-) = (X21) -/-/-
Durchschleifung integriert, für Unterrangierungen und zusätzlichen Anschluss eines externen Puffermoduls.

F-Steckplätze
Anzahl der Steckplätze für Schutzschalter, vorbereitet für die Gerätetypen ESS20-003, ESX10-103, 2210-S21., 3600
SVS04-04... F1...F4 = Klemmen X1...X4
SVS04-08... F1...F8 = Klemmen X1...X8
Auf unbelegte Steckplätze Signalbrücke SB-S11-P1-01-1-1A stecken (separat bestellen, siehe Zubehör)

Lastabgänge
5 x L+ gesichert je Steckplatz F1...F4 (F1...F8) herausgeführt auf Klemmen X1...X4 (X1...X8), max. 2,5 mm2
Laststrom max. 8 A je Steckplatz

Signalisierung
Signalisierungsklemme X31, 5-polig, max. 2,5 mm2
+: DC 24 V Einspeisung von Klemme X21, über integrierten Schutzschalter CB1 abgesichert - Summenstrom max. 0,5 A
Summensignalisierung:
S: Einspeisung DC 24 V, isolierte Drahtbrücke Y 303 881 08 (liegt lose bei) zwischen + und S stecken.
AS: Ausgang der Summensignalisierung
Gruppensignalisierung
GR: Einspeisung, isolierte Drahtbrücke Y 303 881 08 (liegt lose bei) zwischen + und GR stecken.
AS: Ausgang Gruppe A (X5...X8)
B: Ausgang Gruppe B (X1...X4)

Minusklemmen
3 x 5 Klemmen (X22, X23, X24) oder
6 x 5 Klemmen (X22, X23, X24, X25, X26, X27): Variante K01

Anschlusstechnik
Für Signalisierung, Lastabgänge und Minusklemmen:
B10: Steckbare Federzugklemmen max. 2,5 mm2, mit integrierter Prüfbuchse
B20: Steckbare Schraubklemmen max. 2,5 mm2, mit integrierter Prüfbuchse
C10: Printklemme/Federklemme max. 2,5 mm2, mit integrierter Prüfbuchse

Allgemeine Daten
Schutzart nach DIN 40050: IP20
Isolationskoordination nach IEC 60934: 0,5 kV
Verschmutzungsgrad 2
Spannungsfestigkeit AC 500 V
Temperaturbereich: 0...50 °C (ohne Betauung)
für Hutschienenmontage EN 50022 - 35 x 7,5
Abmessungen: siehe Maßbilder
