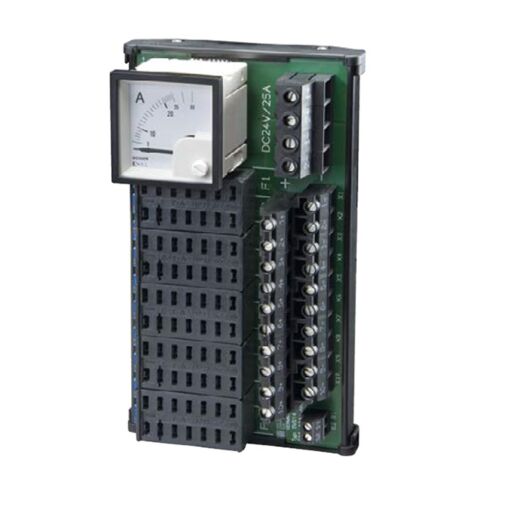

SVS14-10-C22-A02 ETA Stromverteilungssystem
E-T-A Stromverteilungssystem für
ESS20-003, ESX10-103, 2210-S21, 3600
10 Steckplätze für Schutzschalter
Nennspannung DC 24 V
Summenstrom max. 25 A
Anschlüsse 4-polige Schraubklemmen
Der Stromverteiler SVS14-10 optimiert in automatisierten Prozess-, Fertigungs- und Chemieanlagen die DC 24 V-Verteilung auf der Feldebene. Das System beinhaltet ein integriertes Amperemeter (Anzeige 25 A) für den Summenstrom und bietet zehn Kanäle für elektronische und thermisch-magnetische Geräteschutzschalter inklusive Summensignalisierung. Damit können auf der Feldebene Messumformer, Stellantriebe, Ventile, dezentrale SPSen, intelligente Klemmen, usw. abgesichert werden.
Insbesondere für Anlagen mit einer großen Anzahl von Sensoren/Aktoren bietet sich der SVS14-Stromverteiler für die Platz und Kosten sparende Planung und Konstruktion von Absicherungsschränken an. Jeder wegen Überlast oder Kurzschluss abgeschaltete Lastzweig generiert eine Einzelmeldung, die in einer Summenmeldung direkt auf dem Stromverteiler zusammengefasst und dann an die Steuerung rückgemeldet wird.
Der Stromverteiler SVS14 wird direkt auf die Hutschiene montiert und bietet Steckplätze für zehn elektronische oder thermisch-magnetische Schutzschalter. Alle Anschlüsse (Einspeisung DC +24 V, GND (-) zur Eigenversorgung, Lastabgänge L(+) und Summen-Signalisierung sind standardmäßig in Schraubklemmentechnik ausgeführt.
Wesentliche Merkmale
- Systematische Integration von Stromverteilung, Absicherung und Meldefunktionen
- Stromverteilung und selektive Absicherung von DC 24 V-Lastkreisen aus einer Hand
- Summensignalisierung bereits vorverdrahtet
- Si- Schalter integriert (je Kanal) für unbelegte Steckplätze, Signalweg kann geschlossen werden.
Technische Daten
| Anwendung | Modulares Stromverteilungssystem für kurzschlussstrombegrenzte DC 24 V – Applikationen. Bei Stromversorgungen mit Nennstrom größer 25 A und bei batteriegepufferten Einspeisungen ist eine externe Absicherung 25 A mittelträge Kennlinie (z. B. E-T-A Typ 4220-T, 2210-T ) vorzusehen. |
| Einspeisung | |
| Nennspannung | DC 24 V (18...32 V) |
| Summenstrom | max. 25 A DC 24 V (+) Klemmenblock X21 2+/1+ DC 24 V (-) Klemmenblock X21 2-/1- |
| Anschlüsse | 4-polig Schraubklemmen Anschlussquerschnitt max. 16 mm2 (mit und ohne Aderendhülse) |
| Messgerät | Amperemeter DIN 48, Nennstrom 25 A (Dreheisenmessgerät 1,5 %) |
| F-Steckplätze | Zehn Steckplätze für Schutzschalter, vorbereitet für die Gerätetypen ESS20-003, ESX10-103, 2210-S211, 3600-P10, 3900-P10 SVS14-10/10-kanalig/F1… F10 = Kl. X1+/X1-…X10+/X10- |
| Lastabgänge pro Steckplatz (F1...F10) | |
| Nennspannung | DC 24 V (18...32 V) |
| Strom | max. 8 A je Steckplatz |
| Anzahl | 1 gesicherter Lastabgang L(+) (bei Steckplatz F1 auf Kl. X1+) 1 Minusrückführung Last (bei Steckplatz F1 auf Kl. X1-) |
| Anschlüsse | 2-polige Doppelstockklemme mit Schraubanschluss Anschlussquerschnitt max. 4 mm2 (mit und ohne Aderendhülse) |
| Signalisierung | Signalisierungsklemme X31 (S2, S1) für Summensignal |
| Nennspannung | DC 24 V (18...28 V) |
| Summenstrom | max. 0,5 A (ACHTUNG: externe Absicherung 0,5 A/flink vorsehen) |
| S1 | externe Einspeisemöglichkeit + DC 24 V für Signalisierung |
| S2 | Signalausgang, Summensignal der Steckplätze F1… F10 |
| Anschlüsse | 2-polige Schraubklemme Anschlussquerschnitt max. 2,5 mm2 (mit und ohne Aderendhülse) |
| Artikelname | SVS14-10-C22-A02 ETA Stromverteilungssystem |
|---|---|
| Hersteller | E-T-A |
| ARTNR | 24-01535 |
| Gewicht (KG) | 0.600000 |
| Herstellungsland | Deutschland |
| Statistische Warennummer | 85371098 |
| Baureihe | SVS |
| Ausführung, max. Anzahl Schutzschalter | 10 10 Schutzschalter |
| Bestückungsvariante | C22 Komplett bestückt mit Print- Schraubklemmen |
| Amperemeter integriert | A02 Amperemeter 0 ° zur Hutschiene (horizontale Einbaulage) |
| Hersteller Nummer | SVS14-10-C22-A02 |
| Traub Bestellnummer | SVS14-10-C22-A02 |
