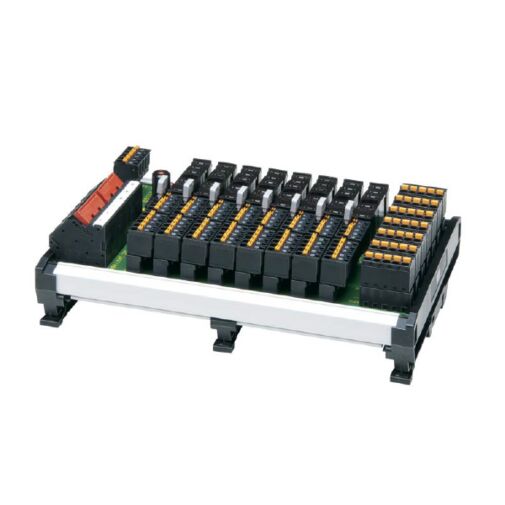

SVS20-08-B10-K01-SB01 ETA Stromverteilungssystem
E-T-A Stromverteilungssystem für ESS20-003, ESX10-103
8 Schutzschalter
Hutschienenmontage
Max. 40 A Dauerlast
Komplett bestückt mit steckbaren Käfigzugklemmen
Sonder-Version mit beschrifteten Klemmen
Der Stromverteiler SVS20 für DIN-Hutschienenmontage verteilt die von einem DC 24 V Schaltnetzteil eingespeisten Spannungspotenziale auf 8 Steckplätze und sichert die angeschlossenen Lasten selektiv durch den eingesetzten Schutzschalter ab. Mit einem max. Laststrom von 8 A pro Kanal und maximalen Gesamtstrom von 40 A vereinfacht der SVS20-Stromverteiler die Rangierung und Unterrangierung in kurzschlussstrombegrenzten DC 24 V-Applikationen. Acht gesicherte »L+« Lastabgänge pro Steckplatz und 35 Minusklemmen reduzieren den sonst üblichen Verdrahtungsaufwand erheblich.
- Systematische Integration von Schutz- und Verteilerfunktionen
- Stromverteilung und selektive Absicherung von DC 24 V-Lastkreisen aus einer Hand
- Übersichtliches Verteil- und Rangierungskonzept
- Wirtschaftlichkeit durch einen stark reduzierten Verdrahtungsaufwand
- Reduzierter Aufwand für Planung, Konstruktion und Einbau
- Vereinfachte Wartung, Diagnose und Erweiterung
- Kompakte Stromverteilung für kompakte Steuerschränke
- Minusklemmen zusätzlich integriert
- Externe Einschleifmöglichkeit zwischen Lastabgangsklemme (L) und (1) je Steckplatz möglich
- Signalkontakt-Gruppierung: F1…F4 = Gr. 1, F5…F8 = Gr. 2 möglich
Technische Daten (TU = 25 °C, UB = DC 24 V)
| Anwendung | Modulares Stromverteilungssystem für kurzschlussstrombegrenzte DC 24 V - Applikationen |
| Einspeisung | |
| Nennspannung | DC 24 V (18...32 V) |
| Summenstrom | Summenstrom max. 40 A DC 24 V (+) = X21 + / + / + DC 24 V (-) = X21 - / - / - |
| Anschlüsse | 3 x 2 Zugfederklemmen max. 10 mm2, für Stromversorgungen Durchschleifung integriert, für Unterrangierungen Anschlussvermögen (Leiterquerschnitt) ohne/mit Aderendhülse 0,25 – 10 mm2 Abisolierlänge 12 mm |
| F-Steckplätze | 8 Steckplätze für Schutzschalter, vorbereitet für die Gerätetypen ESS20-003, ESX10-103 U1-Potenzial / F1...F8 = Klemmen X1...X8 Auf unbelegte Steckplätze Signalbrücke SB-11-P1-01-1-1A stecken (separat bestellen, siehe Zubehör) |
| Lastabgänge je Kanal | |
| Nennspannung | DC 24 V (18…32 V) |
| Strom | max. 8 A je Klemmenblock |
| Anschlüsse | 10 x L/1/2/3/4//5/6/7/8/9 gesichert je Steckplatz F1...F8 herausgeführt auf Klemmen X1...X8 Stecker- Zugfederklemmen max. 2,5 mm2 Externe Einschleifmöglichkeit zwischen Lastabgangsklemme (L) und (1) je Steckplatz möglich Auslieferungszustand: Lastabgangsklemme (L) und (1), gebrückt mit »Brücke isoliert« |
| Minusklemmen | |
| Nennspannung | DC 24 V (18…32 V) |
| Strom | max. 8 A je Klemmenblock |
| Anschlüsse | 5-polige Anschlussklemmen X22 … X28 (insgesamt 35 Minusklemmen) Stecker- Zugfederklemmen max. 2,5 mm2 Anschlussvermögen (Leiterquerschnitt) ohne/ mit Aderendhülse 0,25 – 10 mm2 Abisolierlänge 10 mm |
| Artikelname | SVS20-08-B10-K01-SB01 ETA Stromverteilungssystem |
|---|---|
| Hersteller | E-T-A |
| ARTNR | 24-01304 |
| Gewicht (KG) | 0.339400 |
| Herstellungsland | Deutschland |
| Statistische Warennummer | 85371098 |
| Baureihe | SVS |
| Ausführung, max. Anzahl Schutzschalter | 08 8 Schutzschalter (F1...F8) |
| Bestückungsvariante | B10 komplett bestückt mit steckbaren Käfigzugfederklemmen (max. 2,5 mm2, ohne Aderendhülse) (Standard) |
| Minusklemmen | K01 30 Minusklemmen |
| Sonder-Version | SB01 mit beschrifteten Einspeise-Klemmen +/+/+/-/-/- Lastabgangs- Klemmen L/1/2/3/4//5/6/7/8/9 Minus- / Signal- Klemmen 1/2/3/4/5 |
| Hersteller Nummer | SVS20-08-B10-K01-SB01 |
| Traub Bestellnummer | SVS20-08-B10-K01-SB01 |
